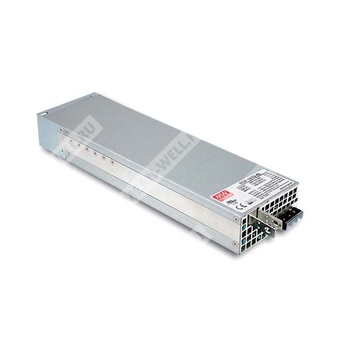

RSP-1600-48 - герметизированный AC/DC источник питания 1,6 кВт с одним выходом 48 В для промышленной автоматики и распределённых систем.
Назначение и общая характеристика
RSP-1600-48 представляет собой одно-выходной источниĸ питания AC/DC в закрытом исполнении мощностью 1,6 кВт, выполненный в низкопрофильном корпусе высотой 1U. Изделие рассчитано на питание от универсальной сети переменного тока и допускает работу в широком диапазоне входных напряжений. Для модели 48 В предусмотрены программируемые функции, активное разделение тока при параллельной работе, дистанционное включение/выключение, дистанционная обратная связь по напряжению, вспомогательные выходы питания и сигналы аварийной индикации.
Источник питания ориентирован на промышленную автоматику, измерительное оборудование, лазерные установки, системы старения, цифровое вещание, источники постоянного тока и резервированные системы.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия одно-выходных источников питания Mean Well |
| 1600 | Номинальная мощность серии: 1600 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Функциональные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Выдерживание импульса 300 В AC в течение 5 секунд.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 93%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемые выходное напряжение и уровень ограничения тока.
- Активное разделение тока при параллельной работе до 9600 Вт в конфигурации 5+1.
- Встроенные функции дистанционного включения/выключения, дистанционного контроля, вспомогательного питания, сигнала DC OK и сигнала аварии перегрева.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональная поддержка протоколов PMBus или CANBus.
Области применения
- Оборудование фабричной автоматизации и управления.
- Измерительные и испытательные приборы.
- Лазерное оборудование.
- Установки для технологического старения.
- Системы цифрового вещания.
- Источники постоянного тока.
- Резервированные системы питания.
Основные электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 33,5 А |
| Диапазон выходного тока | 0…33,5 А |
| Номинальная выходная мощность | 1608 Вт |
| Диапазон регулировки выходного напряжения | 47,5…58,8 В |
| Регулировка напряжения по линии | ±1,0% |
| Регулировка напряжения по нагрузке | ±0,5% |
| Пуск, время нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% нагрузки; 10 мс при 230 В AC и полной нагрузке |
| Пульсации и шум | 300 мВ пик-пик |
| Допуск по напряжению | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 250…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | 0,97 при 230 В AC и полной нагрузке |
| КПД | 93% |
| Пусковой ток | 35 А при холодном старте и 230 В AC |
| Потребляемый ток переменного входа | 33,5 А при 115 В AC и 8,5 А при 230 В AC |
| Ток утечки | <2 мА при 230 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…115% от номинального тока |
| Защита от перегрузки, тип | Ограничение постоянным током, отключение выхода через 5 с; после падения выходного напряжения требуется повторное включение питания для восстановления |
| Защита от перенапряжения | 63…75 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от перегрева, тип | Выход отключается при перегреве; восстановление после охлаждения |
Функции
| Параметр | Значение |
| Аварийный сигнал | Изолированные сигналы T-ALARM и DC OK |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Дистанционное включение/выключение | Управление электрическим сигналом или сухим контактом |
| Вспомогательное питание | 5 В, 0,3 А; 12 В, 0,8 А |
| Программирование выходного напряжения | 40…125% от номинального выходного напряжения; для версии 12 В — 60…125% |
| Программирование выходного тока | 20…100% от номинального тока |
Параметры эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия по ЭМС | BS EN/EN55032 (CISPR32), CNS15936; гармонические токи — BS EN/EN61000-3-2; фликер — BS EN/EN61000-3-3 |
| Помехоустойчивость по ЭМС | BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | Уровень 3 |
| EFT / Burst | Уровень 3 |
| Импульсные перенапряжения | Уровень 4, 2 кВ линия-линия; 4 кВ линия-земля |
| Кондуктивные помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 478,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 300 × 85 × 41 мм |
| Габариты в дюймах | 11,8 × 3,35 × 1,61 дюйма |
| Масса | 2,1 кг |
| Упаковка | 6 шт. / 13,6 кг / 1,25 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- При параллельной работе пульсации выходного напряжения на малой нагрузке могут быть выше указанного в спецификации уровня; нормальный уровень восстанавливается при нагрузке более 5%.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться понижение допустимой нагрузки; см. кривую дерейтингa.
- Функции PV/PC применяются, если пользователь не работает по PMBus/CANBus; функции SVR — если не используется ни PMBus/CANBus, ни PV/PC.
- Выход отключается после того, как выходное напряжение станет ниже 80% от установленного значения в течение 5 секунд; для восстановления требуется повторное включение питания.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие; все испытания ЭМС выполняются на монтажной плате 720 мм × 360 мм × 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Температурное снижение допустимой нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
