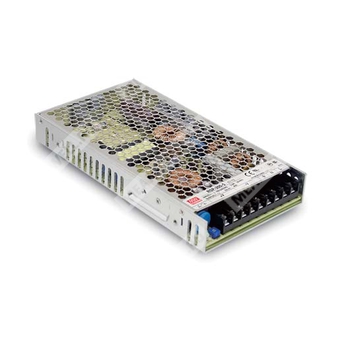

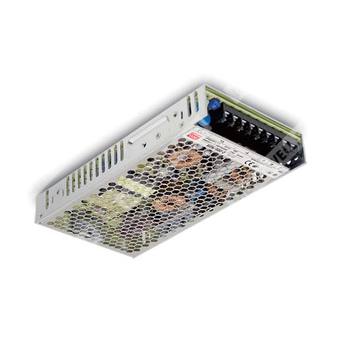

RSP-200-12 - импульсный источник питания 200 Вт с активным PFC и выходом 12 В для промышленного применения.
Назначение: RSP-200-12 представляет собой закрытый AC/DC источник питания одноканального выхода мощностью 200 Вт с универсальным сетевым входом и активной коррекцией коэффициента мощности (PFC). Предназначен для промышленной автоматики, измерительной техники, лазерного оборудования, испытательных стендов и RF-приложений.
Расшифровка партномера
| Позиция в партномере | Обозначение | Смысл |
| RSP | Серия | Серия импульсных источников питания Mean Well |
| 200 | Номинальная мощность | 200 Вт |
| 12 | Выходное напряжение | 12 В постоянного тока |
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокая эффективность преобразования.
- Охлаждение за счёт свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие печатной платы.
- Индикатор включения по выходу.
- Промышленное исполнение в закрытом корпусе.
Применение
- Системы промышленной автоматики.
- Измерительная аппаратура.
- Лазерное оборудование.
- Испытательные и стендовые установки.
- RF-приложения.
Описание
RSP-200-12 — это 200-ваттный одноканальный AC/DC источник питания закрытого исполнения. Серия работает от сети 88…264 В переменного тока и предназначена для питания нагрузки постоянным напряжением 12 В. Конструкция ориентирована на промышленное применение, допускает работу при естественном воздушном охлаждении и рассчитана на эксплуатацию при температуре окружающей среды до 70 °C с учётом кривой дерейтирования.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 16,7 А |
| Диапазон тока нагрузки | 0…16,7 А |
| Номинальная выходная мощность | 200,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10…13,2 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В переменного тока, 124…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. | 89% |
| Пусковой ток, тип. | 20 А при 115 В AC; 40 А при 230 В AC |
| Потребляемый ток, тип. | 1,3 А при 230 В AC; 2,5 А при 115 В AC |
| Ток утечки | <1 мА при 240 В AC |
| Время установки, тип. | 1500 мс при 230 В AC; 3000 мс при 115 В AC, при полной нагрузке |
| Время нарастания, тип. | 50 мс при 230 В AC; 50 мс при 115 В AC, при полной нагрузке |
| Время удержания, тип. | 8 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки | 13,8…16,2 В |
| Тип защиты от перегрузки | Автовосстановление после устранения неисправности, режим hiccup |
| Защита от перенапряжения | 13,8…16,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/ EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 только для версии 5 В |
| ЭМС-устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, BS EN/ EAC TP TC 020 |
Стандарты безопасности
| Параметр | Значение |
| Соответствие | UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/ EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Дополнительные стандарты | Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше |
| Прочие допуски | BIS IS13252 (Part1): 2010 / IEC 60950-1:2005, кроме 2,5 В, 4 В и 48 В |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2078,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,72 кг |
| Упаковка | 15 шт.; 11,8 кг; 0,67 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Для зарядных применений рекомендуется консультация с представителем Mean Well.
- Рекомендуется, чтобы внешняя ёмкость на выходе не превышала 5000 мкФ.
- Температурное снижение мощности: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Некоторые модели могут не иметь логотип BIS; для уточнения следует обращаться в службу продаж Mean Well.
