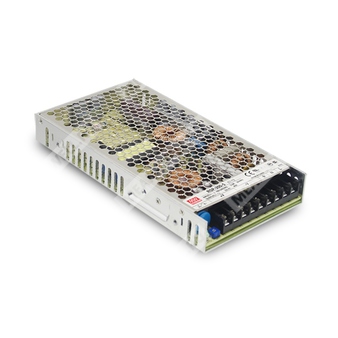

RSP-200-15 - импульсный AC/DC источник питания с одним выходом 15 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция |
Расшифровка |
| RSP |
Серия источников питания Mean Well RSP |
| 200 |
Номинальная мощность серии: 200 Вт |
| 15 |
Номинальное выходное напряжение: 15 В |
Назначение и особенности
RSP-200-15 представляет собой закрытый источник питания переменного/постоянного тока с одним выходом, предназначенный для питания промышленной и электронной аппаратуры. Устройство работает от широкого диапазона входного напряжения, имеет встроенную активную коррекцию коэффициента мощности, обеспечивает высокую эффективность и рассчитано на эксплуатацию при естественном охлаждении воздухом.
Особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Охлаждение естественной конвекцией.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное нанесение влагозащитного покрытия.
- Светодиодная индикация наличия питания.
Области применения
- Оборудование промышленной автоматизации.
- Измерительные и испытательные установки.
- Лазерное оборудование.
- Стенды обкатки и ресурcных испытаний.
- Радиочастотные приложения.
Описание
RSP-200-15 относится к серии RSP-200 и представляет собой 200-ваттный источник питания закрытого исполнения с одним выходом 15 В. Серия рассчитана на сетевое питание 88…264 В переменного тока и применяется в промышленной технике, где требуются компактные размеры, высокая энергетическая эффективность и работа без принудительного обдува. Конструкция ориентирована на монтаж внутри конечного оборудования.
Расшифровка основных параметров
| Параметр |
Значение для RSP-200-15 |
| Выходное напряжение |
15 В |
| Номинальный выходной ток |
13,4 А |
| Диапазон выходного тока |
0…13,4 А |
| Номинальная мощность |
201 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки выходного напряжения |
13,5…18 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по сети |
±0,3% |
| Нестабильность по нагрузке |
±0,3% |
Выход
| Параметр |
Значение |
| Выходное напряжение |
15 В |
| Номинальный ток |
13,4 А |
| Диапазон тока |
0…13,4 А |
| Номинальная мощность |
201 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон регулировки напряжения |
13,5…18 В |
| Допуск |
±1,0% |
| Нестабильность по сети |
±0,3% |
| Нестабильность по нагрузке |
±0,3% |
| Время установки, время нарастания |
3000 мс, 50 мс при 115 В переменного тока; 1500 мс, 50 мс при 230 В переменного тока, при полной нагрузке |
| Время удержания |
8 мс при полной нагрузке, 115/230 В переменного тока |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
88…264 В переменного тока; 124…370 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
Более 0,95 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| Входной ток |
1,3 А при 230 В переменного тока; 2,5 А при 115 В переменного тока |
| Пусковой ток |
40 А при 230 В переменного тока; 20 А при 115 В переменного тока |
| Ток утечки |
<1 мА при 240 В переменного тока |
Параметры по эффективности
| Параметр |
Значение |
| КПД |
89,5% |
Защита
| Вид защиты |
Срабатывание |
Принцип работы |
| Перегрузка |
105…135% от номинальной выходной мощности |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
18,8…21,8 В |
Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев |
Не указано числом |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…45 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Группа |
Соответствие |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Безопасность по EN 61558 |
Dekra EN 61558-1/2-16, IEC 61558-1/2-16 |
| Особые замечания по сертификации |
Для моделей 12 В и выше; BIS IS13252(Part1): 2010 / IEC 60950-1:2005 — кроме 2,5 В и 4 В |
| Эмиссия ЭМС |
EN55032 (CISPR32) Class B, EN61000-3-2, -3 Class B, BS EN/BS EN/EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN32 — только для 5 В |
| Помехоустойчивость ЭМС |
EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, BS EN/BS EN/EAC TP TC 020 |
Конструктивные данные
| Параметр |
Значение |
| Габариты |
215 × 115 × 30 мм |
| Масса |
0,72 кг |
| Упаковка |
15 шт.; 11,8 кг; 0,67 куб. фута |
| Тип корпуса |
Закрытое исполнение |
| Способ охлаждения |
Свободная конвекция воздуха |
MTBF
| Методика |
Значение |
| Telcordia SR-332 (Bellcore) |
2078,1 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
224,5 тыс. ч, минимум |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц и полосе пропускания с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, нестабильность по сети и нестабильность по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; следует проверять кривую дерейтирования.
- Источники питания рассматриваются как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполняются на образце, смонтированном на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для приложений с зарядкой следует обращаться к руководству Mean Well.
- Рекомендуется, чтобы суммарная ёмкость внешней нагрузки не превышала 5000 мкФ. Для моделей RSP-200-2.5/3.3/4/5/7.5/12/13.5/15.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентиляторов и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Некоторые модели могут не иметь знака BIS; за дополнительной информацией следует обращаться в службу продаж Mean Well.
