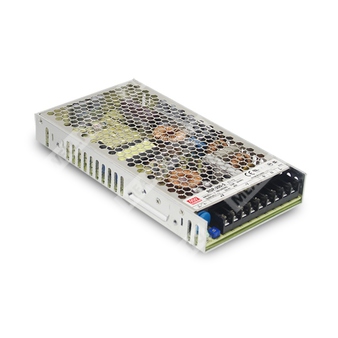

RSP-200-24 - импульсный AC/DC источник питания 24 В с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Обозначение |
Расшифровка |
| RSP |
Серия источников питания |
| 200 |
Номинальная мощность 200 Вт |
| 24 |
Выходное напряжение 24 В |
Краткое назначение
RSP-200-24 представляет собой закрытый одноканальный источник питания AC/DC мощностью 200 Вт с входом широкого диапазона, активной коррекцией коэффициента мощности и промышленным исполнением.
Особенности
- Универсальный вход переменного тока широкого диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Охлаждение за счёт свободной конвекции воздуха.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Опциональное защитное покрытие компаундом.
- Светодиодный индикатор включения питания.
Применение
- Системы промышленной автоматизации и управления.
- Измерительное и испытательное оборудование.
- Лазерное оборудование.
- Оборудование для прогрева и обкатки.
- Радиочастотные приложения.
Описание
RSP-200-24 — это закрытый источник питания AC/DC серии RSP-200 с одним выходом, рассчитанный на питание промышленной электроники от сети 88…264 В переменного тока. Модель обеспечивает номинальное выходное напряжение 24 В и мощность до 200 Вт. Конструкция ориентирована на работу с естественным воздушным охлаждением и на эксплуатацию в оборудовании, где требуются компактные габариты, высокая энергетическая эффективность и наличие активной коррекции коэффициента мощности.
Серия предназначена для применения в составе конечной аппаратуры, где источник питания рассматривается как компонент системы. Для корректной работы в заданных условиях необходимо учитывать температурное дерейтинг-кривую, ограничения по внешней выходной ёмкости и требования к монтажу в составе оборудования.
Параметры выхода
| Параметр |
Значение для RSP-200-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
8,4 А |
| Диапазон регулировки выходного напряжения |
22…26,4 В |
| Допуск по выходному напряжению |
±1,0% |
| Нестабильность по линии |
±0,2% |
| Нестабильность по нагрузке |
±0,5% |
| Время готовности |
1500 мс при 230 В переменного тока, 50 мс; 3000 мс при 115 В переменного тока, 50 мс, при полной нагрузке |
| Время удержания |
8 мс при полной нагрузке, 230/115 В переменного тока |
| Уровень пульсаций и шума |
150 мВ п-п |
| Номинальная мощность |
201,6 Вт |
Параметры входа
| Параметр |
Значение для RSP-200-24 |
| Диапазон входного напряжения |
88…264 В переменного тока; 124…370 В постоянного тока |
| Диапазон входной частоты |
47…63 Гц |
| Коэффициент мощности |
>0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| Типичный КПД |
90% |
| Ток потребления |
1,3 А при 230 В переменного тока; 2,5 А при 115 В переменного тока |
| Пусковой ток |
40 А при 230 В переменного тока; 40 А при 115 В переменного тока |
| Ток утечки |
<1 мА при 240 В переменного тока |
Защиты
| Параметр |
Значение для RSP-200-24 |
| Перегрузка |
105…135% от номинальной выходной мощности |
| Порог защиты от перенапряжения |
41,4…48,6 В |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр |
Значение для RSP-200-24 |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…45 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр |
Значение для RSP-200-24 |
| Испытательное напряжение |
Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Эмиссия ЭМС |
Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN/BS EN, EAC TP TC 020, CNS13438, GB9254, GB17625.1, KN 32 только для версии 5 В |
| Помехоустойчивость ЭМС |
Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; BS EN/BS EN; EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр |
Значение для RSP-200-24 |
| Габариты |
215 × 115 × 30 мм |
| Масса одного изделия |
0,72 кг |
| Упаковка |
15 шт.; 11,8 кг; 0,67 куб. фута |
Надёжность
| Параметр |
Значение для RSP-200-24 |
| MTBF |
2078,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, нестабильность по линии и по нагрузке.
- Возможна необходимость дерейтинг-кривой при пониженном входном напряжении; требуется проверка зависимости допустимой нагрузки от температуры.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование; испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм.
- Для зарядных применений необходимо консультироваться со службой продаж Mean Well.
- Рекомендуется не превышать суммарную внешнюю выходную ёмкость 5000 мкФ.
- Дерейтинг по температуре составляет 3,5 °C/1000 м для моделей с безвентиляторным режимом и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Некоторые модели могут не иметь знака BIS; требуется уточнение у службы продаж Mean Well.
