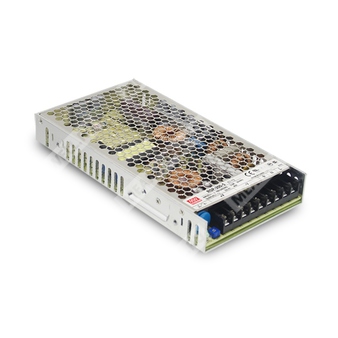

RSP-200-27 - импульсный AC/DC источник питания с одним выходом 27 В и активной коррекцией коэффициента мощности.
RSP-200-27 относится к серии RSP-200 и представляет собой закрытый источник питания мощностью 200 Вт с универсальным входом сети переменного тока, активным PFC, промышленным исполнением и набором встроенных защит для питания нагрузок постоянного тока.
Расшифровка партномера
| Позиция в обозначении |
Значение |
| RSP |
Серия источников питания Mean Well |
| 200 |
Номинальная мощность 200 Вт |
| 27 |
Номинальное выходное напряжение 27 В |
Назначение и особенности
- Одновыходной AC/DC источник питания в закрытом корпусе.
- Универсальный диапазон входного напряжения: 88–264 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное охлаждение отсутствует; охлаждение осуществляется свободной конвекцией воздуха.
- Предусмотрены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикация наличия питания посредством светодиода.
- Предназначен для промышленного применения.
Описание
RSP-200-27 — это источник питания серии RSP-200 с одним выходом 27 В, рассчитанный на питание промышленной аппаратуры, измерительных и автоматизированных систем. Устройство работает от сети 88–264 В AC, обеспечивает выходную мощность до 202,5 Вт и характеризуется высоким КПД, низкими пульсациями и устойчивой работой в широком диапазоне температур.
Конструкция ориентирована на установку в конечное изделие. Допускается эксплуатация в условиях промышленной среды с соблюдением требований по температуре окружающей среды и дерейтированию.
Выход
| Номинальное выходное напряжение |
27 В |
| Номинальный выходной ток |
7,5 А |
| Диапазон регулировки выходного напряжения |
26–31,5 В |
| Номинальная мощность |
202,5 Вт |
| Пульсации и шум |
200 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,2% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления и нарастания |
1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
8 мс при полной нагрузке |
Вход
| Диапазон входного напряжения |
88–264 В AC / 124–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
>0,95 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД |
89,5% |
| Типовой входной ток |
1,3 А при 230 В AC; 2,5 А при 115 В AC |
| Пусковой ток |
40 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защиты
| Защита от перегрузки |
105–135% от номинальной выходной мощности |
| Порог срабатывания защиты от перенапряжения |
27,6–32,4 В |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения |
Выключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура |
от -30 до +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
от -40 до +85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0–45 °C |
| Вибрация |
10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/ EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1, Dekra EN 61558-1/2-16, IEC 61558-1/2-16, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 |
| ЭМС излучение |
EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/ EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 только для версии 5 В |
| ЭМС помехоустойчивость |
EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; уровень light industry; BS EN/ EAC TP TC 020 |
Прочие параметры
| Габаритные размеры |
215 × 115 × 30 мм |
| Масса |
0,72 кг |
| Упаковка |
15 шт.; 11,8 кг; 0,67 CUFT |
| Средняя наработка на отказ |
2078,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Монтаж и подключение
| Исполнение корпуса |
Закрытый металлический корпус |
| Установка |
Монтаж в конечное изделие |
| Клеммы |
Винтовые клеммы |
| Назначение выводов |
AC/L, AC/N, FG, DC OUTPUT -V, DC OUTPUT +V |
| Схема выводов |
1: AC/L; 2: AC/N; 3: FG; 4–6: DC OUTPUT -V; 7–9: DC OUTPUT +V |
Примечания
- Все параметры, не указанные специально, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Дерейтирование может потребоваться при пониженном входном напряжении; следует учитывать соответствующую кривую дерейтирования.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; ЭМС-испытания выполняются на собранном изделии согласно требованиям к ЭМС.
- Для заряжаемых применений рекомендуется консультироваться с Mean Well для уточнения условий применения.
- Рекомендуется, чтобы суммарная внешняя выходная ёмкость не превышала 5000 мкФ.
- Температурное дерейтирование: для моделей без вентилятора — 3,5 °C/1000 м; для моделей с вентилятором — 5 °C/1000 м при высоте свыше 2000 м.
- Некоторые модели могут не иметь знака BIS; при необходимости следует уточнить у представителя Mean Well.
