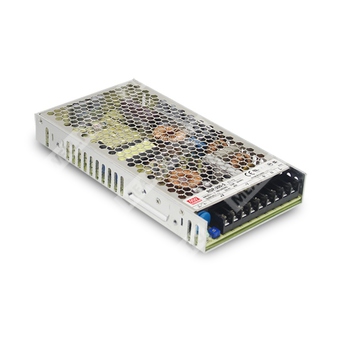

RSP-200-36 - импульсный источник питания 200 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция | Значение |
| RSP | Серия источников питания RSP |
| 200 | Номинальная мощность 200 Вт |
| 36 | Выходное напряжение 36 В |
Назначение и особенности
RSP-200-36 представляет собой закрытый AC/DC источник питания с одним выходом, рассчитанный на работу от сети переменного тока широкого диапазона и обеспечивающий стабилизированное постоянное напряжение 36 В для промышленной аппаратуры, систем автоматизации, измерительного оборудования и иных нагрузок, требующих повышенной надежности и активной коррекции коэффициента мощности.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90%.
- Охлаждение свободной конвекцией воздуха.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное защитное покрытие.
- Индикатор включения питания.
Области применения
- Промышленная автоматика и шкафное оборудование.
- Контрольно-измерительные системы.
- Лазерные технологические установки.
- Испытательные стенды и лабораторные комплексы.
- Встраиваемые источники питания для промышленной электроники.
Описание
Серия RSP-200 — это 200-ваттные закрытые источники питания AC/DC с одним выходом и активной коррекцией коэффициента мощности. Модель RSP-200-36 рассчитана на номинальное выходное напряжение 36 В и предназначена для промышленного применения. Источник работает от сети 88...264 В переменного тока или 124...370 В постоянного тока, обеспечивает высокую стабильность параметров и рассчитан на работу при естественном воздушном охлаждении. Допустимая рабочая температура корпуса и окружающей среды расширена до 70 °C с учетом кривой снижения нагрузки.
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 5,56 А |
| Диапазон тока | 0...5,56 А |
| Номинальная мощность | 200,16 Вт |
| Пульсации и шум | 220 мВп-п |
| Диапазон подстройки выходного напряжения | 32,4...39,6 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузка стабилизация | ±0,2% |
| Время установки, нарастания | 1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В AC; 124...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой входной ток | 1,3 А при 230 В AC; 2,5 А при 115 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 41,4...48,6 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 32,9...38,3 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...45 °C |
| Вибростойкость | 10...500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 2078,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-PE: 2 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум при 500 В DC, 25 °C, 70% RH |
Соответствие стандартам безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Дополнительные стандарты безопасности | Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше |
| Применимость BIS | IS13252 (Part 1): 2010 / IEC 60950-1:2005, кроме моделей 2,5 В и 4 В |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/..., EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 только для 5 В |
| Помехоустойчивость | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; уровень light industry; BS EN/...; EAC TP TC 020 |
Габаритные размеры и конструкция
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Монтаж | На корпусе предусмотрены отверстия M4 с обеих сторон; конструкция для установки в составе оборудования |
| Исполнение | Закрытый металлический корпус |
| Подключение | Клеммный блок |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,72 кг |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 11,8 кг |
| Объем упаковки | 0,67 CUFT |
Примечания
- Все параметры, не отмеченные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконечной емкостью 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку выходного напряжения, линейную стабилизацию и стабилизацию по нагрузке.
- При пониженном входном напряжении может потребоваться снижение нагрузки; следует проверять кривую снижения нагрузки.
- Источник питания рассматривается как компонент, предназначенный для встраивания в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлической пластине 360 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Для применения с зарядными устройствами следует консультироваться с представителем Mean Well.
- Рекомендуется, чтобы суммарная выходная емкость не превышала 5000 мкФ. Для серии: RSP-200-2.5/3.3/4/5/7.5/12/13.5/15.
- Температурное снижение нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Некоторые модели могут не иметь знака BIS; для уточнения следует обращаться в службу продаж MEAN WELL.
