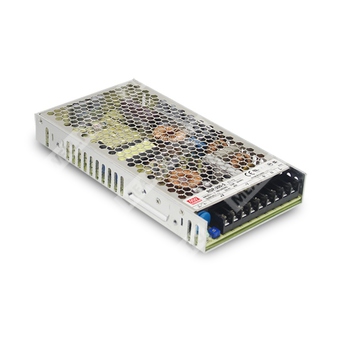

RSP-200-48 - импульсный источник питания 48 В для промышленной автоматики и электронных систем.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 200 | Номинальная мощность 200 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
RSP-200-48 представляет собой закрытый AC/DC источник питания серии RSP-200 с одним выходом и встроенной функцией активной коррекции коэффициента мощности. Модель предназначена для работы от универсальной сети переменного тока и обеспечивает стабилизированное постоянное напряжение 48 В при мощности до 200 Вт.
Источник ориентирован на применение в промышленной автоматике, измерительной технике, лазерном оборудовании, испытательных стендах, RF-приложениях и иных системах, где требуется компактный, высокоэффективный и надежный источник питания с воздушным охлаждением.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 90%.
- Охлаждение за счет свободной конвекции воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие печатной платы.
- Светодиодная индикация наличия выходного напряжения.
- 3 года гарантии.
Применение
- Промышленные системы управления и автоматизации.
- Измерительные и испытательные приборы.
- Лазерные установки и оборудование.
- Стенды обкатки и испытаний.
- Радиочастотные приложения.
Описание
RSP-200-48 — это AC/DC источник питания в закрытом корпусе, рассчитанный на питание от сети 88…264 В переменного тока. Устройство формирует один стабилизированный выход 48 В и рассчитано на длительную работу в промышленных условиях при температуре окружающей среды до 70 °C с учетом допустимой дерейтинг-кривой.
Модель относится к серии, в которой реализованы высокая плотность мощности, активная коррекция коэффициента мощности и типовой промышленный набор защит. Источник рассчитан на монтаж в конечное оборудование и применение в составе систем, где важны компактность, электромагнитная совместимость и стабильность выходных параметров.
Параметры выхода
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 4,2 А |
| Диапазон регулировки тока | 0…4,2 А |
| Номинальная мощность | 201,6 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки выходного напряжения | 41…56 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Уставка, время нарастания | 1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Параметры входа
| Диапазон входного напряжения | 88…264 В AC; 124…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 90% |
| Типовой входной ток | 1,3 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Перегрузка | 105…135% от номинальной выходной мощности |
| Уровень срабатывания защиты по перегрузке | 58,4…68 В |
| Тип защиты по перегрузке | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 58,4…68 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Рабочая температура | -30…+70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…45 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Дополнительные стандарты | Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше |
| Стандарты для Индии | BIS IS13252 (Part 1):2010 / IEC 60950-1:2005, за исключением моделей 2,5 В, 4 В и 48 В |
| Помехоустойчивость | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; уровень light industry; BS EN/ EAC TP TC 020 |
| Эмиссия | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 Class B; BS EN/ EAC TP TC 020; CNS13438; GB9254 Class B; GB17625.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность, размеры и упаковка
| MTBF | 2078,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 224,5 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,72 кг |
| Упаковка | 15 шт.; 11,8 кг; 0,67 CUFT |
Механические данные
| Исполнение корпуса | Закрытый металлический корпус |
| Тип монтажа | Монтаж в конечное оборудование |
| Крепление | 4 отверстия под M4, обе стороны, L=5 мм |
| Выводы | Клеммная колодка на 9 позиций |
Назначение выводов
| Выводы 1 | AC/L |
| Выводы 2 | AC/N |
| Выводы 3 | FG |
| Выводы 4…6 | DC OUTPUT -V |
| Выводы 7…9 | DC OUTPUT +V |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с применением 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает уставку, стабилизацию по сети и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Следует учитывать дерейтинг-кривую.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие. Все испытания по ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм × 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС.
- Для зарядных применений следует консультироваться с Mean Well.
- Рекомендуемая емкость внешнего выходного конденсатора не должна превышать 5000 мкФ.
- Температурное дерейтинг-понижение: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Некоторые модели могут не иметь знака BIS; для получения информации следует обращаться в службу продаж Mean Well.
