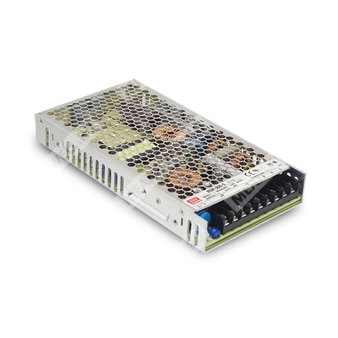

RSP-200-5 - импульсный AC/DC источник питания 200 Вт с одним выходом 5 В для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера |
Расшифровка |
| RSP |
Серия источников питания Mean Well RSP с активной коррекцией коэффициента мощности |
| 200 |
Номинальная мощность 200 Вт |
| 5 |
Номинальное выходное напряжение 5 В |
Назначение и особенности
RSP-200-5 представляет собой закрытый импульсный источник питания переменного/постоянного тока с одним выходом, предназначенный для питания промышленной и автоматизированной аппаратуры. Модель работает в широком диапазоне входного напряжения, оснащена активным корректором коэффициента мощности, обеспечивает высокую эффективность преобразования и рассчитана на воздушное охлаждение за счёт естественной конвекции.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 84% для модели 5 В.
- Охлаждение свободной конвекцией воздуха.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное конформное покрытие.
- Светодиодный индикатор наличия питания.
Области применения
- Оборудование промышленной автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерные установки.
- Оборудование для пропитки и термообработки.
- РЧ-применения.
Описание
RSP-200-5 — это источник питания мощностью 200 Вт с одним стабилизированным выходом 5 В, выполненный в закрытом металлическом корпусе. Серия предназначена для работы от сети 88–264 В переменного тока или 124–370 В постоянного тока. Модель ориентирована на промышленное применение, где требуются компактные габариты, устойчивость к сетевым помехам, высокий коэффициент мощности и надёжная работа в широком диапазоне условий эксплуатации.
Параметры
Выходные параметры
| Параметр |
Значение для RSP-200-5 |
| Выходное напряжение |
5 В |
| Номинальный ток |
40 А |
| Диапазон тока |
0–40 А |
| Номинальная мощность |
200 Вт |
| Пульсации и шум |
150 мВ п-п |
| Диапазон подстройки выходного напряжения |
4,5–5,5 В |
| Допуск выходного напряжения |
±2,0% |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Время установки и нарастания |
1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания |
8 мс при полной нагрузке |
Входные параметры
| Параметр |
Значение для RSP-200-5 |
| Диапазон входного напряжения |
88–264 В AC; 124–370 В DC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности, тип. |
>0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД, тип. |
84% |
| Пусковой ток, тип. |
40 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Вид защиты |
Параметры для RSP-200-5 |
| Перегрузка |
105–135% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки |
5,75–7 В |
| Тип защиты от перегрузки |
Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
5,75–7 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр |
Значение для RSP-200-5 |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10–95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…45 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Группа |
Стандарты и требования |
| Безопасность |
UL62368-1, TUV EN62368-1, BSMI CNS14336-1, BS EN/EN62368-1, EAC TP TC 004, AS/NZS 60950.1, CCC GB4943.1 |
| Дополнительные стандарты безопасности |
Dekra EN 61558-1/2-16, IEC 61558-1/2-16 (для моделей 12 В и выше); BIS IS13252(Part1):2010/IEC 60950-1:2005 (кроме моделей 2,5 В, 4 В и 48 В) |
| ЭМС излучение |
EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/BS EN/EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 (только для модели 5 В) |
| ЭМС помехоустойчивость |
EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; light industry level; BS EN/BS EN/EAC TP TC 020 |
Механические параметры
| Параметр |
Значение |
| Габаритные размеры |
215 × 115 × 30 мм |
| Масса |
0,72 кг |
| Упаковка |
15 шт.; 11,8 кг; 0,67 CUFT |
| Монтажные отверстия |
4 × M4, с обеих сторон; L = 5 мм |
| Кейс |
Case No. 207B |
MTBF
| Метод оценки |
MTBF |
| Telcordia SR-332 (Bellcore) |
2078,1 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
224,5 тыс. ч, минимум |
Назначение выводов
| Номер контакта |
Назначение |
| 1 |
AC/L |
| 2 |
AC/N |
| 3 |
FG |
| 4–6 |
Выход DC -V |
| 7–9 |
Выход DC +V |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает настройку выходного напряжения, нестабильность по сети и по нагрузке. |
| 4 |
При низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует пользоваться кривой дерейтирования. |
| 5 |
Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм, толщиной 1 мм, с заземлением корпуса. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 6 |
Для приложений, связанных с зарядкой, рекомендуется консультироваться со специалистами Mean Well. |
| 7 |
Рекомендуется не превышать суммарную выходную ёмкость 5000 мкФ. Для модели RSP-200-5 это ограничение также относится к подключаемой нагрузке по выходу. |
| 8 |
Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м на безвентиляторных моделях и 5 °C/1000 м на моделях с вентилятором для высоты эксплуатации выше 2000 м. |
| 9 |
Некоторые модели могут не иметь знака BIS; для уточнения следует обращаться в отдел продаж Mean Well. |
