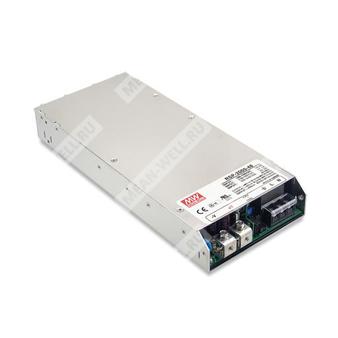

RSP-2000-12 - одноканальный промышленный AC/DC источник питания 12 В для оборудования высокой мощности.
Назначение: RSP-2000-12 — это закрытый импульсный источник питания промышленного исполнения с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 12 В для питания мощной аппаратуры.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 2000 | Номинальная мощность 2000 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
Серия RSP-2000 представляет собой источники питания формата 1U с низким профилем, предназначенные для промышленного применения. Модель RSP-2000-12 рассчитана на работу в широком диапазоне входного напряжения, оснащена встроенной активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и поддерживает программирование выходного напряжения, дистанционное включение/выключение, дистанционное измерение по линии нагрузки, сигнал DC OK, сигнал аварии по перегреву, а также функцию активного распределения тока при параллельной работе.
Области применения
- Системы фабричного управления и автоматизации
- Измерительное и испытательное оборудование
- Лазерные установки
- Стенды и системы «burn-in»
- Цифровое вещание
- Радиочастотные приложения
Основные особенности
- Универсальный вход переменного тока с полным диапазоном
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 87%
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение
- Активное распределение тока до 8000 Вт при параллельной работе 3+1
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, вспомогательного питания, сигнала DC OK и сигнала тревоги по перегреву
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Опциональное защитное покрытие
Описание
RSP-2000-12 — это 2 кВт источник питания закрытого исполнения с одним выходом и низкопрофильным корпусом высотой 1U. Серия работает от сети 90–264 В переменного тока и предлагает варианты с наиболее востребованными в промышленности выходными напряжениями постоянного тока. Охлаждение осуществляется встроенным вентилятором с регулированием скорости, что обеспечивает работу при температуре окружающей среды до 70 °C. Конструкция предусматривает функциональную гибкость за счёт встроенных возможностей программирования выходного напряжения, активного распределения тока, дистанционного управления включением/выключением и наличия вспомогательных источников питания.
Параметры выхода
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 100 А |
| Диапазон выходного тока | 0–100 А |
| Номинальная выходная мощность | 1200 Вт |
| Диапазон регулировки выходного напряжения | 10,5–14 В |
| Стабилизация по сети | ±2,0% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум, не более | 150 мВ п-п |
| Время установки, время нарастания | 1500 мс, 60 мс при 230 В переменного тока и полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока и 75% нагрузки |
Параметры входа
| Диапазон входного напряжения | 90–264 В переменного тока; 250–320 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Типовой коэффициент мощности | 0,97 при 230 В переменного тока и полной нагрузке |
| Типовой КПД | 87% |
| Типовой пусковой ток | 50 А при холодном старте |
| Типовой ток утечки | <2 мА при 240 В переменного тока |
| Типовой входной ток | 13 А при 115 В переменного тока; 7 А при 230 В переменного тока |
Защиты
| Перегрузка | 105–125% от номинальной выходной мощности; режим ограничения постоянного тока, отключение выходного напряжения через 5 с, восстановление после повторного включения |
| Перенапряжение | 14,7–17,5 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Программирование выходного напряжения | Допустимая настройка 40–115% от номинального выходного напряжения |
| Активное распределение тока | До 8000 Вт или 3+1 модулей |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Дистанционное включение/выключение | Электрический сигнал или сухой контакт; включение — разомкнуто, выключение — замкнуто |
| Дистанционное измерение | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Сигнал DC OK | Изолированный TTL-выход |
Условия эксплуатации
| Рабочая температура | −35…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 (кроме 48 В), EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–земля: 2 кВ переменного тока; выход–земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Проводимые помехи: класс B; излучаемые помехи: класс A; гармонический ток: BS EN/EN61000-3-2; фликер: BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; радиочастотное поле: уровень 3; EFT/Burst: уровень 3; Surge: уровень 4, 4 кВ линия–земля, 2 кВ линия–линия; проводимые помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывания на 250 периодов |
Надежность, размеры и упаковка
| MTBF | 487,7 тыс. ч минимум, Telcordia SR-332 (Bellcore); 42,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1,95 кг |
| Упаковка | 6 шт. / 12,7 кг / 1,15 CUFT |
Подключение и исполнение
| Корпус | Case No. 952D |
| Тип монтажа | На монтажную поверхность, винтовое крепление |
| Рекомендуемый момент затяжки | Для крепёжных отверстий: 7–10 кгс·см; для выходных клемм: 10 кгс·см; для входных клемм: 18 кгс·см |
| Силовые выводы | AC/N, AC/L, FG, +V, −V |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск уставки, стабилизацию по сети и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг; см. кривую дерейтинга.
- Для применения с входным постоянным напряжением 320–370 В следует обращаться к MEAN WELL.
- Для параллельной работы источников и получения подтверждения соответствия ЭМС конечным изделием требуется соблюдать рекомендации по монтажу и компоновке.
- Температурный дерейтинг по высоте над уровнем моря: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
Сигналы и разъёмы
| CN501 | Положительное и отрицательное дистанционное измерение, программирование выходного напряжения, общий, DC OK, T-ALARM, Remote ON-OFF, GND-AUX, +5V-AUX, +12V-AUX |
| CN502 | Дифференциальные сигналы DA/DB и GND для параллельного управления |
| CN504 | Выбор терминального резистора для DA/DB и функции параллельного управления |
