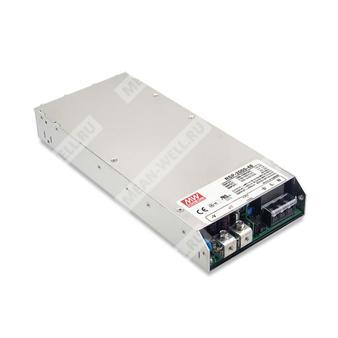

RSP-2000-24 — импульсный источник питания 24 В мощностью 1920 Вт для промышленной аппаратуры с активным PFC и функцией параллельной работы.
Назначение и общая характеристика
RSP-2000-24 — это закрытый AC/DC источник питания с одним выходом, предназначенный для промышленного применения. Устройство рассчитано на входную сеть переменного тока широкого диапазона, обеспечивает выходное напряжение 24 В и применяется в системах автоматики, измерительной техники, лазерном оборудовании, системах связи, RF-аппаратуре и другой промышленной электронике.
Источник выполнен в низкопрофильном корпусе формата 1U, оснащён встроенным вентиляторным охлаждением с регулированием скорости, активной коррекцией коэффициента мощности и набором сервисных функций, включая дистанционное включение/выключение, remote sense, программирование выходного напряжения, индикацию DC-OK и сигнализацию перегрева.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| RSP | Серия источников питания Mean Well RSP |
| 2000 | Номинальная мощность серии — 2000 Вт |
| 24 | Номинальное выходное напряжение — 24 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока при параллельной работе до 8000 Вт по схеме 3+1.
- Встроенные функции удалённого включения/выключения, remote sense, вспомогательного питания, сигнала DC OK и аварии по перегреву.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное конформное покрытие.
- Низкопрофильное исполнение 1U.
Области применения
- Системы управления и автоматизации производства.
- Контрольно-измерительная аппаратура.
- Лазерные установки и лазерное оборудование.
- Стенды обкатки и испытательные системы.
- Цифровое вещание.
- RF-приложения.
Описание
RSP-2000-24 представляет собой промышленный источник питания мощностью 2 кВт с одним выходом 24 В, построенный в закрытом металлическом корпусе и ориентированный на применение в составе конечного оборудования. Серия работает от сети 90…264 В переменного тока и рассчитана на питание промышленной аппаратуры, где требуются высокая удельная мощность, стабильность параметров и наличие сервисных интерфейсов.
Для эффективного теплоотвода используется встроенный вентилятор с управлением скоростью. Диапазон рабочей температуры для модели указан до 70 °C при соответствующей температурной зависимости нагрузки. Реализованы функции программирования выходного напряжения, активного выравнивания тока при параллельной работе, удалённого контроля включения/выключения и дистанционного измерения падения напряжения на проводах нагрузки.
Основные параметры
| Параметр | Значение для RSP-2000-24 |
|---|
| Выходное напряжение | 24 В |
| Номинальный выходной ток | 80 А |
| Диапазон тока | 0…80 А |
| Номинальная мощность | 1920 Вт |
| Диапазон регулировки выходного напряжения | 21…28 В |
| Пульсации и шум | 200 мВ пик-пик |
Вход
| Параметр | Значение для RSP-2000-24 |
|---|
| Диапазон входного напряжения | 90…264 В AC, 250…320 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | 0,97 при 230 В AC и полной нагрузке |
| КПД, тип. | 90,5% |
| Пусковой ток, тип. | 50 А при холодном пуске |
| Потребляемый ток, тип. | 16 А при 115 В AC; 10 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Выход
| Параметр | Значение для RSP-2000-24 |
|---|
| Номинальное напряжение | 24 В |
| Номинальный ток | 80 А |
| Диапазон тока | 0…80 А |
| Номинальная мощность | 1920 Вт |
| Диапазон подстройки выходного напряжения | 21…28 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 60 мс при 230 В AC и полной нагрузке |
| Время удержания | 16 мс при 230 В AC и 75% нагрузки |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
Защита
| Функция защиты | Параметры для RSP-2000-24 |
|---|
| Перегрузка | 105…125% от номинальной выходной мощности |
| Тип защиты по перегрузке | Ограничение постоянным током; через 5 секунд источник отключает выход, повторное включение питания требуется для восстановления |
| Перенапряжение | 29,5…35 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры не относится; для OVP указано восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Функция | Описание для RSP-2000-24 |
|---|
| Программирование выходного напряжения | Регулировка до 40…115% от номинального напряжения; требуется внешнее DC-напряжение на соответствующем входе |
| Удалённое измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
| Удалённое включение/выключение | Управление электрическим сигналом или сухим контактом; включение при разомкнутой цепи, выключение при замкнутой цепи |
| Вспомогательное питание | 5 В при 0,3 А; 12 В при 0,8 А |
| Параллельная работа | До 8000 Вт или 4 устройства с активным распределением тока |
| Сигнал DC OK | Изолированный TTL-сигнал |
| Сигнал аварии по температуре | Изолированный TTL-сигнал |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −35…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, BIS IS13252(Part1): 2010/IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень/класс |
|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | — |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень/примечание |
|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
MTBF, размеры и упаковка
| Параметр | Значение |
|---|
| MTBF | 487,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Масса | 1,95 кг |
| Упаковка | 6 шт. / 12,7 кг / 1,15 CUFT |
Механические данные
| Параметр | Значение |
|---|
| Тип корпуса | Case No. 952D |
| Монтаж | Крепление на шасси через монтажные отверстия; указаны требования к длине ввода винта и моменту затяжки |
| Направление воздушного потока | Указано на чертеже механического исполнения |
Разъёмы и сигналы
| Разъём | Назначение |
|---|
| CN501 | Удалённое измерение, программирование, сигнал DC-OK, авария по температуре, дистанционное включение/выключение, вспомогательное питание |
| CN502 | Дифференциальные цифровые сигналы для параллельного управления: DA, DB, GND |
| CN504 | Выбор терминального резистора для сигналов DA/DB и функции параллельного управления |
Примечания
1. Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. При низком входном напряжении может потребоваться снижение допустимой нагрузки. Необходимо учитывать кривую дерейтингa.
5. Для применения при 320…370 В DC необходимо согласование с MEAN WELL.
6. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Все испытания ЭМС выполнены при монтаже на металлической пластине 720 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
7. Температурное снижение нагрузки составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
