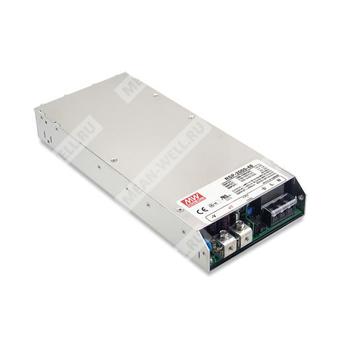

RSP-2000-48
RSP-2000-48 - промышленный AC/DC источник питания 48 В с выходной мощностью 2016 Вт.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| RSP | Серия импульсных источников питания Mean Well RSP |
| 2000 | Номинальная мощность 2000 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
RSP-2000-48 — это закрытый AC/DC источник питания промышленного исполнения с одним выходом, предназначенный для питания нагрузок постоянного тока в системах автоматизации, измерительной техники, лазерного оборудования, RF-применений, вещания и других промышленных установок.
Устройство рассчитано на работу от универсальной сети переменного тока с широким диапазоном входного напряжения, оснащено встроенной схемой активной коррекции коэффициента мощности, принудительным охлаждением встроенным вентилятором и функциями дистанционного управления и мониторинга.
Для 48-вольтовой модификации характерны высокая выходная мощность, повышенный КПД и возможность параллельной работы с активным распределением тока.
Области применения
- Системы фабричного управления и промышленной автоматизации
- Контрольно-измерительная аппаратура
- Лазерные установки
- Оборудование для прогрева и испытаний
- Цифровое вещание
- RF-применения
Функциональные свойства
- Универсальный вход переменного тока с полным диапазоном
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Программируемое выходное напряжение
- Активное распределение тока при параллельной работе до 8000 Вт по схеме 3+1
- Встроенное дистанционное включение/выключение
- Дистанционная компенсация падения напряжения на проводах нагрузки
- Вспомогательные источники питания
- Сигнал DC OK
- Сигнал аварии по перегреву
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева
- Опциональное защитное покрытие
Описание
RSP-2000-48 представляет собой 2-киловаттный одно-выходной AC/DC источник питания закрытого исполнения с низкопрофильным корпусом форм-фактора 1U. Серия рассчитана на входное напряжение 90–264 В переменного тока и ориентирована на применение там, где требуется индустриально востребованное постоянное напряжение 48 В при высокой плотности мощности.
Каждый модуль охлаждается встроенным вентилятором с регулированием скорости, что обеспечивает работу при повышенной температуре окружающей среды. Конструктивная и функциональная гибкость обеспечивается наличием программирования выходного напряжения, активного распределения тока, дистанционного управления и вспомогательных выходов.
Технические параметры
Выходные характеристики
| Параметр | Значение для RSP-2000-48 |
|---|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 42 А |
| Диапазон выходного тока | 0–42 А |
| Номинальная мощность | 2016 Вт |
| Пульсации и шум | 300 мВ p-p |
| Диапазон подстройки выходного напряжения | 42–56 В |
| Суммарная точность выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Установка и нарастание | 1500 мс, 60 мс при 230 В AC на полной нагрузке |
| Время удержания | 10 мс при 230 В AC на полной нагрузке |
Входные характеристики
| Параметр | Значение для RSP-2000-48 |
|---|---|
| Диапазон входного напряжения | 90–264 В AC, 250–320 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности, тип. | 0,97 при 230 В AC и полной нагрузке |
| КПД, тип. | 92% |
| Пусковой ток, тип. | 50 А, холодный старт |
| Потребляемый ток AC, тип. | 16 А при 115 В AC; 10 А при 230 В AC |
| Ток утечки | <2 мА / 240 В AC |
Защита
| Функция защиты | Условие / порог | Поведение |
|---|---|---|
| Перегрузка | 105–125% от номинальной выходной мощности | Ограничение постоянным током, отключение выходного напряжения через 5 с; повторное включение для восстановления |
| Перенапряжение | 57,6–67,2 В | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Перегрев | Срабатывание при превышении допустимой температуры | Отключение выходного напряжения, восстановление после снижения температуры |
Функции
| Функция | Описание |
|---|---|
| Программирование выходного напряжения | Регулировка выходного напряжения в диапазоне 40–115% от номинального |
| Активное распределение тока | До 8000 Вт или 3+1 модулей |
| Удаленное включение/выключение | Управление электрическим сигналом или сухим контактом |
| Дистанционная компенсация падения напряжения | Компенсация падения на проводах нагрузки до 0,5 В |
| Вспомогательное питание | 5 В / 0,3 А и 12 В / 0,8 А |
| Сигнал DC OK | Изолированный TTL-выход |
Параллельная работа
| Параметр | Значение |
|---|---|
| Максимальное количество модулей | 4 |
| Тип распределения тока | Активное |
| Максимальная суммарная выходная мощность | До 8000 Вт |
| Максимальный выходной ток при параллельной работе | (Номинальный ток одного модуля) × (число модулей) × 0,9 |
| Минимальная нагрузка при параллельной работе | Более 5% от общей выходной нагрузки |
| Допустимая разница выходных напряжений параллельных модулей | Менее 0,2 В |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | от -35 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Показатели надежности и габариты
| Параметр | Значение |
|---|---|
| MTBF | 487,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 42,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 295 × 127 × 41 мм |
| Габариты в дюймах | 11,6 × 5 × 1,61 дюйма |
| Масса | 1,95 кг |
| Упаковка | 6 шт.; 12,7 кг; 1,15 CUFT |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Эмиссия ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | — |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
Помехоустойчивость ЭМС
| Параметр | Стандарт | Уровень / примечание |
|---|---|---|
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3 |
| EFT / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает уставку, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Следует учитывать кривую дерейтирования.
- Для применения с входным напряжением 320–370 В DC необходимо согласование с MEAN WELL.
- Источник питания рассматривается как компонент, встраиваемый в конечное оборудование; требования ЭМС должны быть подтверждены на уровне конечного изделия.
- Температурное снижение нагрузки составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
Сведения по контактам
CN501: контакты управления, дистанционного контроля, программирования напряжения и вспомогательных выходов.
CN502: дифференциальные цифровые сигналы DA/DB для параллельного управления.
CN504: выбор терминального резистора для сигналов DA/DB и функции параллельного управления.
Выходные клеммы: +V, -V.
Входные клеммы переменного тока: AC/N, AC/L, FG.
Монтаж
Корпус предусматривает крепление на монтажную поверхность с использованием винтов M4. Указаны рекомендуемая глубина проникновения и момент затяжки для монтажных отверстий согласно механической спецификации.
