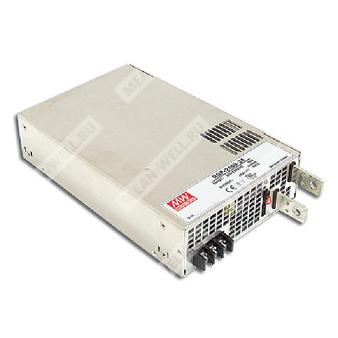

RSP-2400-12 - одно выходной AC/DC источник питания мощностью 2,4 кВт для промышленного применения.
RSP-2400-12 — это закрытый одно выходной источник питания переменного/постоянного тока мощностью 2400 Вт, рассчитанный на питание от сети 180–264 В переменного тока и предназначенный для промышленной автоматики, измерительной аппаратуры, лазерного оборудования, систем burn-in, цифрового вещания и РЧ-применений. Модель оснащена активной коррекцией коэффициента мощности, принудительным воздушным охлаждением встроенным вентилятором, функцией программирования выходного напряжения, активным распределением тока при параллельной работе и набором интерфейсных сервисных сигналов.
Назначение и особенности
- Одно выходной закрытый источник питания AC/DC.
- Работа от сети 180–264 В AC.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 91,5% для серии.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Программируемое выходное напряжение.
- Активное распределение тока при параллельной работе, до 7200 Вт по схеме 2+1.
- Встроенные функции дистанционного включения/выключения, дистанционного измерения, вспомогательного питания и сигнала Power OK.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное конформное покрытие.
Применение
- Системы промышленной автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Установки burn-in.
- Цифровое вещание.
- Радиочастотные приложения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия источников питания RSP |
| 2400 | Номинальная мощность 2400 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 166,7 А |
| Диапазон тока | 0–166,7 А |
| Номинальная мощность | 2000,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 10,8–13,2 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 80 мс при полной нагрузке |
| Время удержания | 12 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В AC; 254–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Типовой КПД | 88% |
| Типовой входной ток | 15,5 А при 180 В AC; 12 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | Менее 2,0 мА при 240 В AC |
| Коэффициент мощности | 0,95 тип. при 230 В AC и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 100–112% от номинальной выходной мощности |
| Режим перегрузки | Пользовательская установка: непрерывное ограничение постоянного тока либо ограничение постоянного тока с задержанным отключением через 5 с; восстановление после повторного включения |
| Перенапряжение | 13,8–16,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Программирование и функции
| Параметр | Значение |
| Программируемое выходное напряжение | 13,8–16,8 В |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,25 В |
| Вспомогательное питание | 12 В при 0,1 А, только для функции дистанционного включения/выключения |
| Сигнал Power OK | См. функциональное руководство |
| Сигнал тревоги | Power OK; см. функциональное руководство |
| Параллельная работа | Активное распределение тока; до 7200 Вт по схеме 2+1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | –20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | –40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 минут/цикл, 60 минут по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 692,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 83,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Параметр ЭМС | Стандарт | Уровень / примечание |
| Помехоэмиссия, проводимые | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Помехоэмиссия, излучаемые | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | — |
| Фликер напряжения | BS EN/EN61000-3-3 | — |
| ESD | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое поле | BS EN/EN61000-4-3 | Уровень 3 |
| EFT / Burst | BS EN/EN61000-4-4 | Уровень 3 |
| Сурж | BS EN/EN61000-4-5 | Уровень 3, 2 кВ линия-земля; уровень 2, 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Габариты, масса и упаковка
| Параметр | Значение |
| Габариты | 278 × 177,8 × 63,5 мм |
| Габариты в дюймах | 10,9 × 7 × 2,5 дюйма |
| Масса | 3,3 кг |
| Упаковка | 4 шт. / 14,2 кг / 2,04 куб. фута |
Подключение и конструктив
Корпус выполнен в закрытом металлическом исполнении. Охлаждение — принудительное, воздушное, через встроенный вентилятор. Предусмотрены разъёмы CN1, CN2 и CN3 для функций дистанционного включения/выключения, программирования напряжения, дистанционного измерения, текущего шаринга, сигнализации Power OK и выбора типа защиты от перегрузки. Входной клеммный блок рассчитан на сеть AC/L, AC/N и FG.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением 12-дюймовой витой пары, подключённой к 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполнялись при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
