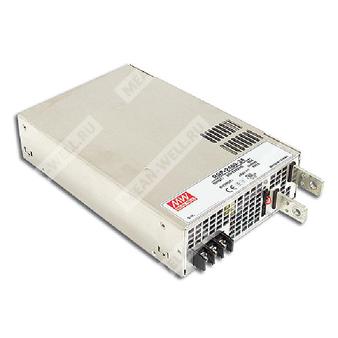

RSP-2400-24 - импульсный AC/DC источник питания 24 В, 2400 Вт с одним выходом и функциями удалённого управления.
Расшифровка партномера
| Позиция | Значение |
| RSP | Серия источников питания RSP |
| 2400 | Номинальная выходная мощность 2400 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
RSP-2400-24 — это закрытый источник питания AC/DC промышленного исполнения с одним выходом, предназначенный для питания нагрузок постоянного тока в промышленной автоматике, измерительной аппаратуре, лазерных установках, оборудовании для испытаний, вещательных и РЧ-применениях.
Устройство работает от сети переменного тока 180…264 В, оснащено встроенным активным корректором коэффициента мощности, принудительным воздушным охлаждением встроенным вентилятором постоянного тока и обеспечивает высокую энергоэффективность. Для 24-вольтовой модификации доступны функции программирования выходного напряжения, активного распределения тока, удалённого включения/выключения, удалённого контроля по линии обратной связи и сигнала Power OK.
Основные свойства
- Входное напряжение: 180…264 В переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 90,5%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока до 7200 Вт при параллельной работе 2+1.
- Встроенные функции удалённого включения/выключения, удалённого контроля, вспомогательного питания и сигнала Power OK.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное конформное покрытие.
Применение
- Системы промышленной автоматизации.
- Контрольно-измерительная аппаратура.
- Лазерные системы.
- Оборудование для предварительного прогрева и запуска.
- Цифровое вещание.
- Радиочастотные применения.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 100 А |
| Диапазон выходного тока | 0…100 А |
| Номинальная мощность | 2400 Вт |
| Диапазон регулировки выходного напряжения | 22…28 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 80 мс при полной нагрузке |
| Время удержания | 12 мс при полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
| Точность напряжения | ±0,5% |
| Диапазон программирования выходного напряжения | 4,8…28 В |
| Предел программирования по напряжению | До 110% от номинала, тип. |
| Режим программирования по току | Плавное ограничение постоянного тока или ограничение постоянного тока с отключением через 5 с |
| Режим активного распределения тока | До 7200 Вт, конфигурация 2+1 |
| Выходное сопротивление по сенс-линии | Компенсация падения напряжения в нагрузочных проводах до 0,25 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В переменного тока / 254…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Потребляемый ток | 12 А при 230 В AC |
| Потребляемый ток при 180 В AC | 15,5 А |
| Пусковой ток | 60 А при 230 В AC |
| Типовой КПД | 90,5% |
| Типовой коэффициент мощности | 0,95 при 230 В AC и полной нагрузке |
| Ток утечки | <2,0 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 100…112% от номинальной выходной мощности |
| Тип защиты по перегрузке | Пользовательски настраиваемое постоянное ограничение тока либо отключение с задержкой 5 с, с последующим повторным включением питания для восстановления |
| Перенапряжение | 28,8…33,6 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Защита предусмотрена |
Функции
| Функция | Значение |
| Удалённое включение/выключение | Предусмотрено |
| Удалённый контроль | Предусмотрен |
| Вспомогательное питание | 12 В, 0,1 А, только для цепи удалённого включения/выключения |
| Сигнал Power OK | Предусмотрен |
| Сигнал тревоги | Power OK через релейный контакт и TTL-выход Power OK2 |
| Активное распределение тока | Предусмотрено, до 3 блоков в параллель |
| Параллельная работа | До 3 устройств |
| Трёхфазное включение | Возможна работа трёх устройств в составе 3-фазной системы |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 692,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 83,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | Не менее 100 МОм при 500 В DC, 25 °C, 70% RH |
ЭМС
| Параметр | Стандарт / уровень |
| Электростатический разряд | BS EN/EN61000-4-2, уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3, уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4, уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5, уровень 3 |
| Кондуктивные помехи | BS EN/EN61000-4-6, уровень 4 |
| Магнитное поле | BS EN/EN61000-4-8, уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11, >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936, класс A |
| Гармонические токи | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
Сведения о безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252 (Part 1) / IEC60950-1, EAC TP TC 004 |
Габариты и масса
| Параметр | Значение |
| Габариты | 278 × 177,8 × 63,5 мм |
| Высота корпуса | 63,5 мм, 2U |
| Масса | 3,3 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 4 шт. |
| Масса брутто упаковки | 14,2 кг |
| Объём упаковки | 2,04 куб. фут. |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с применением 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельными конденсаторами.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; ЭМС-испытания выполнены при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- При использовании удалённого контроля для компенсации падения напряжения проводами нагрузки допустим перепад до 0,25 В.
- При параллельной работе различие выходных напряжений между параллельными блоками должно быть менее 0,2 В.
- При суммарном выходном токе менее 3% от суммарного номинального тока возможен неполный баланс распределения тока между блоками.
Дополнительные сведения по подключению: на платах CN1 и CN2 разъёмы внутренне связаны; по умолчанию PV и PS замкнуты, а при необходимости функции программирования выходного напряжения должны быть разомкнуты. На CN3 по умолчанию замкнуты OLP и OL-SD; это определяет режим защиты от перегрузки. Для активного распределения тока, удалённого контроля и сигнала Power OK требуются соответствующие подключения по разъёмам CN1, CN2 и CN3.
