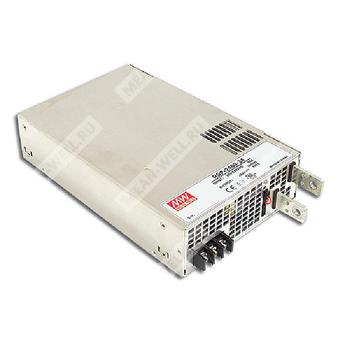

RSP-2400-48 - импульсный AC/DC источник питания 48 В, 2400 Вт, с программируемым выходом и активным выравниванием тока.
Назначение
RSP-2400-48 представляет собой закрытый одно-выходной источник питания переменного/постоянного тока мощностью 2,4 кВт для промышленного применения. Устройство рассчитано на питание от сети 180…264 В переменного тока, имеет встроенную активную коррекцию коэффициента мощности, принудительное воздушное охлаждение, программирование выходного напряжения, удалённое включение/выключение, удалённый контроль напряжения на нагрузке, вспомогательное питание и сигнал «Power OK».
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 2400 | Номинальная выходная мощность 2400 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Описание
RSP-2400-48 — это источник питания закрытого исполнения типа AC/DC с одним выходом. Серия предназначена для работы в диапазоне входного напряжения 180…264 В AC и ориентирована на промышленное оборудование, где требуется стабильное питание постоянным напряжением 48 В. Конструкция включает встроенный вентилятор с регулированием скорости, что обеспечивает работу при повышенной температуре окружающей среды до 70 °C. Для повышения гибкости применения предусмотрены встроенные функции: программирование выходного напряжения, активное распределение тока при параллельной работе, удалённое включение/выключение, вспомогательное питание и сигнализация состояния выхода.
Особенности
- Диапазон входного напряжения: 180…264 В AC.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 91,5%.
- Принудительное воздушное охлаждение встроенным вентилятором DC.
- Программируемое выходное напряжение.
- Активное выравнивание тока при параллельной работе до 7200 Вт (схема 2+1).
- Встроенные функции удалённого включения/выключения, удалённого измерения напряжения на нагрузке, вспомогательного питания и сигнала Power OK.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное конформное покрытие.
Применение
- Системы промышленной автоматизации и управления.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование для прогрева и обжига.
- Цифровое вещание.
- Радиочастотные приложения.
Электрические параметры
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 50 А |
| Диапазон тока | 0…50 А |
| Номинальная мощность | 2400 Вт |
| Диапазон регулировки выходного напряжения | 43…56 В |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установления, время нарастания | 1000 мс, 80 мс при полной нагрузке |
| Время удержания | 12 мс при полной нагрузке |
| Пульсации и шум | 200 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Программирование выходного напряжения | 9,6…56 В |
| Ток при параллельной работе | До 7200 Вт или схема (2+1) |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180…264 В AC, 254…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Типовой входной ток | 12 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Ток утечки | <2,0 мА / 240 В AC |
| Типовой коэффициент мощности | 0,95 при 230 В AC и полной нагрузке |
Эффективность
| Параметр | Значение |
| Типовой КПД | 91,5% |
Защиты
| Параметр | Значение |
| Перегрузка | 100…112% от номинальной выходной мощности |
| Тип защиты от перегрузки | Пользовательская непрерывная стабилизация тока или ограничение тока с отключением через 5 секунд и повторным включением для восстановления |
| Перенапряжение | 57,6…67,2 В |
| Тип защиты от перенапряжения | Выход отключается, повторное включение для восстановления |
| Перегрев | Выход отключается, восстановление автоматически после снижения температуры |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 2,4…56 В |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,25 В |
| Удалённое включение/выключение | Поддерживается |
| Вспомогательное питание | 12 В / 0,1 А, только для цепи удалённого включения/выключения |
| Сигнал Power OK | Поддерживается |
| Сигнализация перегрузки | Выбор типа OLP через перемычку на CN3 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 692,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 83,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 278 × 177,8 × 63,5 мм |
| Масса | 3,3 кг |
| Упаковка | 4 шт. / 14,2 кг / 2,04 CUFT |
Изоляция и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
ЭМС
| Параметр | Стандарт / уровень |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 — Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 — Класс A |
| Гармонические токи | BS EN/EN61000-3-2 |
| Колебание напряжения | BS EN/EN61000-3-3 |
| ESD | BS EN/EN61000-4-2 — уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое ЭМП-поле | BS EN/EN61000-4-3 — уровень 3 |
| EFT / Burst | BS EN/EN61000-4-4 — уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 — уровень 3, 2 кВ линия-земля; уровень 2, 1 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 — уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 — уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 — >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
| Стандарты помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- Источник питания рассматривается как компонент для установки в конечное изделие.
- Температурное снижение мощности составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Интерфейсы и присоединительные элементы
| Разъём | Назначение |
| CN1 / CN2 | Дистанционное включение/выключение, программирование выходного напряжения, удалённое измерение, уравнивание тока |
| CN3 | Сигнал Power OK, вспомогательное питание, выбор типа защиты от перегрузки |
| Входные клеммы AC | AC/L, AC/N, FG |
Назначение выводов CN1/CN2
| Вывод | Функция | Описание |
| 1 | RCG | Общий провод удалённого включения/выключения |
| 2 | RC | Удалённое включение/выключение |
| 3 | PV | Подключение для программирования выходного напряжения |
| 4 | PS | Опорный вывод напряжения |
| 5, 7 | -S | Отрицательная цепь удалённого измерения |
| 6 | CS | Уравнивание тока |
| 8 | +S | Положительная цепь удалённого измерения |
Назначение выводов CN3
| Вывод | Функция | Описание |
| 1 | P OK GND | Общий провод сигнала Power OK |
| 2 | P OK | Сигнал Power OK, релейный контакт |
| 3 | P OK GND2 | Общий провод сигнала Power OK |
| 4 | P OK2 | Сигнал Power OK, TTL |
| 5 | RCG | Общий провод удалённого включения/выключения |
| 6 | RC | Удалённое включение/выключение |
| 7 | AUXG | Общий провод вспомогательного питания |
| 8 | AUX | Вспомогательный выход |
| 9 | OLP | Выбор типа защиты от перегрузки |
| 10 | OL-SD | Выбор типа защиты от перегрузки |
Назначение входных клемм
| Вывод | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
