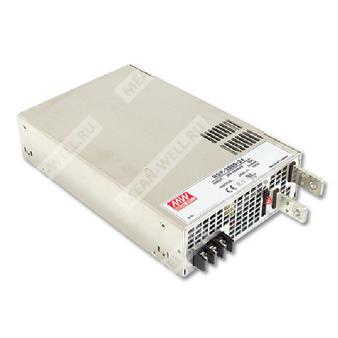

RSP-3000-12 - импульсный AC/DC источник питания 12 В, 2400 Вт для промышленной аппаратуры.
Назначение и особенности
RSP-3000-12 — это герметизированный источник питания переменного/постоянного тока с одним выходом, рассчитанный на питание промышленного оборудования, систем автоматизации, измерительной аппаратуры, лазерных установок, пуско-наладочных стендов, оборудования цифрового вещания и радиочастотных приложений.
Устройство работает от сети 180–264 В AC и обеспечивает выход 12 В при номинальном токе 200 А и мощности 2400 Вт. Применена встроенная активная коррекция коэффициента мощности, принудительное воздушное охлаждение встроенным вентилятором и развитый набор функций управления и защиты: программирование выходного напряжения, активное распределение тока, дистанционное включение/выключение, дистанционная компенсация падения напряжения на проводах, вспомогательное питание и сигнал готовности питания.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания RSP |
| 3000 | Номинальная мощность 3000 Вт, семейство 3000-ваттных моделей |
| 12 | Номинальное выходное напряжение 12 В |
Сведения по сериям и модели
| Параметр | Значение |
| Серия | RSP-3000 |
| Исполнение | Одновыходной закрытый AC/DC источник питания |
| Номинальное выходное напряжение модели | 12 В |
| Номинальная выходная мощность модели | 2400 Вт |
| Диапазон входного напряжения | 180–264 В AC |
Основные особенности
- Входное напряжение переменного тока 180–264 В AC.
- Встроенная активная функция PFC.
- Высокий КПД до 91,5%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока до 9000 Вт при работе 2+1.
- Встроенное дистанционное включение/выключение, дистанционная компенсация, вспомогательное питание и сигнал Power OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное конформное покрытие.
- Подходит для промышленного применения с повышенными требованиями к надёжности.
Области применения
- Системы заводской автоматики и промышленного управления.
- Измерительная и испытательная аппаратура.
- Лазерные технологические установки.
- Пусконаладочное оборудование.
- Цифровое вещание.
- Радиочастотные приложения.
Описание
RSP-3000-12 представляет собой импульсный источник питания промышленного класса с одним выходом, предназначенный для формирования стабилизированного напряжения 12 В постоянного тока при высокой выходной мощности. Архитектура устройства ориентирована на продолжительную работу в составе конечного оборудования, где требуются высокий КПД, активная коррекция коэффициента мощности, возможность дистанционного управления и интеграции в многомодульные силовые системы.
Благодаря встроенной функции активного распределения тока источник может параллелиться с другими модулями серии для наращивания суммарной мощности. Реализованы программирование выходного напряжения, удалённое сенсирование, логика дистанционного включения/выключения, а также сервисные и сигнальные интерфейсы, упрощающие применение в сложных промышленных установках.
Технические параметры
Выход
| Параметр | Значение |
| Постоянное выходное напряжение | 12 В |
| Номинальный выходной ток | 200 А |
| Диапазон выходного тока | 0–200 А |
| Номинальная выходная мощность | 2400 Вт |
| Диапазон регулировки выходного напряжения | 10,8–13,2 В |
| Пульсации и шум | 150 мВ п-п |
| Точность установки напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 80 мс при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
| Диапазон выходного напряжения при программировании | 2,4–13,2 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В AC, 254–370 В DC |
| Диапазон частоты | 47–63 Гц |
| КПД | 87,5% |
| Входной ток | 20 А при 180 В AC; 16 А при 230 В AC |
| Пусковой ток | 60 А при 230 В AC |
| Коэффициент мощности | 0,95 при 230 В AC и полной нагрузке |
| Ток утечки | Менее 2,0 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 100–112% от номинальной выходной мощности |
| Поведение при перегрузке | Пользовательски настраиваемое непрерывное ограничение тока или ограничение тока с задержанным отключением через 5 секунд, повторный запуск для восстановления |
| Перенапряжение | 13,8–16,8 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Есть |
| Тип защиты по перенапряжению | Отключение выходного напряжения, повторный запуск для восстановления |
Функциональные возможности
| Параметр | Значение |
| Программирование выходного напряжения | 2,4–13,2 В |
| Активное распределение тока | До 9000 Вт при конфигурации 2+1 |
| Дистанционное включение/выключение | Есть |
| Дистанционное сенсирование | Есть, компенсация падения напряжения на проводах нагрузки до 0,25 В |
| Вспомогательное питание | 12 В при 0,1 А |
| Сигнал Power OK | Есть |
| Аварийный сигнал | Есть, через P OK и P OK2 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 677,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 75,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС — помехоэмиссия
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
ЭМС — помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 2 кВ линия-земля; уровень 2, 1 кВ линия-линия |
| Проводимые радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Размеры и масса
| Параметр | Значение |
| Габариты | 278 × 177,8 × 63,5 мм |
| Габариты в дюймах | 10,9 × 7 × 2,5 дюйма |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 4 кг |
| Упаковка | 4 шт. / 16 кг / 2,04 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; ЭМС-испытания выполняются на монтажной металлической пластине 720 × 360 мм толщиной 1 мм.
- Температурное снижение характеристик: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
Назначение выводов
| Разъём | Контакт | Функция |
| CN1/CN2 | 1 | Общий провод дистанционного включения/выключения |
| CN1/CN2 | 2 | Дистанционное включение/выключение |
| CN1/CN2 | 3 | Подключение программирования выходного напряжения |
| CN1/CN2 | 4 | Опорный вывод |
| CN1/CN2 | 5, 7 | Отрицательная линия дистанционного сенсирования |
| CN1/CN2 | 6 | Активное распределение тока |
| CN1/CN2 | 8 | Положительная линия дистанционного сенсирования |
| CN3 | 1 | Общий провод сигнала Power OK |
| CN3 | 2 | Сигнал Power OK |
| CN3 | 3 | Общий провод сигнала Power OK2 |
| CN3 | 4 | Сигнал Power OK2 |
| CN3 | 5 | Общий провод дистанционного включения/выключения |
| CN3 | 6 | Дистанционное включение/выключение |
| CN3 | 7 | Общий провод вспомогательного питания |
| CN3 | 8 | Вспомогательное питание |
| CN3 | 9 | Выбор типа защиты от перегрузки |
| CN3 | 10 | Выбор типа защиты от перегрузки |
Электрическое подключение
| Назначение | Контакт | Значение |
| Вход AC | 1 | AC/L |
| Вход AC | 2 | AC/N |
| Защитное заземление | 3 | FG |
