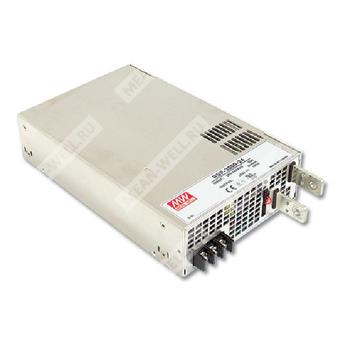

RSP-3000-24 - импульсный AC/DC источник питания промышленного назначения с одним выходом на 24 В и мощностью 3000 Вт.
Назначение и краткое описание
RSP-3000-24 представляет собой герметизированный промышленный источник питания переменного/постоянного тока с одним выходом, рассчитанный на питание нагрузок постоянным напряжением 24 В. Серия предназначена для применения в системах промышленной автоматики, испытательном оборудовании, лазерных установках, встраиваемых системах, вещательном и радиочастотном оборудовании. Устройство работает от сети 180–264 В переменного тока и оснащено встроенным вентиляторным охлаждением с управлением скоростью вращения, активной коррекцией коэффициента мощности, функцией программирования выходного напряжения, удалённым включением/выключением, удалённой компенсацией падения напряжения на проводах и активным распределением тока при параллельной работе.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 3000 | Номинальная мощность серии: 3000 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Функции и особенности
- Входное напряжение переменного тока 180–264 В.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 90% для исполнения 24 В.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока при параллельной работе до 9000 Вт в конфигурации 2+1.
- Встроенные функции удалённого включения/выключения, удалённой компенсации, вспомогательного питания и сигнала Power OK.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Опциональное защитное покрытие.
Области применения
- Фабричная автоматизация и промышленное управление.
- Измерительное и испытательное оборудование.
- Лазерные системы.
- Оборудование для прожига и предварительного прогрева.
- Цифровое вещание.
- Радиочастотные приложения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 125 А |
| Диапазон тока | 0–125 А |
| Номинальная мощность | 3000 Вт |
| Диапазон подстройки выходного напряжения | 22–28 В |
| Нестабильность по входному напряжению | ±1,0% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 80 мс при полной нагрузке |
| Время удержания | 10 мс при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск по напряжению | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 180–264 В переменного тока, 254–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД | 90% |
| Потребляемый ток | 16 А при 230 В переменного тока |
| Пусковой ток | 60 А при 230 В переменного тока |
| Ток утечки | <2,0 мА при 240 В переменного тока |
| Коэффициент мощности | 0,95 при 230 В переменного тока и полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 100–112% от номинальной выходной мощности |
| Режим перегрузки | Пользовательски настраиваемое непрерывное ограничение тока либо ограничение тока с задержанным отключением через 5 секунд; повторное включение для восстановления |
| Перенапряжение | 28,8–33,6 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −20…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс A |
| Проводимые помехи | BS EN/EN55032 (CISPR32), CNS15936 | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное излучение | BS EN/EN61000-4-3 | Уровень 3 |
| Электрические быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 2 кВ линия-земля; уровень 2, 1 кВ линия-линия |
| Наведённые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Стандарты помехоустойчивости | BS EN/EN55035, BS EN/EN61000-6-2, BSMI CNS13438 | --- |
Функциональные сигналы и интерфейсы
| Параметр | Значение |
| Сигнал аварии | Power OK через контакты P OK и P OK GND; P OK2 и P OK GND2 |
| Удалённое включение/выключение | Реализуется через CN1, CN2 и CN3 |
| Вспомогательное питание | 12 В / 0,1 А, только для цепи удалённого ON-OFF |
| Программирование выходного напряжения | Подключение внешнего источника постоянного напряжения между PV и -S |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,25 В |
Параллельная работа и распределение тока
| Параметр | Значение |
| Встроенная функция распределения тока | Да, активная |
| Максимальное число параллельных блоков | До 3 |
| Максимальная суммарная мощность | До 9000 Вт или (2+1) блоков |
| Условие согласования выходных напряжений | Разность не более 0,2 В |
| Максимальный суммарный выходной ток | (Номинальный ток одного блока) × (число блоков) × 0,9 |
| Примечание по малым токам | При суммарном токе менее 3% от суммарного номинального тока распределение тока может быть не полностью сбалансировано |
| Ограничение при параллельной работе | Функция программирования выходного напряжения недоступна |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 677,3 тыс. ч минимум по Telcordia SR-332 (Bellcore) при 25 °C; 75,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 278 × 177,8 × 63,5 мм |
| Типоразмер | 2U |
| Масса | 4 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 4 шт. |
| Масса упаковки | 16 кг |
| Объём упаковки | 2,04 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, нестабильность по входу и нестабильность по нагрузке.
- Источником питания является компонент, предназначенный для установки в конечное изделие. Испытания ЭМС проводились при монтаже на металлическую пластину 720 × 360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- При высоте эксплуатации выше 2000 м требуется учитывать снижение допустимой температуры: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
Дополнительные сведения по подключению
Для входа переменного тока предусмотрены клеммы AC/L, AC/N и FG. Для управления, сигнальных цепей и функций программирования используются разъёмы CN1, CN2 и CN3. CN1 и CN2 электрически соединены внутри устройства. По умолчанию перемычками замкнуты PV и PS, а также OLP и OL-SD. При использовании удалённой компенсации и параллельной работы необходимо соблюдать требования к разводке сигнальных проводов, в том числе скручивание пар и подключение цепей дистанционного измерения только к ведущему блоку.
