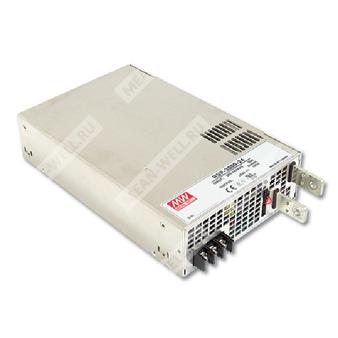

RSP-3000-48 - одновыходный промышленный AC/DC источник питания мощностью 3000 Вт для систем автоматизации и электроники.
Расшифровка партномера
| Позиция |
Значение |
| RSP |
Серия источников питания Mean Well RSP |
| 3000 |
Номинальная мощность 3000 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и основные особенности
RSP-3000-48 — это закрытый одновыходный AC/DC источник питания промышленного класса. Модель рассчитана на питание от сети переменного тока 180–264 В и обеспечивает стабилизированное выходное напряжение 48 В для нагрузок, требующих высокой мощности, высокой эффективности и возможности интеграции в автоматизированные системы.
Блок оснащён активным корректором коэффициента мощности, встроенным вентиляторным охлаждением с управлением скоростью вращения, а также набором сервисных функций для промышленной интеграции: программирование выходного напряжения, дистанционное включение/выключение, удалённая компенсация падения напряжения, вспомогательное питание, сигнал Power OK и активное распределение тока при параллельной работе.
Особенности
- Входное напряжение переменного тока 180–264 В.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД, до 91,5%.
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока.
- Программируемое выходное напряжение.
- Активное распределение тока при параллельной работе до 9000 Вт в конфигурации 2+1.
- Встроенные функции дистанционного включения/выключения, удалённой обратной связи по напряжению, вспомогательного питания и сигнала Power OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие печатных узлов.
- Промышленное исполнение для систем автоматизации, измерительной техники и RF-применений.
Области применения
- Системы заводской автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для burn-in испытаний.
- Цифровое вещание.
- Радиочастотные приложения.
Описание
RSP-3000-48 представляет собой импульсный источник питания в закрытом корпусе мощностью 3 кВт с одним выходом 48 В. Серия предназначена для работы от сети 180–264 В AC и рассчитана на промышленное применение, где требуются высокая удельная мощность, стабильность выходных параметров и расширенные функции управления.
Охлаждение осуществляется встроенным вентилятором с регулировкой скорости, что обеспечивает работоспособность в расширенном температурном диапазоне. Конструкция серии предусматривает возможность программирования выходного напряжения, активное распределение тока при параллельном соединении нескольких блоков, дистанционное управление, а также функции удалённого контроля и индикации состояния.
Таблица параметров
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Номинальный выходной ток |
62,5 А |
| Диапазон выходного тока |
0–62,5 А |
| Номинальная мощность |
3000 Вт |
| Регулировка выходного напряжения |
43–56 В |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
| Время установления и нарастания |
1000 мс, 80 мс при полной нагрузке |
| Время удержания |
10 мс при полной нагрузке |
| Пульсации и шум |
200 мВ п-p |
| Допуск по выходному напряжению |
±0,5% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
180–264 В AC / 254–370 В DC |
| Диапазон частоты |
47–63 Гц |
| КПД |
91,5% |
| Коэффициент мощности |
0,95 при 230 В AC и полной нагрузке |
| Пусковой ток |
60 А при 230 В AC |
| Ток утечки |
< 2,0 мА при 240 В AC |
| Потребляемый ток |
20 А при 180 В AC; 16 А при 230 В AC |
Выход
| Параметр |
Значение |
| Номинальное напряжение |
48 В |
| Номинальный ток |
62,5 А |
| Диапазон тока |
0–62,5 А |
| Выходная мощность |
3000 Вт |
| Диапазон регулировки напряжения |
43–56 В |
| Пульсации и шум |
200 мВ п-p |
| Стабилизация по сети |
±1,0% |
| Стабилизация по нагрузке |
±0,5% |
Защиты
| Вид защиты |
Параметры и реакция |
| Перегрузка |
100–112% от номинальной выходной мощности; пользовательская настройка: непрерывное ограничение тока либо ограничение тока с задержанным отключением через 5 секунд и повторным запуском после повторного включения питания |
| Перенапряжение |
57,6–67,2 В; отключение выходного напряжения с автоматическим восстановлением после повторного включения питания |
| Перегрев |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-20…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент |
±0,05%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Функциональные возможности
| Функция |
Характеристика |
| Программирование выходного напряжения |
Диапазон для 48 В модели: 9,6–56 В |
| Удалённая обратная связь по напряжению |
Компенсация падения напряжения на проводах нагрузки до 0,25 В |
| Дистанционное включение/выключение |
Поддерживается через интерфейсы CN1, CN2 и CN3 |
| Сигнал Power OK |
Релейный контакт и TTL-выход |
| Вспомогательное питание |
12 В, 0,1 А |
| Активное распределение тока |
До 9000 Вт при параллельной работе 2+1 |
Сигнальные и интерфейсные выводы
| Вывод |
Назначение |
| P OK GND |
Земля сигнала Power OK |
| P OK |
Сигнал Power OK, релейный контакт |
| P OK GND2 |
Земля сигнала Power OK |
| P OK2 |
Сигнал Power OK, TTL |
| RCG |
Общий вывод дистанционного включения/выключения |
| RC |
Дистанционное включение/выключение |
| AUXG |
Общий вывод вспомогательного питания |
| AUX |
Вспомогательный выход |
| OLP |
Выбор типа защиты от перегрузки |
| OL-SD |
Выбор типа защиты от перегрузки |
Параллельная работа
Источник питания имеет встроенную функцию активного распределения тока и допускает параллельное соединение до 3 блоков. Разность выходных напряжений между параллельно работающими блоками должна быть менее 0,2 В. Максимальный суммарный ток при параллельной работе определяется выражением:
Максимальный выходной ток при параллельной работе = номинальный ток одного блока × количество блоков × 0,9
При суммарном токе менее 3% от общего номинального тока распределение тока между блоками может быть не полностью равномерным. При параллельной работе линии +S, -S и CS должны быть соединены между собой. Функция программирования выходного напряжения в режиме параллельной работы недоступна.
Трёхфазное включение
Допускается применение трёх блоков RSP-3000 для работы в трёхфазной сети в схемах 3-фазной 3-проводной и 3-фазной 4-проводной конфигурации, включая варианты 220/380 В и 190/110 В.
Надёжность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
677,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 75,2 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты |
278 × 177,8 × 63,5 мм |
| Габариты в дюймах |
10,9 × 7 × 2,5 дюйма |
| Масса |
4 кг |
| Упаковка |
4 шт. / 16 кг / 2,04 CUFT |
Безопасность и ЭМС
| Параметр |
Значение |
| Электрическая прочность |
Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL62368-1, CSA C22.2 №62368-1, TUV BS EN/EN62368-1, BSMI CNS15598-1, AS/NZS62368.1, IS13252(Part1)/IEC60950-1, EAC TP TC 004 |
| Эмиссия |
Проводимые помехи — класс B; излучаемые помехи — класс A |
| Иммунитет |
ESD: уровень 3, 8 кВ воздух, 4 кВ контакт; излучаемое поле: уровень 3; EFT/Burst: уровень 3; Surge: уровень 3; проводимые помехи: уровень 3; магнитное поле: уровень 4; провалы и прерывания: >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к параллельно включённым конденсаторам 0,1 мкФ и 47 мкФ.
- Допуск по выходному напряжению включает настройку, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие.
- Температурное снижение допустимой нагрузки выше 2000 м по высоте: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
