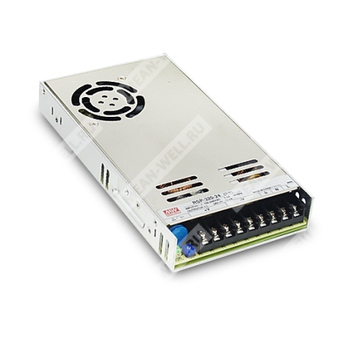

RSP-320-12 - импульсный источник питания 320 Вт с активной коррекцией коэффициента мощности и выходом 12 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 320 | Номинальная мощность 320 Вт |
| 12 | Выходное напряжение 12 В |
Назначение и краткое описание
RSP-320-12 — это закрытый AC/DC источник питания с одним выходом, предназначенный для питания промышленного оборудования от сети переменного тока с активной коррекцией коэффициента мощности и принудительным охлаждением.
Модель рассчитана на работу от универсального входа 88...264 В переменного тока и обеспечивает стабилизированное напряжение 12 В постоянного тока с мощностью до 320,4 Вт.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД до 88%.
- Принудительное охлаждение встроенным вентилятором с управлением скоростью.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения.
- Возможность работы на высоте до 5000 м.
- Опциональное конформное покрытие.
- Закрытое исполнение для установки в конечное оборудование.
Области применения
- Системы промышленной автоматизации и управления.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование для отработки и испытаний.
- Радиочастотные применения.
Описание
RSP-320-12 относится к серии RSP-320 и представляет собой источник питания мощностью 320 Вт в закрытом металлическом корпусе. Устройство работает от сети 88...264 В AC или 124...370 В DC и предназначено для построения промышленной аппаратуры, где требуется стабильное напряжение 12 В при высоком уровне помехоустойчивости и хорошем коэффициенте мощности.
В конструкции предусмотрены активный PFC-каскад, схема ограничения пускового тока, PWM/PFC управление, защита от перегрузки и перенапряжения, а также защита от перегрева. Охлаждение осуществляется встроенным вентилятором с функцией контроля скорости, что позволяет использовать изделие при температурах окружающей среды до +70 °C с учетом дерейтирования.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 26,7 А |
| Диапазон тока | 0...26,7 А |
| Номинальная мощность | 320,4 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 10...13,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В AC |
| Диапазон входного постоянного напряжения | 124...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC, >0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 2,7 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
| Время запуска | 1500 мс, 50 мс/230 В AC |
| Время запуска | 3000 мс, 50 мс/115 В AC при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке, 230 В AC/115 В AC |
Параметры защиты
| Защита | Уровень срабатывания / режим |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Перегрузка по выходу 12 В | 13,8...16,2 В |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Защита отключает выходное напряжение, повторный запуск выполняется после повторной подачи питания |
| Перегрев | Выходное напряжение отключается, восстановление происходит автоматически после снижения температуры |
Электрические и эксплуатационные параметры
| Параметр | Значение |
| КПД | 88% |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Рабочая высота | 5000 м |
Совместимость по ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part1), IEC60950-1, Dekra EN61558-1/2-16, IEC61558-1/2-16 |
| ЭМС, излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254, GB17625.1, KN32 |
| ЭМС, помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, light industry level, BS EN, EAC TP TC 020 |
MTBF
| Методика расчета | Наработка на отказ |
| Telcordia SR-332 (Bellcore) | 1826,4 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 192,9 тыс. ч минимум |
Габариты и упаковка
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Габариты | 8,46 × 4,53 × 1,18 дюйма |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, регулировку по линии и регулировку по нагрузке.
- Дерейтинг может потребоваться при низком входном напряжении. Необходимо проверять кривую дерейтирования.
- Понижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
- Для зарядных применений следует обращаться в Mean Well за подробностями.
- Суммарная внешняя выходная емкость не должна превышать 5000 мкФ.
Сведения по маркировке серии
Серия RSP-320 включает модели на 2,5 В, 3,3 В, 4 В, 5 В, 7,5 В, 12 В, 13,5 В, 15 В, 24 В, 27 В, 36 В и 48 В. Для модели RSP-320-12 применены параметры, соответствующие таблице для исполнения 12 В.
