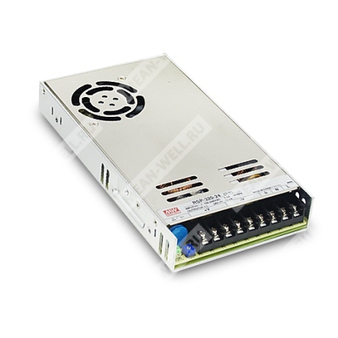

RSP-320-15 — импульсный источник питания 320 Вт с одним выходом 15 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP с одним выходом и функцией PFC |
| 320 | Номинальная мощность серии 320 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Общее назначение
RSP-320-15 — это закрытый AC/DC источник питания промышленного применения с одним выходом 15 В, встроенной активной коррекцией коэффициента мощности, принудительным воздушным охлаждением и расширенной защитой по выходу и температуре. Предназначен для питания промышленной автоматики, измерительной аппаратуры, лазерных установок, испытательных стендов, Burn-in систем и RF-приложений.
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 88,5% для модели 15 В.
- Принудительное воздушное охлаждение встроенным вентилятором с управлением скоростью.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
- Допустимая высота эксплуатации до 5000 м.
- Опциональное конформное покрытие.
Области применения
- Системы промышленной автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Стенды прогрева и долговременного испытания.
- RF-оборудование.
Описание
RSP-320-15 относится к серии RSP-320 — закрытых источников питания AC/DC с одним выходом и активной коррекцией коэффициента мощности. Серия рассчитана на работу от сети 88…264 В переменного тока и обеспечивает стабилизированное выходное напряжение 15 В при номинальном токе 21,4 А. Конструкция предусматривает встроенный вентилятор с управлением скоростью, что позволяет эксплуатировать изделие при температуре окружающей среды до +70 °C с учетом дерейтинг-кривой.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 21,4 А |
| Диапазон тока нагрузки | 0…21,4 А |
| Номинальная мощность | 321 Вт |
| Пульсации и шум | 150 мВп-p |
| Диапазон подстройки выходного напряжения | 13,5…18 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1500 мс, 50 мс / 230 В перем. тока; 3000 мс, 50 мс / 115 В перем. тока при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В переменного тока; 124…370 В постоянного тока |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 88,5% |
| Пусковой ток | 20 А / 115 В переменного тока; 40 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
| Типовое потребление по переменному току | 2,7 А / 115 В переменного тока; 1,5 А / 230 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Порог срабатывания защиты от перенапряжения | 18,8…21,8 В |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part1), IEC60950-1 (кроме 2,5 В и 48 В), Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 2 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN / BS EN, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 (только для 5 В) |
| Иммунитет ЭМС | EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; уровень light industry; BS EN / BS EN; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1826,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 CUFT |
Механические данные
| Параметр | Значение |
| Корпус | Case No. 207A |
| Способ охлаждения | Принудительное воздушное охлаждение встроенным вентилятором |
| Монтаж | На шасси, с отверстиями крепления M4 |
| Подключение | Клеммная колодка |
Примечания
- Если не указано иное, все параметры измерены при входе 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- Дерейтинг может потребоваться при низком входном напряжении; следует учитывать дерейтинг-кривую.
- Снижение допустимой мощности по температуре окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; EMC-испытания выполняются на монтажной металлической пластине 360 × 360 мм толщиной 1 мм.
- Для зарядных приложений следует обращаться к Mean Well за подробностями.
- Строго рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
