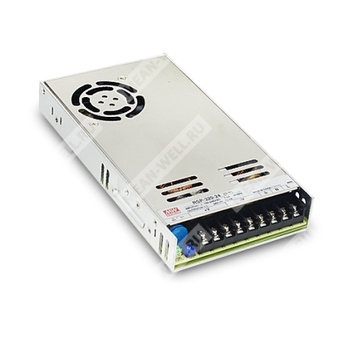

RSP-320-24
RSP-320-24 - закрытый AC/DC источник питания 24 В для промышленной автоматики с активным PFC.
RSP-320-24 — это одно выходное импульсное AC/DC питающее устройство мощностью 320 Вт в закрытом исполнении, рассчитанное на промышленное применение. Модель обеспечивает выход 24 В постоянного тока, активную коррекцию коэффициента мощности, широкий диапазон входного напряжения и встроенные виды защиты.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 320 | Номинальная мощность 320 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения питания.
- Предназначен для установки в конечное оборудование.
Области применения
- Промышленные системы управления и автоматики.
- Измерительное и испытательное оборудование.
- Лазерное оборудование.
- Стенды приработки и испытаний.
- Радиочастотные приложения.
Описание
RSP-320-24 представляет собой закрытый источник питания AC/DC с одним выходом, предназначенный для промышленного применения. Устройство работает от сети 88–264 В переменного тока и обеспечивает стабилизированное выходное напряжение 24 В. Серия рассчитана на работу в составе конечного оборудования и отличается активным PFC, высоким КПД и принудительным охлаждением.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 13,4 А |
| Диапазон тока | 0 ~ 13,4 А |
| Номинальная мощность | 321,6 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 20 ~ 26,4 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 264 В переменного тока, 124 ~ 370 В постоянного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
| Типовое время запуска | 1500 мс при 230 В AC; 3000 мс при 115 В AC, при полной нагрузке |
| Типовое время удержания | 8 мс при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности |
| Уровень срабатывания защиты от перегрузки | 15,7 ~ 18,4 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18,8 ~ 21,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | −30 ~ +70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения | −40 ~ +85 °C |
| Влажность хранения | 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, 60 мин по каждой из осей X, Y, Z |
| Высота эксплуатации | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part 1) / IEC60950-1, Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше, одобрено |
| Помехоэмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN32 только для моделей 5 В |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, light industry level, BS EN, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1826,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и упаковка
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Габариты в дюймах | 8,46 × 4,53 × 1,18 inch |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 CUFT |
Примечания
1. Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц полосы пропускания с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
4. Дерейтинг необходим при низком входном напряжении. Следует обратиться к кривой дерейтирования для подробностей.
5. Снижение выходной мощности по температуре составляет 3,5%/1000 м при безвентиляторном исполнении и 5%/1000 м при исполнении с вентилятором для высоты эксплуатации выше 2000 м.
6. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Испытания ЭМС должны проводиться в составе оборудования; конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС.
7. Для зарядных применений следует обращаться к Mean Well за подробностями.
8. Настоятельно рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
