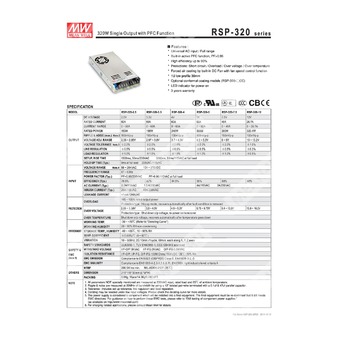

RSP-320-27
RSP-320-27 - импульсный источник питания 320 Вт с одним выходом, активным PFC и защитами для промышленной аппаратуры.
Назначение
RSP-320-27 — это закрытый AC/DC источник питания с одним выходом номинальной мощностью 320 Вт, предназначенный для промышленной электроники, автоматизации, измерительной техники и других нагрузок, требующих стабилизированного постоянного напряжения 27 В.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | RSP-320 | Серия источников питания с одним выходом и активной коррекцией коэффициента мощности |
| Выходное напряжение | 27 | Номинальное выходное напряжение 27 В постоянного тока |
Особенности
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Принудительное воздушное охлаждение встроенным вентилятором с управлением скоростью.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация включения.
- Допустимая работа на высоте до 5000 м.
- Опциональное конформное покрытие.
Применение
- Оборудование промышленной автоматизации.
- Измерительные и испытательные системы.
- Лазерное оборудование.
- Стенды долговременного прогона.
- Радиочастотные приложения.
Описание
RSP-320-27 представляет собой закрытый источник питания AC/DC серии RSP-320 с одним выходом. Устройство рассчитано на работу от сети 88–264 В переменного тока или 124–370 В постоянного тока и обеспечивает стабилизированное выходное напряжение 27 В. Для повышения электромагнитной совместимости и энергоэффективности применена активная схема PFC. Охлаждение осуществляется встроенным вентилятором с регулированием скорости в зависимости от температуры, что позволяет применять изделие в промышленной аппаратуре с повышенными тепловыми нагрузками.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный ток | 11,9 А |
| Диапазон тока | 0–11,9 А |
| Номинальная мощность | 321,3 Вт |
| Пульсации и шум | 200 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 26–31,5 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления и нарастания | 1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88–264 В AC; 124–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 89% |
| Потребляемый ток AC | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 27,6–32,4 В |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 32,9–38,3 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с повторным включением для восстановления |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Высота эксплуатации | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part 1), IEC60950-1; Dekra EN61558-1/2-16, IEC61558-1/2-16 для моделей 12 В и выше |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–земля: 2 кВ AC; выход–земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм минимум / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254 класс B, GB17625.1, KN 32 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, уровень light industry, BS EN, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 CUFT |
Надежность
| Параметр | Значение |
| MTBF | 1826,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку допуска, регулирование по линии и по нагрузке.
4. Может потребоваться дерейтирование при пониженном входном напряжении. Следует проверить кривую дерейтирования для получения подробностей.
5. Дерейтирование по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
6. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
7. Для зарядных применений следует проконсультироваться с Mean Well для получения деталей.
8. Настоятельно рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
