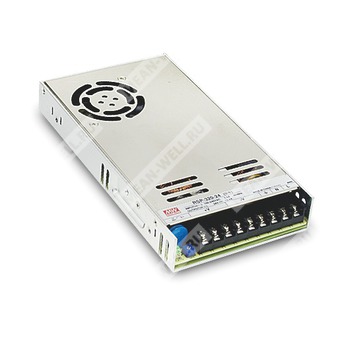

RSP-320-36
RSP-320-36 - источник питания AC/DC 320 Вт с активным PFC и выходным напряжением 36 В для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 320 | Номинальная мощность 320 Вт |
| 36 | Выходное напряжение 36 В |
Краткое назначение
RSP-320-36 предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 36 В с мощностью до 320,4 Вт для промышленной аппаратуры.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Принудительное воздушное охлаждение встроенным вентилятором с контролем скорости.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикация включения питания светодиодом.
- Возможность работы на высоте до 5000 м.
- Опциональное конформное покрытие.
Применение
- Оборудование промышленной автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерные системы.
- Испытательные стенды и burn-in установки.
- Радиочастотные приложения.
Описание
RSP-320-36 представляет собой закрытый источник питания AC/DC серии RSP-320 с одним выходом и активной коррекцией коэффициента мощности. Модель рассчитана на питание от сети 88…264 В переменного тока или 124…370 В постоянного тока и формирует стабилизированное выходное напряжение 36 В. Прибор охлаждается встроенным вентилятором с управлением скоростью, что позволяет применять его в оборудовании с повышенными тепловыми нагрузками. Серия ориентирована на промышленное использование, где требуются высокая плотность мощности, развитые функции защиты и стабильные электрические характеристики.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 36 В |
| Номинальный ток | 8,9 А |
| Диапазон тока | 0…8,9 А |
| Номинальная мощность | 320,4 Вт |
| Пульсации и шум | 220 мВ п-п |
| Диапазон подстройки выходного напряжения | 32,4…39,6 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Нагрузочная стабилизация | ±0,2% |
| Время установки, нарастания | 1500 мс, 50 мс / 230 В AC; 3000 мс, 50 мс / 115 В AC при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В AC; 124…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| Входной ток | 2 A при 230 В AC; 4 A при 115 В AC |
| Пусковой ток | 20 A при 115 В AC; 40 A при 230 В AC |
| Потребляемый ток утечки | < 1 мА / 240 В AC |
| Средний КПД | 89% |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Порог срабатывания защиты по перегрузке | 32,9…38,3 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41,4…48,6 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/BS EN/EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1, KN 32 (только для 5 В) |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11; EN55035; уровень light industry; BS EN/BS EN/EAC TP TC 020 |
Безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part 1), IEC60950-1, Dekra EN 61558-1/2-16, IEC 61558-1/2-16 (для моделей 12 В и выше), сертифицировано |
Механические данные
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 CUFT |
| Исполнение | Закрытый корпус |
| Охлаждение | Встроенный вентилятор с управлением скоростью |
Надежность
| Параметр | Значение |
| MTBF | 1826,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает в себя допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Для низких входных напряжений может потребоваться дерейтинг; следует проверять дерейтинг-кривую.
- Температурный дерейтинг составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Испытания на ЭМС выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для зарядных приложений следует консультироваться с Mean Well.
- Строго рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
