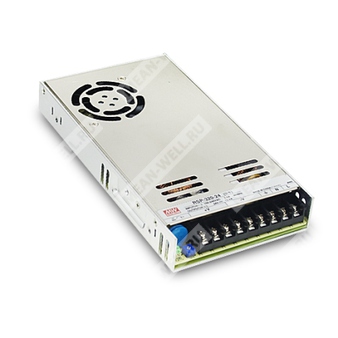

RSP-320-4 - источник питания AC/DC на 320 Вт с одним выходом и активной коррекцией коэффициента мощности.
RSP-320 series — это серия закрытых источников питания переменного/постоянного тока с одним выходом, предназначенных для промышленного применения. Модель RSP-320-4 обеспечивает выходное напряжение 4 В при высокой выходной мощности, встроенной активной коррекции коэффициента мощности, принудительном воздушном охлаждении и расширенном наборе защит.
Расшифровка партномера
| Позиция | Значение |
| RSP | Серия источников питания Mean Well RSP |
| 320 | Номинальная мощность серии: 320 Вт |
| 4 | Выходное напряжение: 4 В |
Назначение и особенности
- Универсальный вход переменного тока, полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором с функцией управления скоростью.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикация включения.
- Допустимая высота эксплуатации до 5000 м.
- Опциональное защитное покрытие.
Области применения
- Оборудование промышленной автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерные установки.
- Оборудование для длительных прогонов и стендовых испытаний.
- Радиочастотные приложения.
Описание
RSP-320-4 представляет собой импульсный источник питания AC/DC закрытого исполнения с одним выходом. Устройство рассчитано на питание от сети 88...264 В переменного тока и способно работать в широком диапазоне условий эксплуатации. Для обеспечения стабильной работы при высокой плотности мощности применяется встроенный вентилятор и схема активной коррекции коэффициента мощности. Модель ориентирована на промышленную электронику, где требуется низкое выходное напряжение 4 В при токе до 60 А.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 4 В |
| Номинальный ток | 60 А |
| Диапазон тока | 0...60 А |
| Номинальная мощность | 240 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 3,7...4,3 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88...264 В переменного тока; 124...370 В постоянного тока |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Ток потребления | 2,7 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток | 20 А / 115 В AC; 40 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установки | 1500 мс при 230 В AC; 3000 мс при 115 В AC, при полной нагрузке |
| Время нарастания | 50 мс при 230 В AC; 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 4,5...5,3 В |
| Защита от перенапряжения | 5,75...6,75 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учетом дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Рабочая высота | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254, GB17625.1, KN 32 |
| Иммунитет | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, уровень light industry, BS EN, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, CCC GB4943.1, IS13252(Part1)/IEC60950-1, Dekra EN61558-1/2-16, IEC61558-1/2-16 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 215 × 115 × 30 мм |
| Масса | 0,9 кг |
| Упаковка | 15 шт.; 14,5 кг; 0,67 куб. фута |
Монтаж и подключение
| Параметр | Значение |
| Исполнение | Закрытый корпус |
| Охлаждение | Принудительное, встроенный вентилятор |
| Клеммное подключение | Клеммная колодка |
| Назначение выводов | AC/L, AC/N, FG, DC OUTPUT +V, DC OUTPUT -V |
| Настройка выхода | Подстроечный элемент +V ADJ |
Надежность
| Параметр | Значение |
| MTBF | 1826,4 тыс. часов минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Дерейтирование требуется при низком входном напряжении. Необходимо сверяться с кривой дерейтирования.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное изделие должно быть повторно проверено на соответствие требованиям по ЭМС после монтажа.
- Для зарядных применений следует консультироваться с Mean Well.
- Настоятельно рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
