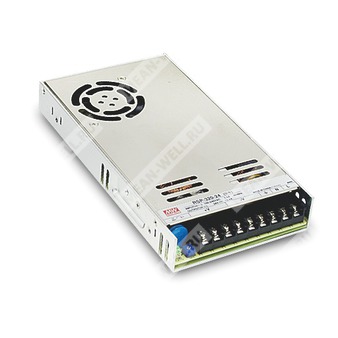

RSP-320-48 - одно выходной AC/DC источник питания 320 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 320 | Номинальная мощность 320 Вт |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
RSP-320-48 представляет собой закрытый импульсный источник питания переменного/постоянного тока с одним выходом, рассчитанный на питание промышленной аппаратуры от сети 88…264 В переменного тока или 124…370 В постоянного тока. Модель оснащена активной коррекцией коэффициента мощности, встроенным вентилятором с регулированием скорости и полным набором защит от перегрузки, перенапряжения и перегрева.
Особенности
- Универсальный вход переменного тока в широком диапазоне.
- Встроенная функция активной коррекции коэффициента мощности.
- Высокий КПД до 89,5%.
- Принудительное воздушное охлаждение встроенным вентилятором с управлением скоростью.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 5000 м.
- Опциональное защитное конформное покрытие.
- Светодиодная индикация наличия питания.
Области применения
- Оборудование промышленной автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерные установки.
- Испытательные стенды.
- Радиочастотные приложения.
Описание
RSP-320-48 является источником питания класса industrial enclosed type. Конструкция рассчитана на эксплуатацию в составе законченного оборудования. Номинальное выходное напряжение составляет 48 В, при этом предусмотрена регулировка в диапазоне 41…56 В. При полной нагрузке модель обеспечивает номинальную мощность 321,6 Вт. Источник питания предназначен для применения в системах, где требуется стабильное напряжение постоянного тока, высокий коэффициент мощности и повышенная плотность мощности в корпусе 215 × 115 × 30 мм.
Расшифровка основных параметров
| Параметр | Значение |
| Серия | RSP-320 |
| Тип изделия | Одно выходной источник питания AC/DC |
| Номинальная выходная мощность | 320 Вт |
| Номинальное выходное напряжение | 48 В |
| Назначение | Промышленное питание с активной коррекцией коэффициента мощности |
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 6,7 А |
| Диапазон тока | 0…6,7 А |
| Номинальная мощность | 321,6 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон подстройки выходного напряжения | 41…56 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,2% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88…264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 124…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовой КПД | 89,5% |
| Пусковой ток | 20 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Ток утечки | <1 мА при 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время установки, нарастания | 1500 мс, 50 мс при 230 В переменного тока; 3000 мс, 50 мс при 115 В переменного тока, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Защита от перегрузки | 105…135% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 58,4…68 В |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 58,4…68 В |
| Тип защиты от перенапряжения | Выключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Part 1), IEC60950-1 (кроме 2,5 В и 48 В), Dekra EN 61558-1/2-16, IEC 61558-1/2-16 для моделей 12 В и выше |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254 Class B, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, уровень light industry, BS EN, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| MTBF | 1826,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 215 × 115 × 30 мм |
| Габариты в дюймах | 8,46 × 4,53 × 1,18 inch |
| Исполнение | Корпусной источник питания с принудительным охлаждением вентилятором |
| Монтаж | На шасси, корпусное исполнение |
Подключение
| Номер контакта | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG |
| 4…6 | Выход DC, -V |
| 7…9 | Выход DC, +V |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,9 кг |
| Упаковка | 15 шт. / 14,5 кг / 0,67 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установившееся отклонение, регулировку по линии и по нагрузке.
- Может потребоваться снижение нагрузки при пониженном входном напряжении. Требуется проверка по кривой дерейтинга.
- Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
- Источник питания рассматривается как компонент, который должен быть установлен в конечное оборудование. Испытания ЭМС выполняются на монтажной панели 360 мм × 360 мм × 1 мм. Конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для зарядных приложений следует консультироваться с Mean Well по деталям применения.
- Рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
