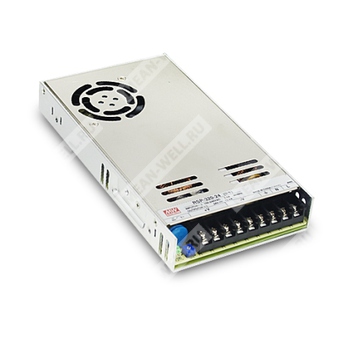

RSP-320-5
Особенности
Универсальный вход AC / Полный диапазон
Встроенная активная функция коррекции коэффициента мощности (PFC)
Высокий КПД до 88%
Пр принудительном охлаждении с помощью встроенного вентилятора постоянного тока с функцией контроля скорости вентилятора
Защита: короткое замыкание / перегрузка / перенапряжение / перегрев
Возможность работы на высоте до 5000 метров
Возможность нанесения защитного покрытия
Светодиодный индикатор наличия питания
Применение
Управление промышленной автоматикой
Тестовое и измерительное оборудование
Лазерное оборудование
Фабричные испытательные установки
Радиочастотные приложения
Описание
RSP-320 — это 320Вт одноканальный импульсный источник питания в кожухе типа AC/DC. Данная серия предназначена для работы в диапазоне входных напряжений 88~264В AC и включает модели с наиболее востребованными уровнями выходного напряжения для промышленности. Каждый модуль охлаждается встроенным вентилятором с управлением скоростью в зависимости от температуры, способным работать при температуре до 70°C.
Cпецификация
Модель: RSP-320-5
Выходные параметры
Напряжение постоянного тока: 5В
Номинальный ток: 60А
Диапазон рабочего тока: 0 ~ 60A
Номинальная мощность: 300Вт
Пульсации и шум (макс.): 150мВ пик-пик
Диапазон подстройки напряжения: 4.5 ~ 5.5В
Отклонение по напряжению: ±2.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±1.0%
Время готовности, время нарастания: 1500мс, 50мс/230В AC; 3000мс, 50мс/115В AC при полной нагрузке
Время удержания напряжения: 8мс при полной нагрузке 230В AC/115В AC
Входные параметры
Диапазон напряжения: 88 ~ 264В AC / 124 ~ 370В DC
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типично): PF>0.95/230В AC; PF>0.98/115В AC при полной нагрузке
Потребляемый ток AC (типично): 4А/115В AC; 2А/230В AC
Стартовый ток: 20А/115В AC; 40А/230В AC
Ток утечки: менее 1 мА / 240В AC
Защита
Перегрузка: 105 ~ 135% выходной мощности. Тип защиты: режим прерывистого ограничения нагрузки, автоматическое восстановление после устранения неисправности
Перенапряжение: 5.75 ~ 6.75В. Тип защиты: отключение выходного напряжения, восстановление после повторного подключения питания
Перегрев: отключение выходного напряжения, автоматическое восстановление после понижения температуры
Среда эксплуатации
Рабочая температура: от -30 до +70°C (см. график дерейтирования)
Рабочая влажность: от 20 до 90% RH, без конденсации
Температура и влажность хранения: -40 ~ +85°C, 10 ~ 95% RH
Температурный коэффициент: ±0.03%/°C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 2G, 10 мин./1 цикл, по 60 мин. по каждой из осей X, Y, Z
Рабочая высота: 5000 метров
Безопасность и электромагнитная совместимость
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1, AS/NZS 60950.1, IS13252 (Часть 1)
Испытательное напряжение: вход-выход: 3кВ AC; вход-корпус: 2кВ AC; выход-корпус: 0,5кВ AC
Сопротивление изоляции: вход-выход, вход-корпус, выход-корпус: 100МОм / 500В DC / 25°C / 70% RH
Эмиссия ЭМС: Соответствие: EN55032 (CISPR32) Класс B, EN61000-3-2, -3, Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438, GB9254, GB17625.1, KN 32 (только для 5В)
Иммунитет ЭМС: Соответствие: EN61000-4-2,3,4,5,6,8,11, EN55035, уровень для лёгкой промышленности, BS EN/EN55035, EAC TP TC 020
Другие параметры
MTBF: 1826,4 тыс. ч мин. по Telcordia SR-332 (Bellcore); 192,9 тыс. ч мин. по MIL-HDBK-217F (25°C)
Габариты: 215 × 115 × 30 мм (Д × Ш × В)
Вес: 0,9 кг; 15 шт./14,5 кг/0,67 куб. фута
Примечания
1. Все параметры НЕ оговорённые особо измерены при входном напряжении 230В AC, номинальной нагрузке и 25°C окружающей температуры.
2. Пульсации и шум измеряются на частоте 20МГц с применением 12" витой пары, терминалами с конденсатором 0,1мкФ и 47мкФ.
3. Отклонения включают настройку, нестабильности по входу и нагрузке.
4. Дерейтинг может потребоваться при низком входном напряжении; подробности смотрите на графике дерейтирования.
5. Дерейтинг по температуре для работы выше 2000м (6500фт): 3,5% на 1000м для моделей без вентилятора и 5% на 1000м для моделей с вентилятором.
6. Источник питания предназначен как компонент, который должен устанавливаться в конечное изделие. Все EMC-тесты проводятся на монтажной плате 360мм x 360мм с толщиной 2мм; требуется повторное подтверждение соответствия стандартам в составе конечного изделия.
7. Для эксплуатации в режиме зарядки батарей необходима консультация производителя.
8. Крайне рекомендуется, чтобы ёмкость внешнего выходного конденсатора не превышала 5000мкФ.
