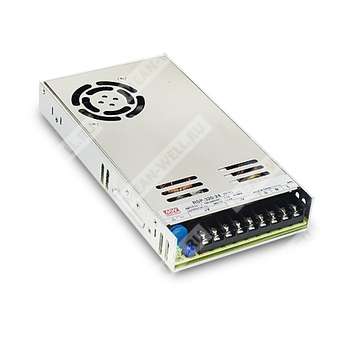

RSP-320-7.5 - импульсный AC/DC источник питания 320 Вт с активным PFC и одним выходом 7,5 В.
RSP-320-7.5 — закрытый промышленный источник питания переменного/постоянного тока серии RSP-320 с одним выходом, активным корректором коэффициента мощности, принудительным охлаждением и защитами от перегрузки, перенапряжения и перегрева.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания RSP |
| 320 | Номинальная мощность 320 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Назначение и особенности
Источник предназначен для промышленной автоматики, измерительного оборудования, лазерных установок, стендов burn-in и радиочастотных применений. Серия рассчитана на универсальный вход 88…264 В переменного тока или 124…370 В постоянного тока, обеспечивает высокий КПД и работу в широком диапазоне температур при наличии встроенного вентилятора с регулированием скорости.
Особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 90%.
- Принудительное воздушное охлаждение встроенным вентилятором с функцией контроля скорости.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа на высоте до 5000 м.
- Опциональное конформное покрытие.
- Светодиодный индикатор включения.
Применение
- Промышленная автоматика и системы управления.
- Измерительное и испытательное оборудование.
- Лазерные устройства.
- Оборудование burn-in.
- Радиочастотные приложения.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный ток | 40 А |
| Диапазон тока | 0…40 А |
| Номинальная мощность | 300 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 6…9 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 1500 мс, 50 мс при 230 В AC; 3000 мс, 50 мс при 115 В AC, при полной нагрузке |
| Время удержания | 8 мс при полной нагрузке |
| Защита от перегрузки | 105…135% от номинальной выходной мощности |
| Порог срабатывания защиты от перегрузки | 5,75…6,75 В |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Shut down o/p voltage, re-power on to recover |
| Порог защиты от перенапряжения | Не указан для 7,5 В в таблице |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 88…264 В AC; 124…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток | 2,7 А при 115 В AC; 1,5 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 1 мА при 240 В AC |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | –30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | –40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Защита
| Вид защиты | Описание |
| Перегрузка | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, Class B, EAC TP TC 020, CNS13438, GB9254, GB17625.1, KN 32 (только для версии V5) |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, уровень light industry, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1826,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 192,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 215 × 115 × 30 мм |
| Размеры в дюймах | 8,46 × 4,53 × 1,18 inch |
| Масса | 0,9 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 15 шт. |
| Масса упаковки | 14,5 кг |
| Объем упаковки | 0,67 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц, используя витую пару длиной 12 дюймов с оконечным конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает нестабильность по линии и по нагрузке.
- Возможна необходимость дерейтирования при низком входном напряжении. Следует учитывать кривую дерейтирования.
- Температурное дерейтирование: 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. EMC-испытания выполняются на монтаже в металлической пластине 360 × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно проверено на соответствие EMC.
- Для зарядных приложений следует консультироваться с Mean Well.
- Строго рекомендуется, чтобы внешняя выходная ёмкость не превышала 5000 мкФ.
