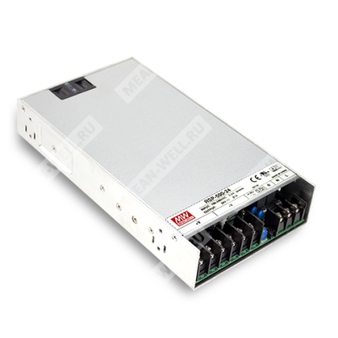

RSP-500-12 - импульсный источник питания 500 Вт с одним выходом 12 В и активной коррекцией коэффициента мощности.
Назначение
RSP-500-12 представляет собой закрытый AC/DC источник питания промышленного исполнения с одним стабилизированным выходом 12 В и выходной мощностью до 500,4 Вт. Изделие рассчитано на питание от универсальной сети переменного тока и допускает питание от постоянного тока в расширенном диапазоне входного напряжения. Источник оснащён активной коррекцией коэффициента мощности, принудительным охлаждением встроенным вентилятором, функциями дистанционного включения/выключения и дистанционного компенсационного контроля по нагрузке.
Расшифровка обозначения
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 500 | Номинальная выходная мощность 500 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Особенности
- Универсальный вход переменного тока с расширенным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 88% для версии 12 В.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Встроенное дистанционное включение/выключение.
- Встроенная функция дистанционного контроля по схеме remote sense.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Применение
- Системы промышленной автоматизации и управления.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование для burn-in испытаний.
- Радиочастотные применения.
Описание
RSP-500-12 относится к серии закрытых источников питания AC/DC мощностью 500 Вт с одним выходом. Модель предназначена для работы от сети 85…264 В AC и также поддерживает вход 120…370 В DC. Серия рассчитана на типовое промышленное применение, где требуется стабильное выходное напряжение, высокий КПД, наличие активной коррекции коэффициента мощности и сервисные функции для упрощения интеграции в оборудование.
Для версии 12 В предусмотрены регулировка выходного напряжения, дистанционное компенсирование падения напряжения на проводах нагрузки до 0,3 В, а также управление включением/выключением через контакт на разъёме CN100. Конструктивно источник выполнен в металлическом корпусе с воздушным охлаждением. Размеры корпуса составляют 230 × 127 × 40,5 мм.
Параметры выхода
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 41,7 А |
| Диапазон регулировки выходного тока | 0…41,7 А |
| Номинальная выходная мощность | 500,4 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 10…13,2 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,3% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 3000 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 14 мс при 115 В AC на полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Типовой коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| Типовой КПД | 88% |
| Типовой пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Типовой входной ток | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…130% от номинальной выходной мощности |
| Характеристика защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8…16,2 В |
| Характеристика защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное включение/выключение | ВКЛ: разомкнуто или 0…0,8 В DC между RC+ и RC- на CN100; ВЫКЛ: 4…10 В DC между RC+ и RC- на CN100 |
| Дистанционный контроль по нагрузке | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Управление вентилятором | Для версии 12 В: включение/выключение вентилятора по температуре |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность хранения | −40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252 (Part1):2010 / IEC 60950-1:2005 |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB/T 9254, CNS15936 Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN61000-6-2, BS EN/..., EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Размеры и масса
| Параметр | Значение |
| Габариты | 230 × 127 × 40,5 мм |
| Масса | 1,3 кг |
Упаковка
| Параметр | Значение |
| Упаковочная информация | 9 шт.; 12,7 кг; 0,7 куб. фута |
Подключение
| Разъём / клеммник | Назначение |
| TB1 | Ввод AC: 1 — AC/L, 2 — AC/N, 3 — FG |
| TB2 | Выход DC: 1…3 — DC OUTPUT -V, 4…6 — DC OUTPUT +V |
| CN100 | 1 — -S, 2 — +S, 3 — RC-, 4 — RC+ |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
- Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
- Возможна необходимость дерейтингa при низком входном напряжении; для подробностей следует использовать кривую дерейтингa.
- Для версий 3,3…5 В вентилятор всегда включён; для версий 12…48 В предусмотрено управление вентилятором включением/выключением.
- Источник питания является компонентом, предназначенным для установки в конечное изделие; конечное изделие должно подтверждать соответствие требованиям по ЭМС.
- Дерейтинг по температуре: 3,5%/1000 м для моделей с вентилятором и 5%/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
