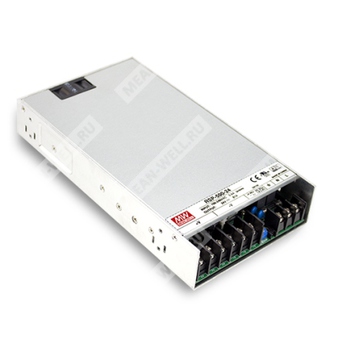

RSP-500-15 - импульсный источник питания 500 Вт с активной коррекцией коэффициента мощности для промышленного применения.
Расшифровка партномера
| Партномер | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 500 | Номинальная мощность 500 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
RSP-500-15 представляет собой закрытый AC/DC источник питания с одним выходом, рассчитанный на питание промышленной нагрузки от сети переменного или постоянного тока. Модель оснащена активной коррекцией коэффициента мощности, встроенным вентилятором с управлением по температуре, функциями дистанционного включения/выключения и дистанционного контроля напряжения на нагрузке.
Серия предназначена для применения в системах промышленной автоматики, измерительной аппаратуре, лазерных установках, испытательном оборудовании, RF-приложениях и иных областях, где требуется стабильное питание средней мощности.
Основные особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Встроенные функции дистанционного включения/выключения и дистанционного измерения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Оборудование промышленной автоматики и управления.
- Измерительная и испытательная аппаратура.
- Лазерные системы.
- Пусконаладочные и burn-in стенды.
- RF-применения.
Описание
RSP-500-15 — это источник питания переменного/постоянного тока закрытого исполнения мощностью 500 Вт. Серия рассчитана на работу от сети 85…264 В переменного тока и обеспечивает один стабилизированный выход, востребованный в промышленности. Охлаждение осуществляется встроенным вентилятором с регулированием скорости, что обеспечивает работоспособность при повышенной температуре окружающей среды до 70 °C. Дополнительно изделие поддерживает удалённое управление и удалённую компенсацию падения напряжения на проводах нагрузки.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный ток | 33,4 А |
| Диапазон тока | 0…33,4 А |
| Номинальная мощность | 501 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 13,5…18 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 3000 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 14 мс при 115 В AC на полной нагрузке; 18 мс при 230 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC на полной нагрузке |
| Типовой КПД | 88% |
| Типовой входной ток | 4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105…130% от номинальной выходной мощности |
| Порог перегрузочной защиты | 18,8…21,8 В |
| Тип перегрузочной защиты | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 18,8…21,8 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Функциональные возможности
| Параметр | Значение |
| Дистанционное включение/выключение | 0…0,8 В DC или разомкнуто между RC+ и RC− — включено; 4…10 В DC — выключено |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Управление вентилятором | RTH2 50±10 °C — вентилятор включён; RTH2 40±10 °C — вентилятор выключен; для 12…48 В предусмотрено управление ON/OFF, для 3,3…5 В — вентилятор всегда включён |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005 |
| Испытательное напряжение | I/P–O/P: 3 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB/T 9254, CNS15936 Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN61000-6-2, BS EN/EN 55035, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 230 × 127 × 40,5 мм |
| Масса | 1,3 кг |
| Упаковка | 9 шт.; 12,7 кг; 0,7 CUFT |
Механические данные
Корпус рассчитан на монтаж в составе промышленного оборудования. На чертеже указаны крепёжные точки, терминалы подключения AC-входа, DC-выхода и разъём CN100 для функций дистанционного управления и дистанционного измерения.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную регуляцию.
- При низком входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Вентилятор всегда включён для моделей 3,3…5 В; для моделей 12…48 В реализовано управление вентилятором включением/выключением.
- Источник питания является компонентом, предназначенным для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
- При высоте эксплуатации выше 2000 м допустимая температура окружающей среды снижается на 3,5 °C на каждые 1000 м для моделей с вентилятором и на 5 °C на каждые 1000 м для моделей без вентилятора.
