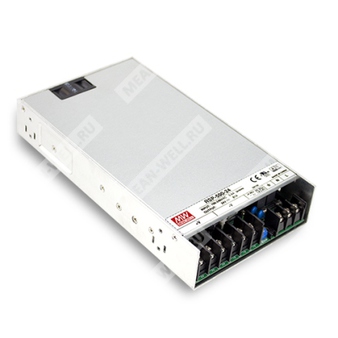

RSP-500-27 - импульсный AC/DC источник питания 500 Вт с коррекцией коэффициента мощности и выходом 27 В.
Назначение: источник питания серии RSP-500 для питания промышленной электроники, систем автоматизации, измерительного и технологического оборудования.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSP | Серия источников питания RSP |
| 500 | Номинальная мощность 500 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое описание
RSP-500-27 представляет собой закрытый одно-выходной AC/DC источник питания мощностью 500 Вт с активной коррекцией коэффициента мощности. Изделие рассчитано на работу от универсальной сети переменного тока 85...264 В и от источника постоянного напряжения 120...370 В, имеет встроенное принудительное воздушное охлаждение, функции дистанционного включения/выключения и дистанционной компенсации падения напряжения на нагрузочных проводах. Серия предназначена для промышленного применения, где требуются высокая плотность мощности, стабильные выходные параметры и работа в расширенном температурном диапазоне.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89,5% для исполнения 27 В.
- Принудительное охлаждение встроенным вентилятором постоянного тока.
- Встроенные функции дистанционного включения/выключения и дистанционного контроля по проводам нагрузки.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Подходит для промышленной, телекоммуникационной и автоматизационной аппаратуры.
Области применения
- Системы управления и автоматизации.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование burn-in.
- Радиочастотные приложения.
Выходные параметры
| Параметр | Значение для RSP-500-27 |
| Выходное напряжение | 27 В |
| Номинальный ток | 18,6 А |
| Диапазон регулирования тока | 0...18,6 А |
| Номинальная мощность | 502,2 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 26...30 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 3000 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 14 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение для RSP-500-27 |
| Диапазон входного напряжения | 85...264 В AC, 120...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В AC; более 0,98 при 115 В AC, при полной нагрузке |
| КПД | 89,5% |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток | 5,3 А при 115 В AC; 2,65 А при 230 В AC |
Защиты
| Функция | Параметры для RSP-500-27 |
| Перегрузка | 105...130% от номинальной выходной мощности |
| Перенапряжение | 27,6...32,4 В |
| Перегрев | Отключение выходного напряжения; восстановление после снижения температуры |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | Включение: разомкнутое состояние или 0...0,8 В DC между RC+ и RC- на CN100. Выключение: 4...10 В DC между RC+ и RC- на CN100. |
| Дистанционный контроль по проводам нагрузки | Компенсация падения напряжения на нагрузочной проводке до 0,3 В |
| Управление вентилятором | Для 12...48 В: вентилятор включается и выключается по температуре; для 3,3...5 В: вентилятор всегда включен |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30...+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB/T 9254, CNS15936 Class B |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN/, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 230 × 127 × 40,5 мм (Д × Ш × В) |
| Масса | 1,3 кг |
| Упаковка | 9 шт.; 12,7 кг; 0,7 куб. фута |
Конструктивные данные
| Параметр | Значение |
| Тип корпуса | Закрытое исполнение |
| Охлаждение | Встроенный вентилятор |
| Монтаж | На шасси, с клеммными соединениями |
| Диапазон регулировки выходного напряжения | С помощью подстроечного резистора |
| Функция удалённого включения | Через разъём CN100 |
| Функция удалённого контроля | Через разъём CN100 |
Назначение контактов CN100
| Контакт | Обозначение | Назначение |
| 1 | -S | Отрицательный провод дистанционного контроля |
| 2 | +S | Положительный провод дистанционного контроля |
| 3 | RC- | Общий провод для сигнала дистанционного управления |
| 4 | RC+ | Управление включением и выключением по электрическому сигналу или сухому контакту |
Назначение силовых клемм
| Клеммная колодка | Контакты | Назначение |
| TB1 | 1 | FG, защитное заземление |
| TB1 | 2 | AC/N, нейтраль сети переменного тока |
| TB1 | 3 | AC/L, фазный провод сети переменного тока |
| TB2 | 1...3 | DC OUTPUT -V, отрицательный выход |
| TB2 | 4...6 | DC OUTPUT +V, положительный выход |
Примечания
1. Все параметры, специально не оговоренные, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
3. Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться дерейтинг. См. кривую дерейтирования для подробностей.
5. Вентилятор всегда включён для моделей 3,3...5 В; для моделей 12...48 В реализовано термоуправление вентилятором.
6. Источник питания является компонентом, предназначенным для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директиве ЭМС. Для выполнения испытаний ЭМС следует обращаться к тестированию готового изделия в составе конечной аппаратуры.
7. Температура окружающей среды при дерейтировании составляет 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте эксплуатации выше 2000 м.
