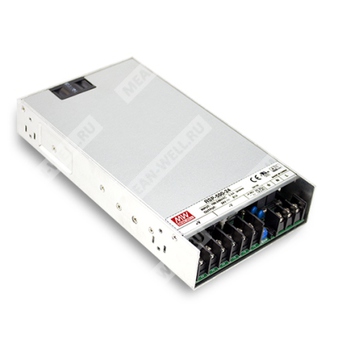

RSP-500-4 - импульсный AC/DC источник питания 4 В 90 А 360 Вт с активным PFC, удалённым включением и дистанционным измерением.
Назначение: одноканальный промышленный источник питания серии RSP-500 для питания нагрузок постоянным напряжением 4 В в составе автоматизированных систем, измерительного и технологического оборудования.
Общее описание
RSP-500-4 представляет собой закрытый AC/DC источник питания мощностью 360 Вт с одним выходом и функцией коррекции коэффициента мощности. Устройство рассчитано на универсальный вход переменного тока и применяется в промышленной электронике, где требуется стабильное низковольтное питание с высокой токоотдачей.
Источник питания имеет встроенный активный PFC, принудительное воздушное охлаждение встроенным вентилятором, а также функции дистанционного включения/выключения и удалённого измерения напряжения на нагрузке. Серия предназначена для эксплуатации в широком диапазоне условий и обеспечивает работу с высокой энергетической эффективностью.
Расшифровка партномера
| Позиция | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 500 | Номинальная мощность серии: 500 Вт |
| 4 | Номинальное выходное напряжение: 4 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 83% для исполнения 4 В.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Дистанционное включение/выключение.
- Дистанционное измерение напряжения на нагрузке.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
Области применения
- Системы промышленной автоматизации.
- Стенды испытаний и измерений.
- Лазерные технологические установки.
- Оборудование burn-in.
- Радиочастотные приложения.
Параметры выхода
| Параметр | Значение для RSP-500-4 |
| Выходное напряжение постоянного тока | 4 В |
| Номинальный ток | 90 А |
| Диапазон тока | 0 ~ 90 А |
| Номинальная мощность | 360 Вт |
| Пульсации и шум | 120 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 3,6 ~ 4,3 В |
| Допуск выходного напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 3000 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 14 мс при 115 В AC на полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,98 при 115 В AC; PF > 0,95 при 230 В AC, при полной нагрузке |
| Типовой КПД | 83% |
| Типовой входной ток | 5,3 А при 115 В AC; 2,65 А при 230 В AC |
| Пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Вид защиты | Порог / поведение |
| Перегрузка | 105 ~ 130% от номинальной выходной мощности; тип защиты: ограничение постоянным током, восстановление после снятия аварии |
| Перенапряжение | 4,5 ~ 5,3 В; тип защиты: отключение выходного напряжения с последующим перезапуском для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Функция | Описание |
| Дистанционное включение/выключение | Включение: разомкнутое состояние или 0 ~ 0,8 В DC между RC+ (контакт 4) и RC- (контакт 3) на CN100. Выключение: 4 ~ 10 В DC. |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В. |
| Управление вентилятором | Для версии 4 В вентилятор всегда включён. |
Требования к окружающей среде
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Диапазон рабочей температуры с учётом дерейтинг-кривой | Требуется снижение нагрузки согласно кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Сведения |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252(Part1):2010 / IEC 60950-1:2005 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB/T 9254, CNS15936 Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55035; EN61000-6-2; BS EN/BS EN/BS EN; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 230 × 127 × 40,5 мм |
| Масса | 1,3 кг |
| Упаковка | 9 шт.; 12,7 кг; 0,7 CUFT |
| Исполнение | Закрытый корпус |
MTBF
| Методика | MTBF |
| Telcordia SR-332 (Bellcore) | 1372,4 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 187,9 тыс. ч минимум |
Назначение выводов и разъёмов
| Разъём | Контакт | Назначение |
| TB1 | 1 | AC/L |
| TB1 | 2 | AC/N |
| TB1 | 3 | FG |
| TB2 | 1~3 | DC OUTPUT -V |
| TB2 | 4~6 | DC OUTPUT +V |
| CN100 | 1 | -S |
| CN100 | 2 | +S |
| CN100 | 3 | RC- |
| CN100 | 4 | RC+ |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки; следует использовать дерейтинг-кривую.
- Вентилятор для исполнений 3,3 В и 5 В всегда включён; для исполнений 12 В ~ 48 В предусмотрено управление ON/OFF.
- Источники питания рассматриваются как компоненты, устанавливаемые в конечное оборудование; конечное изделие должно быть подтверждено на соответствие директивам ЭМС.
- Температура окружающей среды для моделей с вентиляторным охлаждением: снижение на 3,5 °C на 1000 м при отсутствии моделей для высоты эксплуатации свыше 2000 м.
