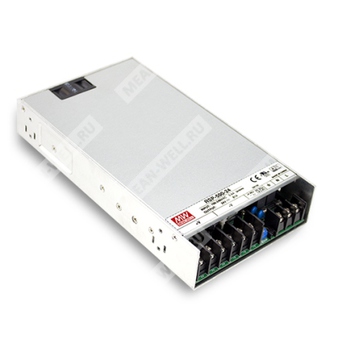

RSP-500-48 - одноканальный встраиваемый AC/DC источник питания мощностью 500 Вт с выходом 48 В и функцией активной коррекции коэффициента мощности.
Назначение
RSP-500-48 — источник питания серии RSP-500 компании MEAN WELL в закрытом исполнении для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В. Модель ориентирована на промышленное применение, оснащена активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением, дистанционным включением/выключением и функцией удалённой компенсации падения напряжения на проводах нагрузки.
Расшифровка партномера
| Элемент партномера | Значение | Расшифровка |
| RSP | Серия | Серия закрытых AC/DC источников питания с активной коррекцией коэффициента мощности |
| 500 | Номинальная мощность | Класс мощности 500 Вт |
| 48 | Выходное напряжение | Номинальное выходное постоянное напряжение 48 В |
Свойства
- Универсальный вход переменного тока, полный диапазон входного напряжения
- Встроенная активная коррекция коэффициента мощности
- КПД до 90,5%
- Принудительное воздушное охлаждение встроенным вентилятором постоянного тока
- Встроенное дистанционное включение и выключение
- Удалённая компенсация падения напряжения на линии нагрузки
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
Области применения
- Системы фабричного управления и промышленной автоматизации
- Испытательное и измерительное оборудование
- Оборудование, связанное с лазерной техникой
- Стенды прогонки и технологические установки
- Радиочастотные приложения
Описание
Серия RSP-500 представляет собой семейство одно выходных AC/DC источников питания закрытого типа мощностью 500 Вт. Модель RSP-500-48 работает в диапазоне входного напряжения 85...264 В переменного тока и формирует выход 48 В постоянного тока. Конструкция предусматривает охлаждение встроенным вентилятором с термоуправлением. Источник питания предоставляет расширенные функциональные возможности за счёт дистанционного управления включением/выключением и удалённого измерения напряжения на нагрузке.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 10,5 А |
| Диапазон выходного тока | 0...10,5 А |
| Номинальная выходная мощность | 504 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 41...56 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,2% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, время нарастания | 1500 мс, 80 мс при 230 В AC; 3000 мс, 80 мс при 115 В AC при полной нагрузке |
| Время удержания, типовое | 18 мс при 230 В AC; 14 мс при 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В переменного тока; 120...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, типовой | более 0,95 при 230 В AC; более 0,98 при 115 В AC при полной нагрузке |
| КПД, типовой | 90,5% |
| Входной ток, типовой | 5,3 А при 115 В AC; 2,65 А при 230 В AC |
| Пусковой ток, типовой | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | менее 2 мА при 240 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 105...130% от номинальной выходной мощности |
| Режим защиты от перегрузки | Ограничение тока постоянного типа, автоматическое восстановление после устранения перегрузки |
| Защита от перенапряжения | 58,4...68 В |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Дистанционное управление | Включение питания: разомкнуто или 0...0,8 В DC между RC+ (контакт 4) и RC- (контакт 3) разъёма CN100; выключение питания: 4...10 В DC между RC+ (контакт 4) и RC- (контакт 3) разъёма CN100 |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Управление вентилятором, типовое | Вентилятор включается при RTH2 не менее 50°C ±10°C; выключается при RTH2 не более 40°C ±10°C |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | от -30 до +70°C |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85°C |
| Влажность при хранении | 10...95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50°C |
| Вибростойкость | 10...500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Испытательное напряжение изоляции | вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
| Электромагнитная эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020, GB/T 9254, CNS15936 класс B |
| Устойчивость к электромагнитным воздействиям | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F при 25°C |
| Габаритные размеры | 230 × 127 × 40,5 мм |
| Масса | 1,3 кг |
| Упаковка | 9 шт.; 12,7 кг; 0,7 куб. фута |
Подключение и интерфейсы
Входной клеммник TB1:
1 — AC/L
2 — AC/N
3 — FG
Выходной клеммник TB2:
1...3 — выход постоянного напряжения -V
4...6 — выход постоянного напряжения +V
Разъём CN100:
1 — -S, отрицательная линия удалённого измерения
2 — +S, положительная линия удалённого измерения
3 — RC-, общий провод сигнала дистанционного управления
4 — RC+, вход сигнала дистанционного управления
Функции CN100
| Контакт | Функция | Описание |
| 1 | -S | Отрицательное удалённое измерение. Подключается к отрицательной клемме нагрузки. Провода -S и +S должны быть свиты в пару для уменьшения наводок. Максимальная компенсация падения напряжения — 0,3 В. |
| 2 | +S | Положительное удалённое измерение. Подключается к положительной клемме нагрузки. Провода +S и -S должны быть свиты в пару для уменьшения наводок. Максимальная компенсация падения напряжения — 0,3 В. |
| 3 | RC- | Общий провод входа сигнала дистанционного управления RC+. |
| 4 | RC+ | Включение и выключение выхода электрическим сигналом или сухим контактом между контактами 4 и 3. 0...0,8 В DC или разомкнуто — питание включено; 4...10 В DC — питание выключено. |
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно подключёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную погрешность установки, линейную стабилизацию и стабилизацию по нагрузке. |
| 4 | При пониженном входном напряжении может требоваться снижение выходной мощности; необходимо учитывать кривую дерейтинга. |
| 5 | Для моделей 3,3...5 В вентилятор работает постоянно; для моделей 12...48 В применяется включение/выключение вентилятора по температуре. |
| 6 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие применимым требованиям по электромагнитной совместимости. |
| 7 | Снижение допустимой температуры окружающей среды составляет 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором при эксплуатации на высоте более 2000 м. |
