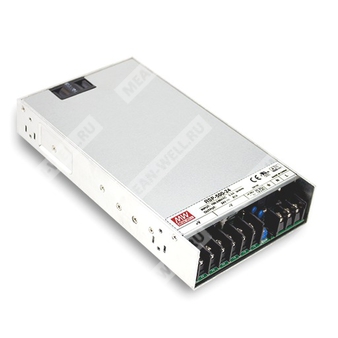

RSP-500-5
RSP-500-5 - AC/DC источник питания 5 В для промышленной аппаратуры с активным PFC и удалённым управлением.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| RSP | Серия RSP с одиночным выходом и функцией коррекции коэффициента мощности |
| 500 | Номинальная мощность 500 Вт |
| 5 | Выходное напряжение 5 В |
Краткое назначение
RSP-500-5 — промышленный импульсный источник питания AC/DC с одним выходом 5 В, активным PFC и встроенными функциями дистанционного управления и дистанционного измерения.
Назначение и особенности
Источник питания RSP-500-5 относится к серии RSP-500 и предназначен для применения в промышленной электронике, системах автоматизации, измерительной технике, лазерном оборудовании, стендовой аппаратуре и других нагрузках, требующих стабильного низковольтного постоянного напряжения.
Изделие выполнено в закрытом исполнении, рассчитано на работу от универсальной сети переменного тока, оснащено активной коррекцией коэффициента мощности, принудительным воздушным охлаждением встроенным вентилятором и базовым набором защит от перегрузки, перенапряжения и перегрева.
Серия поддерживает дистанционное включение/выключение и дистанционную компенсацию падения напряжения на проводах нагрузки.
Сведения по серии
Серия: RSP-500
Тип: источник питания AC/DC с одним выходом
Мощность класса: 500 Вт
Исполнение: закрытое
Коррекция коэффициента мощности: есть
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Номинальный ток | 90 А |
| Диапазон тока | 0…90 А |
| Номинальная мощность | 450 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон подстройки выходного напряжения | 4,5…5,5 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, нарастания | 3000 мс, 80 мс при 115 В AC на полной нагрузке |
| Время удержания | 14 мс при 115 В AC на полной нагрузке, 18 мс при 230 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 84% |
| Типовой входной ток | 5,3 А при 115 В AC; 2,65 А при 230 В AC |
| Типовой пусковой ток | 20 А при 115 В AC; 40 А при 230 В AC |
| Ток утечки | <2 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…130% от номинальной выходной мощности |
| Характеристика защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75…6,75 В |
| Характеристика защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | Включение: разомкнутое состояние или 0…0,8 В DC между RC+ и RC- на CN100. Выключение: 4…10 В DC между RC+ и RC- на CN100 |
| Дистанционное измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Управление вентилятором | RTH2 50 °C ±10 °C — включение вентилятора; RTH2 40 °C ±10 °C — выключение вентилятора; для 3,3…5 В вентилятор всегда включён, для 12…48 В — управление ON/OFF |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1, BSMI CNS15598-1, AS/NZS 62368.1, BIS IS13252(Part1):2010/IEC 60950-1:2005 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB/T 9254, CNS15936 Class B |
| Помехоустойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, EN61000-6-2, BS EN/BS EN/BS EN/EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 1372,4 тыс. ч минимум по Telcordia SR-332 (Bellcore); 187,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Габариты | 230 × 127 × 40,5 мм |
| Габариты в дюймах | 9,06 × 5 × 1,59 дюйма |
| Масса | 1,3 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 9 шт. |
| Масса упаковки | 12,7 кг |
| Объём упаковки | 0,7 CUFT |
Подключение и конструкция
Выходной и управляющий интерфейсы выполнены через клеммные и разъёмные соединители. Для управляющих цепей CN100 предусмотрены выводы дистанционного управления и дистанционного измерения. Для силового подключения используются входные клеммы AC/L, AC/N и FG, а также выходные клеммы DC OUTPUT -V и DC OUTPUT +V.
Для монтажа предусмотрены точки крепления под винт M4. Направление воздушного потока обозначено на корпусе.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, линейную и нагрузочную регулировку.
- При пониженном входном напряжении может потребоваться дерейтинг; необходимо руководствоваться кривой дерейтингa.
- Для моделей 3,3 В, 5 В, вентилятор всегда включён; для моделей 12…48 В предусмотрено управление вентилятором ON/OFF.
- Источник питания является компонентом для установки в конечное изделие; конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Температурный дерейтинг для моделей 3,3 В/5 В: 3,5 °C/1000 м; для моделей с вентилятором 5 °C/1000 м при высоте применения выше 2000 м.
