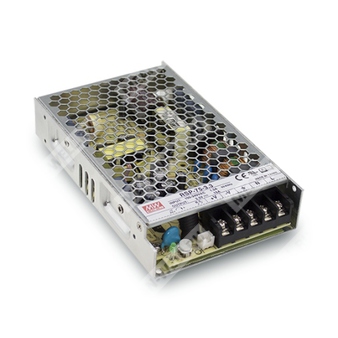

RSP-75-12 — одноканальный AC/DC источник питания мощностью 75 Вт с активной коррекцией коэффициента мощности и выходом 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 75 | Номинальная мощность 75 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
RSP-75-12 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное постоянное напряжение 12 В для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 85% для исполнения 12 В.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное включение и выключение.
- Защиты: от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Индикатор включения на светодиоде.
Применение
- Промышленные системы управления и автоматики.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Установки для термообработки и прожига.
- Радиочастотные приложения.
Описание
RSP-75-12 — это источник питания открытого исполнения серии RSP-75 с одним выходом постоянного тока. Модель рассчитана на работу от сети 85…264 В переменного тока или 120…370 В постоянного тока и обеспечивает номинальное выходное напряжение 12 В при мощности до 75,6 Вт. Конструкция ориентирована на промышленное применение, а режим охлаждения реализован естественной конвекцией. Серия рассчитана на эксплуатацию при температуре окружающей среды до +70 °C с учетом кривой дерейтингa.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 6,3 А |
| Диапазон выходного тока | 0…6,3 А |
| Номинальная выходная мощность | 75,6 Вт |
| Пульсации и шум, макс. | 120 мВ п-п |
| Диапазон регулировки выходного напряжения | 11,4…13,2 В |
| Погрешность стабилизации по сети | ±0,5% |
| Погрешность стабилизации по нагрузке | ±0,5% |
| Время установки и нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В переменного тока / 120…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток, тип. | 0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный старт |
| Ток утечки | < 2 мА при 240 В AC |
Зависимость КПД от исполнения
| Выходное напряжение | КПД, тип. |
| 3,3 В | 76% |
| 5 В | 82% |
| 7,5 В | 84% |
| 12 В | 85% |
| 13,5 В | 85% |
| 15 В | 86% |
| 24 В | 87% |
| 27 В | 88% |
| 48 В | 89% |
Защиты
| Функция | Описание |
| Перегрузка | 105…135% от номинальной выходной мощности. Тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения аварии. |
| Перенапряжение | 13,2…16,2 В. Тип защиты: отключение выходного напряжения, восстановление после повторного включения питания. |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры. |
| Дистанционное управление | CN1: 0…0,8 В DC — включение; 4…10 В DC — выключение. |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −25…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения, влажность | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота применения | До 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, AS/NZS62368-1, EAC TP TC 004, CCC GB4943.1 |
| Дополнительные требования по безопасности | BSMI CNS14336-1 для одобренных исполнений, BIS IS13252(Part1):2010 / IEC 60950-1:2005, кроме 48 В |
| ЭМС излучение | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, BS EN/EN55032 класс B, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| ЭМС помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN55035, уровень light industry, BS EN/EN55035, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2171,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 296,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 30 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,9 куб. фута |
Монтаж и присоединение
| Параметр | Значение |
| Исполнение корпуса | Case No. 227A |
| Способ монтажа | На шасси/панель, винтовое крепление |
| Выходные клеммы | DC OUTPUT -V, DC OUTPUT +V |
| Входные клеммы | AC/L, AC/N, FG |
| Разъем дистанционного управления | CN1, JST S2B-XH или эквивалент |
| Схема контактов CN1 | 1: RC+; 2: RC- |
| Рекомендуемый ответный разъем | JST XHP или эквивалент |
| Контакты для обжима | JST SXH-001T-P0.6 или эквивалент |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС.
- Дерейтинг по температуре составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
