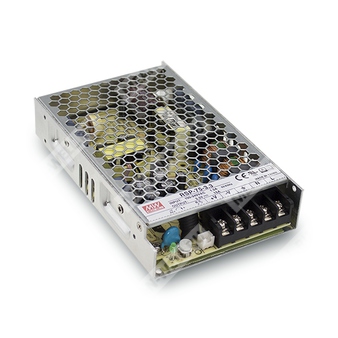

RSP-75-13.5

Особенности

Универсальный диапазон входного напряжения переменного тока / Полный диапазон
Встроенная функция активной коррекции коэффициента мощности (PFC)
КПД до 89%
Охлаждение с помощью свободной конвекции
Встроенное дистанционное управление включением/выключением
Защиты: короткое замыкание / перегрузка / перенапряжение / перегрев
Светодиодный индикатор наличия питания

Применение

Аппаратура для промышленного контроля или автоматизации
Контрольно-измерительные приборы
Оборудование на базе лазеров
Стенды для прожига
Радиочастотные приложения

Описание

RSP-75 — это импульсный источник питания в закрытом исполнении мощностью 75 Вт с одним выходом переменного/постоянного тока. Данная серия работает в диапазоне входных напряжений 85~264 В переменного тока и включает модели с наиболее востребованными в промышленности выходными напряжениями постоянного тока. Каждая модель охлаждается за счёт свободной конвекции, обеспечивая работоспособность при температуре окружающей среды до 70°C.

Cпецификация

Модель: RSP-75-13.5

Выходные параметры

Напряжение постоянного тока: 13.5В
Номинальный ток: 5.6А
Диапазон рабочего тока: 0 ~ 5.6А
Номинальная мощность: 75.6Вт
Пульсации (макс.): 120мВ (пиковое значение — пиковое значение)
Диапазон подстройки напряжения: 12.8 ~ 14.9В
Точность установки выходного напряжения: ±2.0%
Нестабильность по входному напряжению: ±0.5%
Нестабильность по нагрузке: ±0.5%
Время готовности, время нарастания выходного напряжения: 600мс, 30мс при полной нагрузке
Время удержания напряжения (типовое): 16мс при полной нагрузке

Входные параметры

Диапазон входного напряжения: 85 ~ 264В переменного тока / 120 ~ 370В постоянного тока
Диапазон частоты: 47 ~ 63Гц
Коэффициент мощности (типовой): PF>0.93 при 230В переменного тока, PF>0.98 при 115В переменного тока при полной нагрузке
КПД (типовой): 86%
Потребляемый ток AC (типовой): 0.9A при 115В переменного тока / 0.5A при 230В переменного тока
Стартовый ток: Холодный старт 35А при 230В переменного тока
Утечка тока: <2mA при 240В переменного тока

Защита

Перегрузка: 105 ~ 135% номинальной выходной мощности; тип защиты: ограничение по току с автоматическим восстановлением после снятия неисправности
Перенапряжение: 14.85 ~ 18.23В; тип защиты: выключение выходного напряжения, восстановление при повторном включении питания
Перегрев: Выключение выходного напряжения, автоматическое восстановление после снижения температуры

Функциональные параметры

Дистанционное управление: CN1: < 0~0.8В постоянного тока — включено питание, 4~10В постоянного тока — выключено питание

Условия окружающей среды

Рабочая температура: от -25 до +70°C (см. «Кривую снижения мощности»)
Рабочая влажность: 20 ~ 90% без конденсации
Температура и влажность хранения: от -40 до +85°C, 10 ~ 95% без конденсации
Температурный коэффициент: ±0.05% на °C (0 ~ 50°C)
Вибрация: 10 ~ 500Гц, 2G, 10мин./1цикл, 60мин. по осям X, Y, Z

Безопасность и электромагнитная совместимость

Категория перенапряжения: III; в соответствии с EN61558, EN50178, EN60664-1, EN62477-1; высота эксплуатации до 2000м
Стандарты безопасности: UL62368-1, TUV BS EN/EN62368-1, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1; BIS IS13252(Part1): 2010/IEC 60950-1:2005 (кроме 48В)
Испытательное напряжение: вход-выход: 4кВ переменного тока; вход-корпус: 2кВ переменного тока; выход-корпус: 0.5кВ переменного тока
Сопротивление изоляции: вход-выход, вход-корпус, выход-корпус: 100МОм / 500В постоянного тока / 25°C / 70% RH
Электромагнитные помехи: Соответствует BS EN55032 (CISPR32) Класс B, EN61000-3-2, -3, Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, CNS13438, GB9254, GB17625.1
Устойчивость к электромагнитным воздействиям: Соответствие EN61000-4-2,3,4,5,6,8,11, EN55035, изделия для легкой промышленности, BS EN/EN55035, EAC TP TC 020

Другие параметры

MTBF: 2171.5 тыс. ч мин. (Telcordia SR-332 (Bellcore)); 296.7 тыс. ч мин. (MIL-HDBK-217F при 25°C)
Габаритные размеры: 159×97×30мм (Д×Ш×В)
Вес: 0.44кг; Упаковка: 30шт./14.2кг/0.9куб.фут

Примечания

1. Все параметры, если не указано иное, измеряются при входном напряжении 230В переменного тока, номинальной нагрузке и температуре окружающего воздуха 25°C.
2. Пульсации измерены на частоте 20МГц полосой с помощью 12'' витой пары и параллельного конденсатора 0.1мкФ & 47мкФ.
3. Точность включает в себя ошибки установки, нестабильность по входу и по нагрузке.
4. Окончательная оценка входного импульсного помехового тока должна проводиться после установки прибора в конечное оборудование. Конечное устройство должно быть повторно подтверждено на соответствие EMC требованиям. По вопросам EMC см. "EMI testing of component power supplies" (доступно на https://www.meanwell.com/Upload/PDF/EMI_statement_en.pdf)
5. Температура окружающей среды на высоте 3.5°C/1000м при использовании моделей без вентилятора или 5°C/1000м для моделей с вентилятором при эксплуатации выше 2000м (6500фут).
