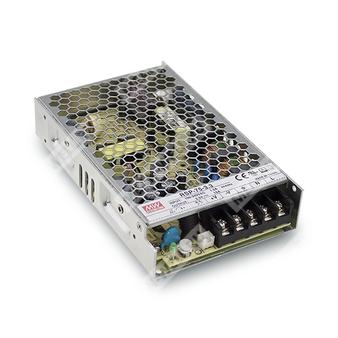

RSP-75-15 - импульсный источник питания AC/DC на 15 В для промышленной аппаратуры с активной коррекцией коэффициента мощности.
RSP-75-15 относится к серии RSP-75 — компактных закрытых источников питания с одним выходом, предназначенных для питания промышленной, измерительной и автоматизированной электронной аппаратуры от сети переменного тока широкого диапазона. Модель выполнена с активным PFC, обеспечивает номинальную мощность 75 Вт и рассчитана на свободную конвекцию охлаждения.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 75 | Номинальная мощность серии: 75 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 89%.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Светодиодный индикатор включения.
Применение
- Системы промышленной автоматики и управления.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование для испытаний на выгорание.
- Радиочастотные приложения.
Описание
RSP-75-15 — это закрытый источник питания AC/DC серии RSP-75 с одним выходом 15 В. Он работает от сети 85…264 В AC и обеспечивает мощность до 75 Вт. Конструкция ориентирована на промышленное применение, а рабочая температура корпуса допускается до 70 °C при свободной конвекции воздуха. Для уменьшения сетевых гармоник и повышения совместимости с сетью питания применена активная коррекция коэффициента мощности.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0…5 А |
| Номинальная мощность | 75 Вт |
| Допуск по выходному напряжению | ±2,0% |
| Пульсации и шум | 120 мВ п-п |
| Диапазон подстройки выходного напряжения | 14,3…16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC / 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | >0,93 при 230 В AC; >0,98 при 115 В AC, при полной нагрузке |
| КПД | 86% |
| Потребляемый ток | 0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА / 240 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток | 5 А |
| Диапазон регулировки тока | 0…5 А |
| Рассеиваемая/выходная мощность | 75 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки напряжения | 14,3…16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,5…20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Дистанционное управление | CN1: 0…0,8 В DC — включение; 4…10 В DC — выключение |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход-выход: 4 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Категория перенапряжения | III |
| Максимальная высота применения | До 2000 м |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Дополнительные требования безопасности | BSMI CNS14336-1, BIS IS13252(Part1): 2010 / IEC 60950-1:2005 (кроме 48 В) |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/EN55032, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55035, light industry level, BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, EAC TP TC 020 |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 2171,5 тыс. ч минимум по Telcordia SR-332 (Bellcore) |
| Средняя наработка на отказ | 296,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 159 × 97 × 30 мм |
| Размеры в дюймах | 6,26 × 3,82 × 1,18 дюйма |
| Корпус | Case No. 227A |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,44 кг |
| Количество в упаковке | 30 шт. |
| Масса упаковки | 14,2 кг |
| Объем упаковки | 0,9 CUFT |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение мощности составляет 3,5% на каждые 1000 м для моделей без вентилятора и 5% на каждые 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
