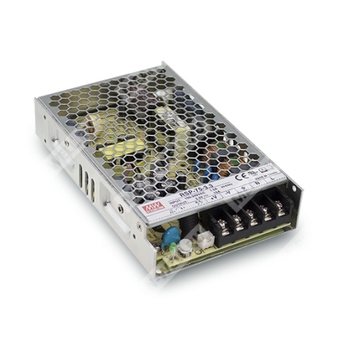

RSP-75-24 - встраиваемый AC/DC источник питания для преобразования сетевого напряжения в стабилизированное напряжение 24 В постоянного тока.
Назначение
RSP-75-24 — это источник питания закрытого исполнения серии RSP-75 компании MEAN WELL с одним выходом, рассчитанный на номинальную выходную мощность 76,8 Вт. Устройство предназначено для питания промышленной автоматики, измерительной аппаратуры, лазерного оборудования, стендов прогонки и РЧ-применений. Источник поддерживает универсальный вход переменного тока, оснащен активной коррекцией коэффициента мощности, встроенной дистанционной командой включения и комплексом защит.
Расшифровка партномера
| Элемент партномера | Значение |
| RSP | Серия закрытых AC/DC источников питания с одним выходом и функцией PFC |
| 75 | Класс мощности 75 Вт |
| 24 | Номинальное выходное напряжение 24 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока, полный диапазон входного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 87% для исполнения 24 В.
- Охлаждение естественной конвекцией воздуха.
- Встроенное дистанционное включение и выключение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Светодиодная индикация наличия выходного напряжения.
Области применения
- Аппаратура промышленного управления и автоматизации.
- Испытательное и измерительное оборудование.
- Оборудование, связанное с лазерной техникой.
- Стенды прогонки и наработки.
- Радиочастотные применения.
Описание
RSP-75-24 относится к серии одно выходных AC/DC источников питания мощностью 75 Вт в закрытом корпусе. Серия работает от входного напряжения 85...264 В переменного тока и ориентирована на наиболее востребованные в промышленности номиналы выходного постоянного напряжения. Охлаждение выполняется за счет естественной конвекции, а допустимая рабочая температура окружающей среды достигает 70 °C с учетом кривой снижения мощности.
Выходные параметры
| Параметр | Значение для RSP-75-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 3,2 А |
| Диапазон выходного тока | 0...3,2 А |
| Номинальная мощность | 76,8 Вт |
| Диапазон регулировки выходного напряжения | 22,8...26,4 В |
| Пульсации и шум, максимум | 120 мВ пик-пик |
| Допуск по выходному напряжению | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установления, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85...264 В переменного тока; 120...370 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности, тип. | более 0,93 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД, тип. | 87% |
| Потребляемый ток, тип. | 0,9 А при 115 В переменного тока; 0,5 А при 230 В переменного тока |
| Пусковой ток, тип. | 35 А при 230 В переменного тока, холодный старт |
| Ток утечки | менее 2 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности |
| Режим защиты от перегрузки | ограничение тока по схеме постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Защита от перенапряжения | 26,4...32,4 В |
| Режим защиты от перенапряжения | отключение выходного напряжения, восстановление после повторной подачи питания |
| Защита от перегрева | отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции управления
| Параметр | Значение |
| Дистанционное управление | CN1: 0...0,8 В постоянного тока — включено; 4...10 В постоянного тока — выключено |
| Подстроечный регулятор | +V ADJ для настройки выходного напряжения в пределах допустимого диапазона |
| Светодиодная индикация | индикатор наличия питания на выходе |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C, согласно кривой снижения мощности |
| Рабочая влажность | 20...90% относительной влажности, без конденсации |
| Температура хранения | от -40 до +85 °C |
| Влажность при хранении | 10...95% относительной влажности, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин на цикл, 60 мин по каждой из осей X, Y, Z |
| Категория перенапряжения | III, согласно EN61558, EN50178, EN60664-1, EN62477-1, при высоте установки до 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 4 кВ переменного тока |
| Испытательное напряжение изоляции вход-земля | 2 кВ переменного тока |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм для вход-выход, вход-земля, выход-земля; измерение при 500 В постоянного тока, 25 °C, 70% относительной влажности |
Соответствие требованиям безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN62368-1, BS EN61558-1, BS EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1, BSMI CNS14336-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005, кроме 48 В |
| Электромагнитная эмиссия | соответствие BS EN55032 (CISPR32) класс B, BS EN61000-3-2, BS EN61000-3-3, EAC TP TC 020, CNS13438, GB9254 класс B, GB17625.1 |
| Электромагнитная устойчивость | соответствие BS EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 2171,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 296,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 159 × 97 × 30 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт.; масса брутто 14,2 кг; объем 0,9 куб. фута |
Механическое исполнение и подключения
Корпус: Case No. 227A.
Назначение выводов силовой клеммной колодки
| Номер вывода | Назначение |
| 1 | AC/L |
| 2 | AC/N |
| 3 | FG, защитное заземление |
| 4 | Выход постоянного тока -V |
| 5 | Выход постоянного тока +V |
Разъем дистанционного включения и выключения CN1
| Параметр | Значение |
| Тип ответной части | JST S2B-XH или эквивалент, опционально |
| Номер контакта 1 | RC+ |
| Номер контакта 2 | RC- |
| Корпус ответного разъема | JST XHP или эквивалент |
| Контакт | JST SXH-001T-P0.6 или эквивалент |
Частоты преобразования
| Параметр | Значение |
| Частота PFC | 65 кГц |
| Частота ШИМ | 80 кГц |
Снижение мощности
Для исполнения RSP-75-24 допустима работа при 100% нагрузки до примерно +50 °C при естественном охлаждении и горизонтальной ориентации. Далее требуется снижение нагрузки; к +70 °C допустимая нагрузка снижается примерно до 60%.
По входному напряжению источник допускает снижение нагрузки при нижней границе диапазона: около 80% нагрузки при 85 В переменного тока и 100% нагрузки начиная примерно от 100 В переменного тока до 264 В переменного тока.
Примечания
| № | Содержание |
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает начальную установку, нестабильность по линии и нестабильность по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям по ЭМС. |
| 5 | Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при эксплуатации на высоте свыше 2000 м. |
