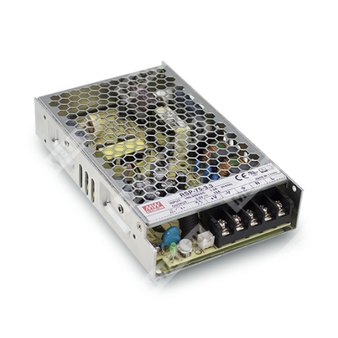

RSP-75-48 - импульсный AC/DC источник питания 75 Вт с активным PFC и одним выходом 48 В.
RSP-75-48 — компактный промышленный источник питания закрытого исполнения для питания нагрузки постоянным напряжением 48 В при мощности до 75 Вт. Изделие рассчитано на работу от универсальной сети переменного или постоянного тока, оснащено активным корректором коэффициента мощности, встроенными защитами и средствами дистанционного включения/выключения.
Назначение
Источник предназначен для применения в системах промышленной автоматизации, контрольно-измерительном оборудовании, лазерной технике, установках прожига, а также в радиочастотных приложениях.
Особенности
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД — до 89%.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
Области применения
- Оборудование промышленного управления и автоматизации.
- Контрольно-измерительные приборы.
- Лазерные установки.
- Установки прожига.
- Радиочастотные системы.
Расшифровка партномера
| Партномер | Значение |
| RSP | Серия источников питания |
| 75 | Номинальная мощность 75 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон регулировки выходного тока | 0 … 1,6 А |
| Номинальная мощность | 76,8 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон подстройки выходного напряжения | 45,6 … 52,8 В |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85 … 264 В переменного тока / 120 … 370 В постоянного тока |
| Диапазон частоты сети | 47 … 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC; при полной нагрузке |
| Потребляемый ток, тип. | 0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный старт |
| Время запуска, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
| Входная эффективность, тип. | 89% |
| Ток утечки | < 2 мА при 240 В AC |
Защиты
| Параметр | Реализация |
| Перегрузка | 105 … 135% от номинальной выходной мощности; тип защиты — ограничение постоянным током, восстановление автоматическое после устранения аварии |
| Перенапряжение | 3,63 … 4,46 В; защита — отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Дистанционное управление | CN1: 0 … 0,8 В DC — включение питания; 4 … 10 В DC — выключение питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10 … 95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
| Категория перенапряжения | III; согласно EN61558, EN50178, EN60664-1, EN62477-1; высота до 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, AS/NZS 62368-1, EAC TP TC 004, CCC GB4943.1 |
| Соответствие по помехоэмиссии | EN55032 (CISPR32) Класс B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| Соответствие по помехоустойчивости | EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень light industry, BS EN, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| Средняя наработка на отказ | 2171,5 тыс. ч min — Telcordia SR-332 (Bellcore); 296,7 тыс. ч min — MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 159 × 97 × 30 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,9 CUFT |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием экранированной витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Снижение допустимой мощности составляет 3,5% на 1000 м для моделей без вентилятора и 5% на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
