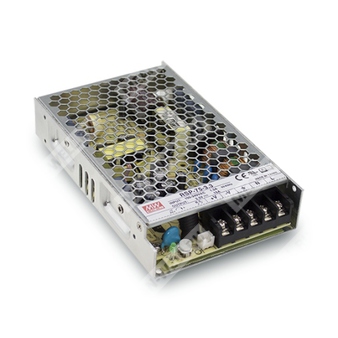

RSP-75-5 - AC/DC источник питания 75 Вт с одним выходом 5 В для промышленной аппаратуры.
Компонент RSP-75-5 представляет собой закрытый импульсный источник питания переменного/постоянного тока с одним выходом, рассчитанный на питание промышленной и измерительной электроники. Устройство поддерживает универсальный диапазон входного напряжения, оснащено активной коррекцией коэффициента мощности, функциями дистанционного включения/выключения и комплексом встроенных защит.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
|---|
| RSP | Серия источников питания Mean Well RSP |
| 75 | Номинальная выходная мощность 75 Вт |
| 5 | Номинальное выходное напряжение 5 В |
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 82% для исполнения 5 В.
- Охлаждение за счёт свободной конвекции воздуха.
- Встроенное дистанционное управление включением и выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодный индикатор включения.
- Закрытое исполнение для промышленного применения.
Области применения
- Оборудование систем автоматизации и промышленного управления.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для прожига и технологических процессов.
- Радиочастотные применения.
Описание
RSP-75-5 — это источник питания мощностью 75 Вт с одним стабилизированным выходом 5 В. Серия рассчитана на питание от сети 85–264 В переменного тока или 120–370 В постоянного тока, что делает её пригодной для универсальных систем питания промышленного класса. Для эксплуатации предусмотрено охлаждение естественной конвекцией, а рабочий температурный диапазон составляет от -25 до +70 °C при учёте кривой снижения нагрузки. Конструкция предназначена для установки в составе оборудования, где требуется компактный источник питания с высокой надёжностью и встроенными защитами.
Параметры
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 15 А |
| Диапазон выходного тока | 0–15 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 4,75–5,5 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Установление, время нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 85–264 В переменного тока / 120–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 82% |
| Пусковой ток | 35 А при 230 В AC, холодный запуск |
| Потребляемый ток | 0,9 А при 115 В AC; 0,5 А при 230 В AC |
| Ток утечки | < 2 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,5–6,75 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функция
| Параметр | Значение |
|---|
| Дистанционное управление | CN1: 0–0,8 В DC — включение; 4–10 В DC — выключение |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
|---|
| Рабочая температура | -25…+70 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения, влажность | -40…+85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота эксплуатации | До 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Дополнительные утверждения | CNS14336-1, BIS IS13252 (Part 1): 2010 / IEC 60950-1:2005 (кроме 48 В) |
| ЭМС излучение | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN/EN55032, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| ЭМС устойчивость | Соответствие EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, light industry level, BS EN/EN61000-4, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Прочее
| Параметр | Значение |
|---|
| MTBF | 2171,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 296,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 159 × 97 × 30 мм |
| Масса | 0,44 кг |
| Упаковка | 30 шт. / 14,2 кг / 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС. Для выполнения испытаний ЭМС следует использовать методику по документу по испытаниям ЭМС компонентов источников питания.
- Дерейтинг по температуре окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
