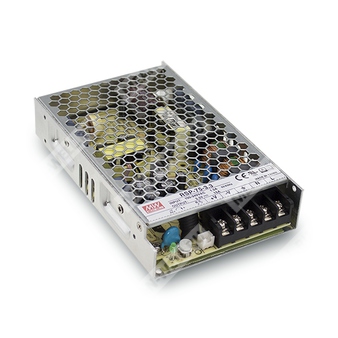

RSP-75-7.5 — источник питания AC/DC мощностью 75 Вт с одним выходом 7,5 В и активной коррекцией коэффициента мощности.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well RSP с одним выходом и функцией PFC |
| 75 | Номинальная выходная мощность 75 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Назначение
Компонент представляет собой импульсный закрытый источник питания переменного/постоянного тока с одним выходом, предназначенный для питания промышленной, измерительной, автоматики и иной электронной аппаратуры от сети широкого диапазона.
Описание
RSP-75-7.5 относится к серии RSP-75 — это источник питания AC/DC с одним выходом, работающий от сети 85–264 В переменного тока или 120–370 В постоянного тока. Серия оснащена активной коррекцией коэффициента мощности, обеспечивает высокий КПД и охлаждается естественной конвекцией воздуха. Модель рассчитана на работу в промышленных условиях и поддерживает дистанционное включение/выключение.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Охлаждение за счет свободной конвекции воздуха.
- Встроенное дистанционное управление включением/выключением.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация наличия питания.
Области применения
- Промышленные системы управления и автоматизации.
- Измерительная и испытательная аппаратура.
- Лазерное оборудование.
- Оборудование для обкатки и испытаний.
- Радиочастотные приложения.
Параметры выходной части
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный ток | 10 А |
| Диапазон тока | 0–10 А |
| Номинальная мощность | 75 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 7,13–8,25 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 600 мс, 30 мс при полной нагрузке |
| Время удержания | 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 85–264 В AC / 120–370 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток, тип. | 0,9 А / 115 В AC; 0,5 А / 230 В AC |
| Пусковой ток, тип. | 35 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности; тип защиты — стабилизация тока с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 10,13–12,43 В; тип защиты — отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Сигнал дистанционного управления
| Параметр | Значение |
| Дистанционное включение/выключение | CN1: 0–0,8 В DC — включение; 4–10 В DC — выключение |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 4 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -25 до +70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения и влажность | от -40 до +85 °C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,05%/°C в диапазоне 0–50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Категория перенапряжения | III |
| Высота применения | до 2000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN61558-1, EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004, CCC GB4943.1 |
| Соответствие требованиям | BSMI CNS14336-1; BIS IS13252 (кроме 48 В) |
| Эмиссия ЭМС | EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3, EAC TP TC 020, CNS13438, GB9254, GB17625.1 |
| Помехоустойчивость ЭМС | EN61000-4-2, -3, -4, -5, -6, -8, -11, EN55035, уровень для легкой промышленности, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 2171,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 296,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габаритные размеры и масса
| Параметр | Значение |
| Размеры | 159 × 97 × 30 мм |
| Масса | 0,44 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 30 шт. / 14,2 кг / 0,9 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- Источником питания считается компонент, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено на соответствие требованиям ЭМС. Для методики испытаний следует обращаться к документу по испытаниям ЭМС источников питания компонентов.
- Для моделей с вентиляторным охлаждением применяется снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м; для безвентиляторных моделей — на 5 °C на каждые 1000 м при высоте выше 2000 м.
