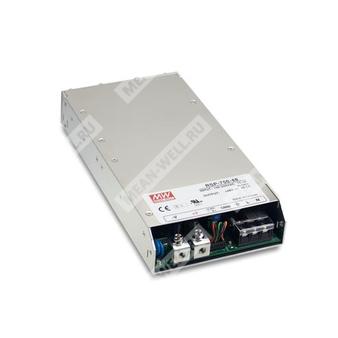

RSP-750-12 - промышленный AC/DC источник питания 750 Вт с одним выходом 12 В, с программируемым выходом, удалённым управлением и сигнализацией состояния.
Расшифровка партномера
| Позиция в обозначении | Значение |
| RSP | Серия импульсных источников питания Mean Well |
| 750 | Номинальная мощность 750 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
RSP-750-12 представляет собой закрытый AC/DC источник питания промышленного назначения с одним выходом, рассчитанный на питание нагрузки от сети переменного тока широкого диапазона. Модель относится к серии RSP-750 и предназначена для систем автоматизации, испытательного оборудования, промышленной электроники и других применений, где требуется стабильное постоянное напряжение, высокий КПД, принудительное воздушное охлаждение и набор сервисных функций.
Источник питания поддерживает универсальный вход 90–264 В AC и 127–370 В DC, активную коррекцию коэффициента мощности, дистанционное включение/выключение, удалённую обратную связь по напряжению, программирование выходного напряжения и уровня ограничения тока, а также сигнал DC OK и вспомогательное питание 12 В.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный выходной ток | 62,5 А |
| Диапазон выходного тока | 0–62,5 А |
| Номинальная мощность | 750 Вт |
| Диапазон регулировки выходного напряжения | 10–13,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC, 16 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–264 В AC |
| Диапазон входного напряжения постоянного тока | 127–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток при 115 В AC | 2,8 А |
| Потребляемый ток при 230 В AC | 3,9 А |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | < 2,0 мА при 240 В AC |
| Коэффициент мощности | 0,98 при 115 В AC, 0,97 при 230 В AC, при полной нагрузке |
| КПД | 87% |
Функции и режимы
| Параметр | Значение |
| Защита от перегрузки | 105–125% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,8–16,8 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Сигнал DC OK | Открытый коллектор, уровень ON: 0–1 В; уровень OFF: 3,3–5,6 В |
| Вспомогательное питание | 12 В при 0,1 А; допуск ±10% |
| Удалённое включение/выключение | Включение при замыкании контакта между выводами Remote ON-OFF и 12V-AUX; выключение при размыкании |
| Удалённая обратная связь | Компенсация падения напряжения в проводах нагрузки до 0,5 В |
| Программирование выходного напряжения | 40–110% от номинального выходного напряжения |
| Программирование уровня ограничения тока | 40–110% от номинального выходного тока |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | от -30 до +70 °C |
| Рабочая влажность | 20–90% без конденсации |
| Температура и влажность хранения | от -40 до +85 °C, 10–95% без конденсации |
| Температурный коэффициент | ±0,03%/°C от 0 до 50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 336,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 109,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 250 × 127 × 41 мм |
| Масса | 1,64 кг |
| Упаковка | 6 шт. / 10,8 кг / 1,1 куб. фута |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS62368.1; BIS IS13252(Part1):2010 / IEC 60950-1:2005, кроме 48 В |
| Испытательное напряжение | Вход–выход: 3 кВ AC; вход–корпус: 2 кВ AC; выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032, класс B; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Иммунитет | BS EN/EN55024, BS EN/EN61000-6-2 |
Стойкость к помехам
| Испытание | Уровень / Норма |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиочастотное поле | Уровень 3 |
| Быстрые переходные процессы | Уровень 3 |
| Импульсные перенапряжения | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Проводимые помехи | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Выводы и подключение
| Назначение выводов | Силовые клеммы +V и -V; контрольные и сервисные выводы на разъёме CN50 |
| Сигнал обратной связи по напряжению | Выводы +S и -S |
| Программирование напряжения | PV и PS |
| Программирование тока | PC и PO |
| Сигнал DC OK | DC_OK относительно GND |
| Вспомогательное питание | 12V-AUX относительно G-AUX |
| Удалённое включение/выключение | Remote ON-OFF между выводами 13 и 14 |
Механические параметры
| Параметр | Значение |
| Корпус | Case No. 212A |
| Способ охлаждения | Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости |
| Монтаж | Крепление на монтажную поверхность с использованием винтов; указанная высота установки и направление воздушного потока приведены на чертеже |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельно конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку по напряжению, стабилизацию по сети и стабилизацию по нагрузке.
- Возможен запуск при низком входном напряжении. Следует проверить кривую снижения параметров.
- Существует вероятность срабатывания защиты от перегрузки при работе на высоком входном напряжении и малой нагрузке.
- Рекомендуется отключать питание и устанавливать выходное напряжение на минимальный уровень перед регулировкой до требуемого значения.
- Рекомендуется, чтобы внешний выходной конденсатор не превышал 5000 мкФ. Только для серий RSP-750-5.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование; EMC-испытания выполняются в составе изделия на монтажной металлической панели.
- Температура окружающей среды снижается на 3,5 °C на каждые 1000 м при эксплуатации вентиляторных моделей и на 5 °C на каждые 1000 м при эксплуатации безвентиляторных моделей выше 2000 м.
- Продукция, поставляемая компанией Mean Well, не имеет маркировки BIS, пожалуйста, свяжитесь с представителем Mean Well для получения информации.
Сведения о применении
- Оборудование промышленной автоматизации и управления.
- Измерительная и испытательная аппаратура.
- Лазерные установки.
- Стенды и системы burn-in.
- Радиочастотные приложения.
