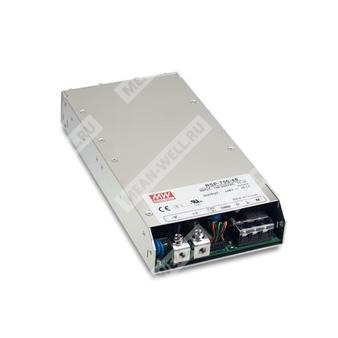

RSP-750-24 - импульсный источник питания с одним выходом 24 В для промышленной электроники и автоматизированных систем.
Расшифровка партномера
| Партномер |
Расшифровка |
| RSP |
Серия источников питания с одним выходом |
| 750 |
Номинальная мощность 750 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение и особенности
RSP-750-24 представляет собой закрытый AC/DC источник питания промышленного исполнения с одним выходом, предназначенный для питания нагрузок постоянного тока. Модель рассчитана на работу от универсальной сети переменного тока и обеспечивает стабилизированное выходное напряжение 24 В при мощности до 751,2 Вт. Источник оснащён активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением с регулированием скорости, а также функциями дистанционного включения/выключения, дистанционного измерения напряжения, программирования выходного напряжения и ограничения тока.
Особенности
- Универсальный вход переменного тока.
- Активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Программируемые выходное напряжение и уровень постоянного тока.
- Дистанционное включение/выключение.
- Дистанционная обратная связь по напряжению.
- Вспомогательное питание и сигнал DC_OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное конформное покрытие.
Применение
- Промышленная автоматика.
- Стенды испытаний и измерений.
- Лазерное оборудование.
- Оборудование для отработки и ресурcных испытаний.
- Радиочастотные приложения.
Описание
RSP-750-24 — это 750-ваттный одновыходной источник питания в закрытом исполнении. Серия предназначена для работы от сети 90…264 В переменного тока и ориентирована на применение в промышленной аппаратуре, где требуется компактный источник питания с высоким КПД, активной коррекцией коэффициента мощности и расширенными функциями управления. Исполнение серии предусматривает встроенный вентилятор с управлением скоростью, работу в широком диапазоне температур окружающей среды и наличие сервисных функций для интеграции в сложные системы питания.
Электрические параметры
| Параметр |
Значение |
| Выходное напряжение |
24 В |
| Номинальный ток |
31,3 А |
| Диапазон тока |
0…31,3 А |
| Номинальная мощность |
751,2 Вт |
| Диапазон регулировки выходного напряжения |
20…26,4 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки и нарастания |
1000 мс, 50 мс при полной нагрузке |
| Время удержания |
16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока при полной нагрузке |
| Пульсации и шум |
150 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Диапазон входного напряжения |
90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности |
0,97 при 230 В переменного тока; 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД |
90,5% |
| Пусковой ток |
40 А при 230 В переменного тока; 25 А при 115 В переменного тока |
| Ток утечки |
<2,0 мА при 240 В переменного тока |
Выходные характеристики и режимы защиты
| Параметр |
Значение |
| Защита от перегрузки |
105…125% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Ограничение постоянного тока с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
27,6…32,4 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с повторным включением для восстановления |
| Защита от перегрева |
Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Режим программирования выходного напряжения |
Допустима настройка в диапазоне 40…110% от номинального значения |
| Режим программирования тока |
Допустима настройка в диапазоне 40…110% от номинального тока |
Функциональные сигналы и вспомогательное питание
| Параметр |
Значение |
| Вспомогательное питание |
12 В при 0,1 А |
| Допуск вспомогательного питания |
±10% |
| Сигнал DC_OK |
Сигнал с открытым коллектором, либо TTL-уровень |
| Состояние выхода при включённом источнике |
0…1 В |
| Состояние выхода при выключенном источнике |
3,3…5,6 В |
| Максимальный ток стока сигнала DC_OK |
10 мА |
| Максимальное внешнее напряжение для DC_OK |
5,6 В |
| Дистанционное включение/выключение |
Замыкание между выводами 13 и 14 — включение; размыкание — выключение |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения и влажность |
−40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Совместимость и электромагнитная устойчивость
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции |
100 МОм при 500 В постоянного тока и 25 °C / 70% RH |
| ЭМС излучение |
Класс B |
| ЭМС помехоустойчивость |
Уровни испытаний согласно стандартам EN 61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11 |
Средняя наработка на отказ
| Параметр |
Значение |
| MTBF |
336,9 тыс. ч по Telcordia SR-332; 109,1 тыс. ч по MIL-HDBK-217F при 25 °C |
Габариты и масса
| Параметр |
Значение |
| Размеры |
250 × 127 × 41 мм |
| Размеры в дюймах |
9,84 × 5 × 1,61 дюйма |
| Масса |
1,64 кг |
| Упаковка |
6 шт. в упаковке; 10,8 кг; 1,1 куб. фут. |
Модельные данные по серии
| Модель |
Номинальное напряжение |
Номинальный ток |
Диапазон тока |
Номинальная мощность |
| RSP-750-24 |
24 В |
31,3 А |
0…31,3 А |
751,2 Вт |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, подключённой к конденсатору 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку по напряжению, регулирование по сети и регулирование по нагрузке.
- Дерейтинг может потребоваться при низких входных напряжениях. См. кривую снижения мощности для подробностей.
- Существует вероятность срабатывания защиты от перенапряжения при снижении уровня напряжения на высокой нагрузке до более низкого уровня без уменьшения нагрузки. Рекомендуется сначала отключить питание и установить уровень напряжения на минимальное значение, затем повысить выходное напряжение до требуемого уровня.
- Настоятельно рекомендуется, чтобы внешняя ёмкость цепи не превышала 5000 мкФ.
- Температура окружающей среды для вентиляторных моделей должна снижаться на 3,5 °C на каждые 1000 м для высот свыше 2000 м.
- Продукция, полученная от Taiwant, не имеет маркировки BIS; для информации следует обращаться в представительство MEAN WELL.
