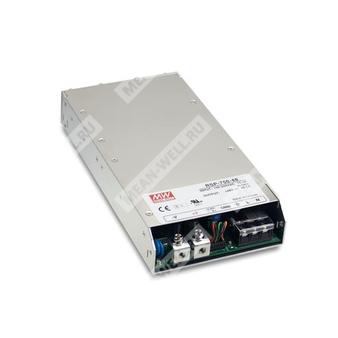

RSP-750-27 - источник питания 750 Вт с одним выходом и расширенными функциями управления для промышленного применения.
RSP-750-27 — это встраиваемый AC/DC источник питания закрытого исполнения мощностью 750 Вт с одним выходом, предназначенный для питания промышленной электроники, систем автоматизации, измерительного оборудования и другой аппаратуры, требующей стабильного напряжения 27 В постоянного тока. Модель относится к серии RSP-750 и поддерживает широкий диапазон входного напряжения, активную коррекцию коэффициента мощности, дистанционное управление, дистанционную обратную связь по напряжению, программирование выходного напряжения и ограничения тока, а также сигнал DC OK и вспомогательное питание 12 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| RSP | Серия источников питания Mean Well RSP |
| 750 | Номинальная мощность 750 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Основные особенности
- Универсальный вход переменного тока.
- Широкий диапазон входного напряжения: 90…264 В переменного тока и 127…370 В постоянного тока.
- Активный корректор коэффициента мощности.
- Высокий КПД до 90,5% для исполнения 27 В.
- Принудительное воздушное охлаждение встроенным вентилятором с управлением скоростью.
- Программирование выходного напряжения и уровня ограничения постоянного тока.
- Дистанционная обратная связь по выходу.
- Дистанционное включение/выключение.
- Сигнал состояния выхода DC OK.
- Вспомогательный источник 12 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Опциональное защитное покрытие печатной платы.
Области применения
- Промышленная автоматизация.
- Измерительная техника.
- Лазерное оборудование.
- Испытательные стенды и лабораторные системы.
- Оборудование для промышленного обжига и прогрева.
- Радиочастотные приложения.
Описание
RSP-750-27 представляет собой источник питания AC/DC в закрытом корпусе с одним выходом, рассчитанный на эксплуатацию от сети 90…264 В переменного тока. Для модели обеспечивается высокая выходная стабильность и возможность гибкой настройки через встроенные и внешние управляющие цепи. Архитектура с активным PFC и преобразованием на высоких частотах позволяет получить компактное решение для оборудования, где требуется мощный и надежный источник постоянного напряжения 27 В. В состав изделия входят функции удаленного управления, удаленного контроля состояния, программируемого регулирования напряжения и тока, а также вспомогательное питание для внешних цепей управления.
Расшифровка параметров модели RSP-750-27
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 27,8 А |
| Диапазон выходного тока | 0…27,8 А |
| Номинальная мощность | 750,6 Вт |
| Диапазон регулировки выходного напряжения | 24…30 В |
| Пульсации и шум | 150 мВ п-п |
| КПД типовой | 90,5% |
Выход
| Параметр | Значение |
| Номинальное напряжение | 27 В |
| Номинальный ток | 27,8 А |
| Диапазон тока | 0…27,8 А |
| Номинальная мощность | 750,6 Вт |
| Диапазон подстройки выходного напряжения | 24…30 В |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки и нарастания | 1000 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В перем. тока, 16 мс при 115 В перем. тока, при полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Ток потребления | 5,6 А при 115 В переменного тока; 2,8 А при 230 В переменного тока |
| Пусковой ток | 25 А при 115 В переменного тока; 40 А при 230 В переменного тока |
| Коэффициент мощности | 0,97 при 230 В переменного тока; 0,98 при 115 В переменного тока, при полной нагрузке |
| Типовая эффективность | 90,5% |
Защита
| Параметр | Значение |
| Перегрузка | 105…125% от номинальной выходной мощности; тип защиты — ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31…36,5 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 40…110% от номинального выходного напряжения |
| Программирование уровня тока | 40…110% от номинального тока |
| Вспомогательное питание | 12 В при 0,1 А; допуск ±10% |
| Дистанционное включение/выключение | Управление электрическим или сухим контактом между выводами 13 и 14 |
| Сигнал DC OK | Открытый коллектор; допустимый ток стока до 10 мА; максимальное внешнее напряжение 5,6 В |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура | −30…+70 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS62368.1 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока; вход-земля: 2 кВ переменного тока; выход-земля: 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Класс B |
| Иммунитет | Уровень 3, 4 или 4 в зависимости от вида воздействия согласно применимым стандартам |
ЭМС-устойчивость
| Испытание | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемые помехи | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / импульсные помехи | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 3, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
MTBF, размеры и упаковка
| Параметр | Значение |
| MTBF | 336,9 тыс. ч минимум по Telcordia SR-332; 109,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 250 × 127 × 41 мм |
| Масса | 1,64 кг |
| Упаковка | 6 шт. / 10,8 кг / 1,1 куб. фута |
Кривые и характер работы
Статическая характеристика показывает допустимую работу при входном напряжении 90…264 В переменного тока с сохранением номинальной нагрузки в широком диапазоне сети. Кривая дерейтирования по температуре указывает на сохранение полной нагрузки до 50 °C с последующим снижением до 50% к 70 °C.
Для модели 48 В приведена зависимость КПД от нагрузки; для RSP-750-27 типовой КПД по таблице спецификаций составляет 90,5%.
Примечания
- Все параметры AC измерены при 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, соединенной параллельно с керамическим конденсатором 0,1 мкФ и электролитическим конденсатором 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. См. кривую дерейтирования для подробностей.
- Существует вероятность срабатывания защиты от перенапряжения на высокой линии питания при переходе из режима низкого напряжения в режим низкой нагрузки или без нагрузки. Рекомендуется отключить питание и установить напряжение переменного тока на минимальный уровень, затем регулировать выходное напряжение до требуемого значения.
- Рекомендуется, чтобы внешняя выходная емкость не превышала 5000 мкФ.
- Импульсный источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
- Испытания ЭМС выполняются на монтажной пластине 720 × 360 мм с толщиной 1 мм. Для окончательного изделия требуется подтверждение соответствия ЭМС при реальной установке.
- Дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м при работе с вентилятором и 5 °C на 1000 м при работе без вентилятора для высоты свыше 2000 м.
