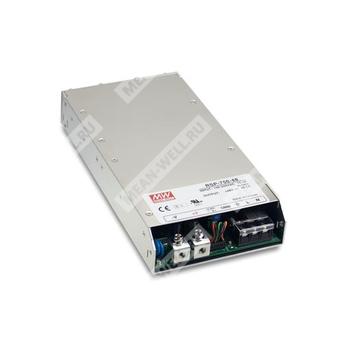

RSP-750-48
RSP-750-48 - промышленный AC/DC источник питания 750 Вт с одним выходом 48 В для систем автоматики и электрооборудования.
Расшифровка партномера
| Позиция в партномере | Значение |
| RSP | Серия источников питания Mean Well с одним выходом |
| 750 | Номинальная выходная мощность 750 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
Источник питания предназначен для питания промышленной аппаратуры, испытательных и измерительных систем, лазерного оборудования, установок обкатки и радиочастотных применений. Модель выполнена в закрытом корпусе, рассчитана на работу от широкого диапазона сетевого питания и поддерживает функции дистанционного включения, удалённой компенсации падения напряжения, программирования напряжения и тока, а также выдачу сигнала состояния DC OK.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, до 92% для исполнения 48 В.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Программируемое выходное напряжение и уровень ограничения тока.
- Функция дистанционного включения и выключения.
- Удалённая компенсация падения напряжения на проводах нагрузки.
- Сигнал DC OK для контроля состояния выходного напряжения.
- Вспомогательный источник 12 В.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Применение
- Промышленная автоматика.
- Испытательное и измерительное оборудование.
- Лазерные установки.
- Стенды обкатки и испытаний.
- Радиочастотные системы.
Описание
RSP-750-48 представляет собой закрытый AC/DC источник питания с одним выходом, рассчитанный на номинальную мощность 750 Вт и выходное напряжение 48 В. Серия рассчитана на работу от сети 90~264 В AC и предназначена для промышленного применения. Для отвода тепла используется встроенный вентилятор с управлением скоростью, что обеспечивает работу при температуре окружающей среды до 70 °C с учётом дерейтинг-кривой. Конструкция и функциональная часть ориентированы на гибкую интеграцию в промышленное оборудование.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный выходной ток | 15,7 А |
| Диапазон регулировки выходного напряжения | 43 ~ 55 В |
| Диапазон тока | 0 ~ 15,7 А |
| Номинальная мощность | 753,6 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | 0,97 при 230 В AC и полной нагрузке; 0,98 при 115 В AC и полной нагрузке |
| Потребляемый ток | 3,9 А при 230 В AC; 8,2 А при 115 В AC |
| Пусковой ток | 40 А при 230 В AC; 25 А при 115 В AC |
| Время готовности | 1000 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Параметры по условиям эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 минут на цикл, 60 минут по осям X, Y, Z |
Функции и сигналы
| Параметр | Значение |
| Программирование выходного напряжения | 40 ~ 110% от номинального выходного напряжения |
| Программирование уровня постоянного тока | 40 ~ 110% от номинального тока |
| Вспомогательное питание | 12 В / 0,1 А, допуск ±10% |
| Сигнал DC OK | Открытый коллектор; логический уровень 0 ~ 1 В при включенном БП, 3,3 ~ 5,6 В при выключенном БП |
| Максимальный ток сигнала DC OK | 10 мА |
| Максимальное внешнее напряжение для DC OK | 5,6 В |
| Дистанционное включение/выключение | Замыкание между выводами 13 и 14 — включение, размыкание — выключение |
| Удалённая компенсация падения напряжения | До 0,5 В на проводах нагрузки |
Защиты
| Функция | Параметр | Поведение |
| Перегрузка | 105 ~ 125% от номинальной выходной мощности | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 43 ~ 55 В | Выходное напряжение отключается, восстановление после повторного включения |
| Перегрев | Не нормирован отдельно численно | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-корпус | 2 кВ AC |
| Испытательное напряжение изоляции выход-корпус | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Излучаемое радиопомеховое воздействие | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Эмиссия кондуктивная | BS EN/EN55032 (CISPR32) | Класс B |
| Эмиссия излучаемая | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | --- |
| Колебание напряжения | BS EN/EN61000-3-3 | --- |
Сертификация и стандарты безопасности
| Стандарты |
| UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS62368.1 |
| BIS IS13252(Part1): 2010 / IEC 60950-1:2005, кроме исполнения 48 В |
Механические данные
| Параметр | Значение |
| Габариты | 250 × 127 × 41 мм |
| Масса | 1,64 кг |
| Упаковка | 6 шт. / 10,8 кг / 1,1 куб. фута |
| MTBF | 336,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 109,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Краткие характеристики по модели 48 В
| Параметр | Значение |
| КПД | 92% |
| Выходная мощность при 100 ~ 264 В AC | 753,6 Вт |
| Выходная мощность при 90 В AC | 678,24 Вт |
| Выходной ток при 100 ~ 264 В AC | 15,7 А |
| Выходной ток при 90 В AC | 14,13 А |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при ширине полосы 20 МГц с использованием витой пары длиной 12 дюймов, на которой установлен параллельный конденсатор 0,1 мкФ и 47 мкФ.
3. Допуск включает линейную стабилизацию, стабилизацию по нагрузке и установившийся режим.
4. Внизу диапазона входного напряжения может потребоваться дерейтинг. Более подробные сведения приведены на кривой дерейтингa.
5. Существует возможность триггерного запуска защиты от перенапряжения при переходе выходного напряжения из высокого уровня в низкий при лёгкой нагрузке или без нагрузки. Рекомендуется отключить и снова включить источник, а уставку OVP установить на минимально допустимый уровень.
6. Рекомендуется не превышать внешнюю выходную ёмкость 5000 мкФ. Только для RSP-750-5.
7. Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании. Все испытания ЭМС выполнялись при монтаже на металлической пластине 720 мм × 360 мм толщиной 1 мм. Окончательное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после его встраивания.
8. Дерейтинг по температуре окружающей среды составляет 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м при высоте эксплуатации выше 2000 м.
9. Для изделий, поставляемых с завода, наличие маркировки BIS не гарантируется; по вопросам обращайтесь к представителю Mean Well.
