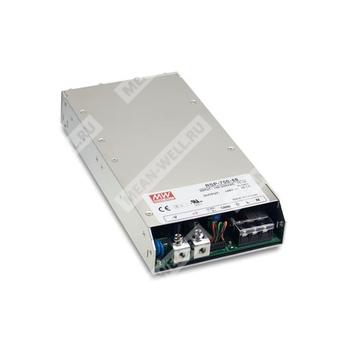

RSP-750-5 - промышленный AC/DC источник питания 750 Вт с одним выходом 5 В, встроенными функциями управления и защиты.
Расшифровка партномера
| Позиция в партномере | Значение |
| RSP | Серия источников питания RSP |
| 750 | Номинальная мощность 750 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
RSP-750-5 — это закрытый импульсный источник питания переменного/постоянного тока промышленного исполнения с одним регулируемым выходом 5 В и номинальной мощностью 750 Вт. Изделие предназначено для питания нагрузок, чувствительных к качеству электропитания, и поддерживает широкий диапазон входного напряжения, активную коррекцию коэффициента мощности, дистанционное включение/выключение, дистанционную обратную связь по напряжению, программирование выходного напряжения и уровня ограничения тока, а также сигнальный выход DC OK.
Особенности
- Универсальный диапазон входного напряжения переменного тока.
- Работа также от источников постоянного тока в указанном диапазоне.
- Встроенная активная коррекция коэффициента мощности.
- Принудительное воздушное охлаждение встроенным вентилятором с регулированием скорости.
- Программируемое выходное напряжение и уровень постоянного тока ограничения.
- Встроенные функции дистанционного включения/выключения, дистанционного контроля напряжения и сигнала DC OK.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Предусмотрена возможность установки дополнительного защитного покрытия.
Области применения
- Промышленная автоматизация и системы управления.
- Измерительное и испытательное оборудование.
- Лазерные технологические установки.
- Стендовое и ресурсное тестирование.
- Радиочастотные применения.
Описание
RSP-750-5 представляет собой источник питания серии RSP-750 с одним выходом, рассчитанный на промышленное применение. Устройство работает от сети 90...264 В AC и обеспечивает выход 5 В при мощности до 500 Вт в стандартном режиме для данной модификации. Конструкция ориентирована на эксплуатацию в составе промышленного оборудования, где требуются высокая стабильность выходных параметров, наличие встроенных сервисных функций и возможность удалённого управления. Модель оснащена вентиляторным охлаждением, активной схемой PFC и набором защитных функций, повышающих надёжность работы в составе сложных электронных систем.
Основные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 100 А |
| Диапазон выходного тока | 0...100 А |
| Номинальная мощность | 500 Вт |
| Диапазон регулировки выходного напряжения | 4,75...5,5 В |
| Пульсации и шум | 150 мВ п-п |
| Точность установки напряжения | ±2,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В AC; 127...370 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Потребляемый ток | 5,6 А при 115 В AC; 2,8 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 40 А при 230 В AC |
| Коэффициент мощности | 0,97 при 230 В AC; 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 82% |
| Время запуска | 1000 мс, 50 мс при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Ток утечки | менее 2,0 мА при 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение | 5 В |
| Диапазон выходного тока | 0...100 А |
| Регулировка выходного напряжения | 4,75...5,5 В |
| Номинальный ток | 100 А |
| Максимальная мощность | 500 Вт |
| Пульсации и шум | 150 мВ п-п |
Функции
| Параметр | Значение |
| Программирование выходного напряжения | 40...110% от номинального значения |
| Программирование уровня постоянного тока ограничения | 40...110% от номинального тока |
| Вспомогательное питание | 12 В при 0,1 А; допуск ±10% |
| Дистанционное включение/выключение | Замыкание между выводами 13 и 14 — включение, размыкание — выключение |
| Сигнал DC OK | Открытый коллектор; уровень включения 0...1 В, выключения 3,3...5,6 В |
| Дистанционная обратная связь | Компенсация падения напряжения на проводах нагрузки до 0,5 В |
Защиты
| Параметр | Значение |
| Перегрузка | 105...125% от выходной мощности, ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,75...6,75 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Напряжение выдержки изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм при 500 В DC и 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS62368.1 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), Class B; BS EN/EN61000-3-2; BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55024; BS EN/EN61000-6-2 |
Устойчивость к помехам
| Параметр | Уровень испытания |
| Электростатический разряд | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный |
| Радиопомехоустойчивость | Уровень 3 |
| EFT / Burst | Уровень 3 |
| Импульсные помехи | Уровень 3 |
| Проведённые помехи | Уровень 4 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 336,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 109,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 250 × 127 × 41 мм |
| Масса | 1,64 кг |
| Упаковка | 6 шт. / 10,8 кг / 1,1 куб. фута |
Назначение выводов
| Вывод | Функция |
| 1 | Положительный вывод дистанционного контроля по напряжению |
| 2 | Положительный сигнальный вывод |
| 3 | Отрицательный вывод дистанционного контроля по напряжению |
| 4 | Отрицательный сигнальный вывод |
| 5 | Вход внешнего напряжения для программирования выходного напряжения |
| 6 | Опорный вывод программирования выходного напряжения |
| 7 | Вход внешнего напряжения для программирования выходного тока |
| 8 | Опорный вывод программирования выходного тока |
| 9 | Сигнал DC OK |
| 10, 11 | Общий провод сигнала DC OK |
| 12 | Общий провод вспомогательного питания |
| 13 | Вывод дистанционного включения/выключения |
| 14 | Вспомогательное питание 12V-AUX |
Примечания
- Все параметры AC измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием параллельного конденсатора 0,1 мкФ и 47 мкФ, подключённых скрученными выводами.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг выходной мощности. Рекомендуется использовать прибор в соответствии с кривой дерейтирования.
- Существует вероятность срабатывания защиты от перенапряжения при переходе выходного напряжения с высокого уровня на низкий при малой нагрузке или без нагрузки.
- Рекомендуется внешняя выходная ёмкость не более 5000 мкФ.
Информация по установке
| Параметр | Значение |
| Максимальный момент затяжки для DC-выхода | 10 кгс·см |
| Максимальный момент затяжки для входа AC | 18 кгс·см |
| Рекомендованная длина ввинчивания крепёжного винта | 6 мм и 4 мм в зависимости от точки крепления |
| Рекомендованный момент крепления | 7...11 кгс·см |
