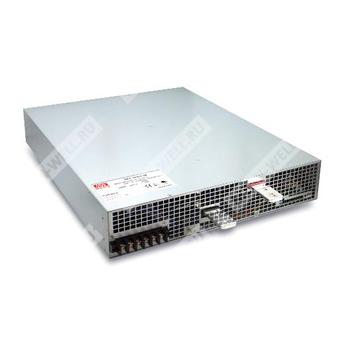

RST-10000-24 - программируемый источник питания постоянного тока мощностью 10 кВт для промышленной аппаратуры.
Компонент RST-10000-24 представляет собой одно-выходной AC/DC источник питания в закрытом исполнении, рассчитанный на работу от трёхфазной сети и предназначенный для питания промышленного, испытательного и технологического оборудования. Устройство поддерживает программирование выходного напряжения и тока, удалённое включение/выключение, удалённую компенсацию падения напряжения, активное разделение тока при параллельной работе и набор сигналов аварийной индикации.
Расшифровка партномера
| Позиция | Значение |
| RST | Серия источников питания Mean Well RST |
| 10000 | Номинальная мощность серии: 10000 Вт |
| 24 | Номинальное выходное напряжение: 24 В |
Назначение и особенности
Серия RST-10000 предназначена для широкого диапазона трёхфазного входного питания и обеспечивает высокую плотность мощности, высокий КПД и развитые функции управления. Для модели RST-10000-24 предусмотрены:
- активный корректор коэффициента мощности;
- принудительное воздушное охлаждение встроенным вентилятором;
- программирование выходного напряжения;
- программирование уровня ограничения тока;
- активное разделение тока до 20000 Вт или при работе 1+1;
- удалённое включение/выключение;
- удалённая компенсация падения напряжения на нагрузочных проводах;
- сигнализация аварийных состояний: пропадание сети, наличие выхода, отказ вентилятора, перегрев;
- защиты от короткого замыкания, перегрузки, перенапряжения, перегрева и отказа вентилятора.
Области применения
- заводская автоматика и промышленная аппаратура управления;
- измерительное и испытательное оборудование;
- лазерные установки;
- оборудование burn-in;
- радиочастотные установки;
- зарядные станции для электросамокатов и транспортных средств;
- источники постоянного тока.
Описание
RST-10000-24 является источником питания мощностью 10 кВт с одним выходом, выполненным в металлическом корпусе для монтажа в промышленное оборудование. Серия работает от трёхфазной сети переменного тока в двух вариантах подключения: 3-проводная схема для 196...305 В переменного тока и 4-проводная схема Y для 340...530 В переменного тока. Источник снабжён встроенным вентилятором с регулированием скорости и рассчитан на эксплуатацию при повышенной температуре окружающей среды с учётом дерейтинг-кривой.
Для управления предусмотрены аппаратные функции: настройка выходного напряжения с помощью встроенного потенциометра или внешнего управляющего напряжения, настройка уровня тока, выбор режима защиты от перегрузки, а также удалённый запуск и останов. Дополнительно реализованы сигналы состояния по выходу DC-OK, AC-FAIL, FAN-FAIL и OTP.
Таблица параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 400 А |
| Диапазон выходного тока | 0...400 А |
| Номинальная мощность | 9600 Вт |
| Диапазон регулировки выходного напряжения | 23,5...28,8 В |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установления, время нарастания | 2200 мс, 80 мс при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока и 75% нагрузки; 14 мс при 230 В переменного тока и полной нагрузке |
| Пульсации и шум | 150 мВ п-п |
| Напряжение перенастройки | Можно регулировать встроенным потенциометром |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3-проводная схема: 196...305 В переменного тока; 4-проводная схема Y: 340...530 В переменного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока и 400 В переменного тока, при полной нагрузке |
| Типовой КПД | 88,5% |
| Типовой пусковой ток | 30 А при 230 В переменного тока, 18 А при 400 В переменного тока, 3-проводная схема / 4-проводная схема Y |
| Типовой бросок пускового тока | 150 А при 230 В переменного тока, 100 А при 400 В переменного тока, 3-проводная схема / 4-проводная схема Y |
| Ток утечки | <7 мА при 305 В переменного тока / 530 В переменного тока Y |
Защиты
| Параметр | Значение |
| Перегрузка | 100...112% от номинальной выходной мощности |
| Режим перегрузки | Пользователь выбирает непрерывное ограничение постоянным током или ограничение постоянным током с задержанным отключением через 5 секунд; восстановление после повторной подачи питания |
| Перенапряжение | 30...33,6 В |
| Перегрев | Выходное напряжение отключается, восстановление автоматическое после снижения температуры |
Функции
| Параметр | Значение |
| Удалённая компенсация | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Параллельная работа | До 20000 Вт или 1+1 модуль |
| Удалённое включение/выключение | Есть |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи удалённого включения/выключения |
| Сигнализация | AC fail, DC OK, fan fail, OTP |
| Программирование выходного напряжения | 20...120% от номинального напряжения |
| Программирование уровня постоянного тока | 20...100% от номинального тока |
Электромагнитная совместимость
| Параметр | Стандарт | Уровень / примечание |
| Проводимые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Излучаемое радиополе | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Кондуктивные помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | −30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | −40...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 минут/цикл, 60 минут по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 147,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 17,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 540 × 424 × 83,5 мм |
| Масса | 23,5 кг |
| Упаковка | 1 шт. / 23,5 кг / 2,82 куб. фута |
Подключение и конструктивные сведения
Подключение входа выполнено через клеммный блок TB1. Выходные и управляющие цепи выведены на разъёмы CN991, CN992 и CN993. CN992 и CN993 соединены внутри устройства. Для дистанционного измерения напряжения предусмотрены выводы +S и -S, для программирования напряжения — PV+ и PV-, для программирования тока — PC+ и PC-, для параллельной работы — CS+ и CS-, для удалённого включения/выключения — RC+ и RC-.
Световая индикация: зелёный светодиод показывает наличие корректного выходного напряжения, красный светодиод — срабатывание любой защиты.
Примечания
- Все параметры, не указанные отдельно, измеряются при 230 В переменного тока, 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, закороченной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, регулирования по линии и регулирования по нагрузке.
- Во время испытаний на выдерживаемое напряжение и сопротивление изоляции винт GND должен быть временно удалён и установлен обратно после испытаний.
- При первом включении или после восстановления защиты от перенапряжения на выходе может наблюдаться кратковременный переход к более низкому уровню напряжения; допускается ручная подстройка выходного напряжения до требуемого значения.
- Рассматривается, что источник питания является компонентом, который будет установлен в конечное оборудование.
- Испытания EMC выполнены при монтаже изделия на металлической пластине 1300 мм × 900 мм с толщиной 2 мм; итоговая конфигурация должна подтверждаться повторной проверкой EMC.
- Продуктовая декларация о пригодности к применению в условиях высоты более 2000 м не приводится в этом описании.
