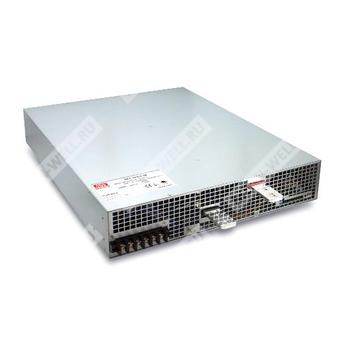

RST-10000-48 - импульсный промышленный источник питания 48 В для высокомощных нагрузок и систем автоматизации.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RST | Серия источников питания Mean Well RST |
| 2 | 10000 | Номинальная мощность серии: 10000 Вт |
| 3 | 48 | Номинальное выходное напряжение: 48 В |
Назначение и особенности
RST-10000-48 представляет собой одно выходной AC/DC источник питания закрытого исполнения мощностью 10 кВт, рассчитанный на промышленное применение. Модель предназначена для питания систем автоматизации, измерительного и испытательного оборудования, лазерных установок, зарядных станций, источников постоянного тока и других высоконагруженных потребителей.
Устройство поддерживает широкий диапазон трёхфазного входного напряжения, активную коррекцию коэффициента мощности, программирование выходного напряжения и тока, удалённое включение/выключение, дистанционный контроль напряжения, активное разделение тока при параллельной работе и набор сигналов аварийного состояния.
Входные параметры
| Параметр | Значение |
| Модель | RST-10000-48 |
| Входное напряжение | 3-фазное 3-проводное: 196 ~ 305 В переменного тока или 3-фазное 4-проводное, схема Y: 340 ~ 530 В переменного тока |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | 0,95 при 230 В переменного тока или 400 В переменного тока при полной нагрузке |
| Пусковой ток | 30 А при 230 В переменного тока; 18 А при 400 В переменного тока |
| Типовой пусковой ток | 150 А при 230 В переменного тока; 100 А при 400 В переменного тока |
| Входной ток | 18 А при 400 В переменного тока в схеме Y |
| КПД | 90,5% тип. для модели 48 В |
| Ток утечки | <7 мА при 305 В переменного тока в схеме Y / 530 В переменного тока в схеме Y |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 210 А |
| Диапазон выходного тока | 0 ~ 210 А |
| Номинальная выходная мощность | 10080 Вт |
| Диапазон регулировки выходного напряжения | 47 ~ 57,6 В |
| Регулировка по встроенному потенциометру | Возможна |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Допуск по линейной стабилизации | ±0,5% |
| Допуск по нагрузочной стабилизации | ±0,5% |
| Установка, время нарастания | 2200 мс, 80 мс при полной нагрузке |
| Время удержания | 20 мс при 230 В переменного тока и 75% нагрузки; 14 мс при 230 В переменного тока и полной нагрузке |
| Программирование выходного напряжения | От 20 до 120% от номинального значения |
| Программирование уровня постоянного тока | От 20 до 100% от номинального тока |
| Удалённое измерение | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Параллельная работа | До 2 блоков, либо до 20000 Вт в режиме 1+1; активное разделение тока |
Защитные функции
| Параметр | Значение |
| Перегрузка | 100 ~ 112% от номинальной выходной мощности |
| Режим защиты от перегрузки | Пользователь выбирает непрерывное ограничение постоянным током либо ограничение постоянным током с отключением через 5 секунд и последующим перезапуском |
| Перенапряжение | Выходное напряжение отключается, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции и интерфейсы
| Параметр | Значение |
| Удалённое включение/выключение | Поддерживается |
| Сигналы аварии | AC fail, DC OK, fan fail, OTP |
| Вспомогательное питание | 12 В при 0,1 А, только для цепи удалённого включения/выключения |
| Дистанционная регулировка напряжения | Поддерживается через PV |
| Дистанционная регулировка тока | Поддерживается через PC |
| Активное разделение тока | Поддерживается |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C при 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ | 147,5 тыс. ч минимум по Telcordia SR-332 (Bellcore); 17,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение между входом и выходом | 3 кВ переменного тока |
| Испытательное напряжение между входом и корпусом | 2 кВ переменного тока |
| Испытательное напряжение между выходом и корпусом | 0,5 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Норма | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехоустойчивость | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные помехи | BS EN/EN61000-4-5 | Уровень 4, 4 кВ линия-земля; уровень 3, 2 кВ линия-линия |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
| Проводимые помехи, излучение | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
Стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2, TUV BS EN/EN62368-1, IS13252 Part 1, IEC60950-1, EAC TP TC 004, одобрение № 62368-1 |
Механические параметры
| Параметр | Значение |
| Габариты | 540 × 424 × 83,5 мм |
| Размеры в дюймах | 21,3 × 16,7 × 3,29 дюйма |
| Исполнение по высоте | 2U |
| Масса | 23,5 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 1 шт. / 23,5 кг / 2,82 CUFT |
Выходная мощность и ток по модели
| Модель | 48 В |
| Номинальная мощность | 10080 Вт |
| Номинальный ток | 210 А |
Примечания
1. Все параметры, не указанные отдельно, измерены при 230 В переменного тока или 400 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельно включённым конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, линейную и нагрузочную стабилизацию.
4. В течение испытаний на выдерживаемое напряжение и сопротивление изоляции винт заземления должен быть временно снят и установлен обратно после завершения испытаний.
5. Для запуска блока питания требуется минимальная нагрузка 0,3 А на выходе при 230 В переменного тока и 400 В переменного тока. Если нагрузка ниже этого уровня, рекомендуется дополнительно установить нагрузочный резистор 0,1 А / 47 Ом или эквивалентный элемент.
6. Источник питания является компонентом, предназначенным для установки в конечное изделие. Все испытания ЭМС выполняются при монтаже устройства на металлическую плиту 1300 мм × 900 мм толщиной 2 мм. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС. Требования по проведению испытаний следует уточнять по документу по испытаниям ЭМС компонентов источников питания.
7. Рабочая температура 3,5 °C / 1000 м и 5 °C / 1000 м для моделей с вентиляторами при эксплуатации выше 2000 м (6500 футов).
Краткие сведения о применении
- Системы заводской автоматизации
- Измерительное и испытательное оборудование
- Лазерные установки
- Оборудование для обкатки и испытаний
- Радиочастотные системы
- Электрические скутеры и зарядные станции для транспортных средств
- Источник постоянного тока
