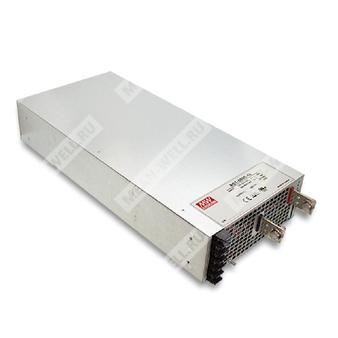

RST-5000-24 - промышленный AC/DC источник питания 24 В 4,8 кВт с активным PFC, программированием и параллельной работой.
RST-5000-24 — это однофазный/трёхфазный источник питания переменного тока с одним выходом постоянного напряжения 24 В, предназначенный для промышленной автоматики, измерительного оборудования, лазерных систем, зарядных станций и других нагрузок с высоким током потребления. Модель относится к серии RST-5000 и обеспечивает выходную мощность до 4800 Вт, активное распределение тока при параллельной работе и набор сервисных функций для системной интеграции.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | RST | Серия источников питания |
| 2 | 5000 | Номинал серии по классу мощности 5000 Вт |
| 3 | 24 | Номинальное выходное напряжение 24 В |
Краткое описание
Источник питания серии RST-5000 выполнен в закрытом промышленном исполнении, оснащён встроенным вентиляторным охлаждением, активной коррекцией коэффициента мощности, функциями дистанционного включения/выключения, удалённого контроля напряжения и тока, а также сигнализацией состояния и возможностью параллельного включения до 4 блоков.
Особенности
- Широкий диапазон трёхфазного входного напряжения: 3-фазная 3-проводная сеть 196…305 В AC или 3-фазная 4-проводная сеть Y 340…530 В AC.
- Активная коррекция коэффициента мощности.
- Высокий КПД — до 90,5%.
- Принудительное охлаждение встроенным вентилятором.
- Программируемые выходное напряжение и уровень ограничения тока.
- Активное распределение тока при параллельной работе до 20000 Вт или 3+1 модулей.
- Встроенное дистанционное включение/выключение.
- Функция удалённого контроля по падению напряжения на линии нагрузки.
- Вспомогательное питание 12 В для цепей управления.
- Сигналы аварийного состояния: пропадание AC, DC OK, отказ вентилятора, перегрев.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, отказ вентилятора.
Применение
- Промышленная автоматика и системы управления.
- Измерительное и испытательное оборудование.
- Лазерные установки.
- Оборудование для обжига и стендовых испытаний.
- Радиочастотные системы.
- Зарядные станции для электросамокатов и транспортных средств.
- Источники постоянного тока.
Описание
RST-5000-24 представляет собой 5-киловаттный источник питания AC/DC с одним выходом, предназначенный для работы в промышленной среде. Серия рассчитана на питание от трёхфазной сети с двумя вариантами подключения: 3-проводным по схеме △ и 4-проводным по схеме Y. Устройство сочетает активный PFC, высокую эффективность, широкий набор сервисных интерфейсов и режимов управления, что делает его удобным для систем, где требуется точная настройка выходных параметров, сигнализация состояния и масштабирование мощности за счёт параллельной работы.
Номинальное напряжение выхода для RST-5000-24 составляет 24 В, а номинальный ток — 200 А. Максимальная мощность — 4800 Вт. Выход может быть подстроен в пределах 23,5…28,8 В с помощью встроенного подстроечного резистора или посредством внешнего управляющего напряжения через цепь программирования. Ток нагрузки также программируется внешним напряжением в пределах 20…100% от номинала.
Источник питания допускает работу в режиме непрерывного ограничения тока либо в режиме отключения по перегрузке с задержкой 5 секунд, выбираемом DIP-переключателем. Предусмотрена параллельная работа до 4 модулей с активным распределением тока; при этом требуется минимизировать разницу выходных напряжений между блоками до менее 0,2 В.
Таблицы параметров
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 200 А |
| Диапазон выходного тока | 0…200 А |
| Номинальная выходная мощность | 4800 Вт |
| Диапазон регулировки выходного напряжения | 23,5…28,8 В |
| Точность установки напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 2200 мс, 80 мс при полной нагрузке |
| Время удержания | 20 мс при 230 В AC и 75% нагрузки; 14 мс при 230 В AC и полной нагрузке |
| КПД тип. | 88,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3-фазная 3-проводная сеть 196…305 В AC или 3-фазная 4-проводная сеть Y 340…530 В AC |
| Диапазон частоты | 47…63 Гц |
| Входной ток тип. | 15 А при 230 В AC; 9 А при 400 В AC |
| Пусковой ток тип. | 75 А при 230 В AC; 50 А при 400 В AC |
| Ток утечки | <3,5 мА при 305 В AC (Y 530 В AC) |
| Коэффициент мощности тип. | 0,95 при 230 В AC и 400 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 100…112% от номинальной выходной мощности |
| Режим перегрузки | Плавное ограничение постоянным током либо отключение через 5 секунд с последующим включением после повторной подачи питания |
| Перенапряжение | 30…33,6 В |
| Тип защиты по перенапряжению | Отключение выходного напряжения с восстановлением после повторной подачи питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функции
| Параметр | Значение |
| Удалённый контроль | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Программирование выходного напряжения | 20…120% от номинального напряжения |
| Программирование уровня ограничения тока | 20…100% от номинального тока |
| Вспомогательное питание | 12 В при 0,1 А, только для функции дистанционного включения/выключения |
| Дистанционное включение/выключение | Поддерживается |
| Сигнальные выходы аварий | AC fail, DC OK, fan fail, OTP |
| Параллельная работа | До 20000 Вт или 3+1 модулей |
Окружающая среда
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 мин./цикл, 60 мин. по осям X, Y, Z |
ЭМС
| Параметр | Стандарт | Уровень испытаний / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиопомехи | BS EN/EN61000-4-3 | Уровень 3 |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 3 |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 4 |
| Проводимые помехи | BS EN/EN61000-4-6 | Уровень 3 |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4 |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
| Проводимые излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс A |
| Гармонические токи | BS EN/EN61000-3-2 | --- |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Стойкость к помехам | BS EN/EN55035, BS EN/EN61000-6-2 | --- |
Безопасность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2, TUV EN62368-1, EAC TP TC 004, BS EN/EN62368-1, IEC62368-1 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 293,3 тыс. ч минимум, Telcordia SR-332 (Bellcore); 34,7 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 460 × 211 × 83,5 мм |
| Габариты в дюймах | 18,1 × 8,3 × 3,29 дюйма |
| Масса | 10 кг |
| Упаковка | 1 шт. / 10,1 кг / 0,85 CUFT |
Примечания
- Если не указано иное, все параметры измеряются при входе 230 В AC (400 В AC), номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой служит параллельный конденсатор 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулировку по линии и по нагрузке.
- Испытание на выдерживаемое напряжение выполняется в течение 1 минуты. Во время испытания выключатель защиты от перенапряжения должен быть временно отключён и затем установлен обратно после завершения испытания.
- Для сохранения надёжности изоляции и безопасности эксплуатации источник должен быть установлен на металлическую монтажную поверхность толщиной 1 мм и более.
- До завершения испытаний ЭМС сетевой PE/заземляющий провод следует подключать к точке с низким полным сопротивлением, а проводящиеся и излучаемые помехи измеряются на длине кабеля 1 м.
- Температурное дерейтингование: при моделях с вентилятором допускается работа на высотах более 2000 м при понижении нагрузки; для высот до 1000 м допускается работа при повышенной температуре, указанной в графике снижения мощности.
