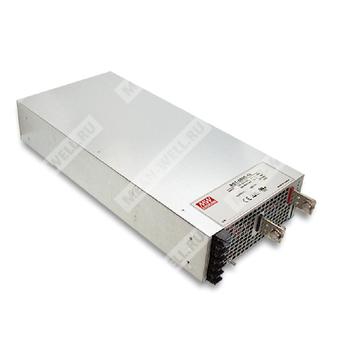

RST-5000-48 — импульсный источник питания AC/DC с одним выходом 48 В для промышленного применения.
Назначение. Модель RST-5000-48 представляет собой закрытый промышленный источник питания мощностью 5000 Вт с одним выходом постоянного напряжения 48 В. Устройство рассчитано на питание нагрузок промышленной автоматики, измерительных комплексов, лазерных систем, зарядных станций и других потребителей, требующих стабильного источника постоянного тока и возможности удалённого управления, контроля и параллельной работы.
Расшифровка партномера
| Обозначение | Расшифровка |
| RST | Серия источников питания Mean Well с одним выходом |
| 5000 | Номинальная мощность серии: 5000 Вт |
| 48 | Номинальное выходное напряжение: 48 В |
Краткое описание
RST-5000-48 — это высокомощный источник питания AC/DC с активной коррекцией коэффициента мощности, встроенным вентиляторным охлаждением, функциями удалённого включения/выключения, удалённой обратной связи по напряжению, программируемого задания выходного напряжения и ограничения тока, а также с возможностью параллельной работы нескольких модулей.
Особенности
- Диапазон трёхфазного входного напряжения: 3-проводное подключение 196…305 В переменного тока или 4-проводное подключение «звезда» 340…530 В переменного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД до 90,5%.
- Принудительное воздушное охлаждение встроенным вентилятором.
- Программирование выходного напряжения и уровня ограничения тока.
- Активное распределение тока при параллельной работе до 20000 Вт или до 3+1 модулей.
- Встроенные функции удалённого включения/выключения, удалённого измерения напряжения и вспомогательного питания.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев, отказ вентилятора.
Области применения
- Системы промышленного управления и автоматизации.
- Измерительное и испытательное оборудование.
- Лазерное оборудование.
- Установки для обкатки и ресурсных испытаний.
- Радиочастотные системы.
- Зарядные станции для электросамокатов и транспортных средств.
- Источники постоянного тока.
Описание
RST-5000-48 — это 5-киловаттный одно-выходной закрытый источник питания AC/DC серии RST-5000. Он предназначен для работы от широкого диапазона трёхфазной сети и обеспечивает выход 48 В постоянного тока с высоким уровнем стабильности. Серия оснащена встроенным вентилятором с управлением скоростью, что позволяет сохранять работоспособность при температуре окружающей среды до 70 °C при соблюдении условий по снижению нагрузки.
Конструкция источника предусматривает гибкое применение в составе промышленного оборудования: программирование выходного напряжения и тока, активное разделение тока при параллельном соединении, удалённый контроль включения, вспомогательное питание 12 В и аварийные сигналы состояния. Подключение и управление реализованы через разъёмы CN313, CN314, CN315 и клеммную колодку TB1.
Электрические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 105 А |
| Диапазон выходного тока | 0…105 А |
| Номинальная выходная мощность | 5040 Вт |
| Диапазон регулировки выходного напряжения | 47…57,6 В |
| Точность установки выходного напряжения | ±0,5% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2200 мс, 80 мс при полной нагрузке |
| Время удержания | 14 мс при 230 В переменного тока и полной нагрузке |
| Пульсации и шум | 200 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 3-проводное подключение: 196…305 В переменного тока; 4-проводное подключение «звезда»: 340…530 В переменного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке | 0,95 при 230 В переменного тока; 0,95 при 400 В переменного тока |
| КПД, тип. | 90,5% |
| Пусковой ток, тип. | 75 А / 230 В переменного тока, 3-проводное подключение; 50 А / 400 В переменного тока, 3- и 4-проводное подключение |
| Ток потребления, тип. | 15 А / 230 В переменного тока; 9 А / 400 В переменного тока |
| Ток утечки | < 3,5 мА при 305 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 100…112% от номинальной выходной мощности |
| Режим перегрузки | Пользовательский выбор: непрерывное ограничение постоянным током или ограничение постоянным током с отключением через 5 секунд, с последующим восстановлением после повторного включения питания |
| Перенапряжение | 60…67,2 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функциональные возможности
| Параметр | Значение |
| Удалённое измерение напряжения | Компенсация падения напряжения на проводах нагрузки до 0,3 В |
| Активное распределение тока | До 20000 Вт или 3+1 модуль |
| Программирование выходного напряжения | Регулировка от 20 до 120% от номинального значения |
| Программирование уровня постоянного тока | Регулировка от 20 до 100% от номинального тока |
| Вспомогательное питание | 12 В при 0,1 А, только для функции удалённого включения/выключения |
| Аварийные сигналы | AC fail, DC OK, fan fail, OTP |
| Удалённое включение/выключение | Поддерживается через соответствующий управляющий вход |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | 0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, по 10 минут/цикл, 60 минут по осям X, Y, Z |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 293,3 тыс. ч минимум по Telcordia SR-332 (Bellcore); 34,7 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габаритные размеры | 460 × 211 × 83,5 мм |
| Масса | 10 кг |
| Упаковка | 1 шт.; 10,1 кг; 0,85 куб. фут. |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CAN/CSA C22.2, TUV EN62368-1, EAC TP TC 004, BS EN/EN62368-1, IEC62368-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Помехоустойчивость ЭМС | BS EN/EN55035, BS EN/EN61000-6-2 |
| ESD | Уровень 3, 8 кВ воздушный разряд; уровень 2, 4 кВ контактный разряд |
| Излучаемая помехоустойчивость | Уровень 3 |
| EFT/Burst | Уровень 3 |
| Сурж | Уровень 4, 4 кВ «линия-земля»; уровень 3, 2 кВ «линия-линия» |
| Проводимая помехоустойчивость | Уровень 3 |
| Магнитное поле | Уровень 4 |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Назначение выводов и интерфейсов
TB1 — вход сети переменного тока: клеммы AC/L1, AC/N1, AC/L2, AC/N2, AC/L3, AC/N3. Максимальный момент затяжки: 18 кгс·см.
CN313 и CN314: соединены внутренне. Применяются для программирования, удалённого измерения и управления.
CN315: используется для вспомогательного питания, аварийных сигналов и сигналов состояния.
Примечания
- Все параметры, не указанные отдельно, измеряются при 230 В переменного тока для 3-проводного или 400 В переменного тока для 4-проводного входа, при номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При испытаниях на выдерживаемое напряжение и сопротивление изоляции необходимо временно снять винт заземления корпуса и установить его обратно после испытаний.
- При понижении входного напряжения ниже допустимого уровня на высоком уровне защиты от перенапряжения может сработать защита OVP; рекомендуется сначала выключить и затем установить выходное напряжение на минимальный уровень, после чего отрегулировать его до требуемого значения.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Все испытания ЭМС выполнены при монтаже на металлическую пластину размером 720 мм × 360 мм и толщиной 1 мм. Окончательная система должна быть повторно подтверждена на соответствие директивам ЭМС. Для выполнения этих испытаний следует обращаться к информации по испытаниям ЭМС компонентов питания.
- Температура окружающей среды для моделей 3,5 кВт/1000 м и 5 кВт/1000 м с вентиляторными исполнениями при работе на высоте выше 2000 м ограничивается 50 °C.
