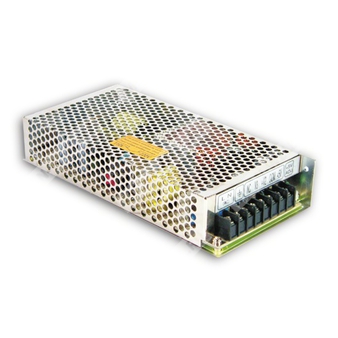

RT-125A - трёхканальный импульсный источник питания 125 Вт для промышленной аппаратуры с универсальным входным диапазоном и защитами.
Краткое назначение: AC/DC источник питания серии RT-125 с тремя выходами, предназначенный для питания электронной и промышленной аппаратуры.
Расшифровка партномера RT-125A
| Обозначение | Расшифровка |
| RT | Серия импульсных источников питания Mean Well RT |
| 125 | Номинальная мощность 125 Вт |
| A | Модификация с выходами 5 В, 12 В и -5 В |
Общие сведения
RT-125A относится к серии 125W Triple Output Switching Power Supply. Модуль выполнен в металлическом корпусе, имеет естественное охлаждение за счёт свободной конвекции и предназначен для работы в составе промышленного и телекоммуникационного оборудования.
Выходные параметры
| Параметр |
Значение для RT-125A |
| Выход 1 |
5 В |
| Выход 2 |
12 В |
| Выход 3 |
-5 В |
| Номинальный ток выхода 1 |
12 А |
| Номинальный ток выхода 2 |
5,5 А |
| Номинальный ток выхода 3 |
1 А |
| Диапазон регулировки выход 1 |
0 ~ 12 А |
| Диапазон регулировки выход 2 |
0 ~ 6 А |
| Диапазон регулировки выход 3 |
0 ~ 1 А |
| Номинальная мощность |
131 Вт |
| Пульсации и шум |
80 мВ p-p для выходов 5 В и -5 В; 120 мВ p-p для выхода 12 В |
| Диапазон регулировки напряжения |
CH1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению |
±2,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установления, время нарастания |
500 мс, 20 мс при 230 В AC; 1200 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
25 мс при 230 В AC; 30 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
88 ~ 132 В AC / 176 ~ 264 В AC, переключение диапазона; 248 ~ 373 В DC |
| Устойчивость к сетевому перенапряжению |
Выдерживает 300 В AC в течение 5 с без повреждений |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД тип. |
77% |
| Входной ток тип. |
3 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток тип. |
50 А при 230 В AC, холодный старт |
| Ток утечки |
< 2 мА при 240 В AC |
Защита
| Параметр |
Описание |
| Перегрузка |
110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр |
Значение |
| Рабочая температура |
-25 ~ +70 °C, с учётом кривой дерейтингa |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0 ~ 50 °C по выходу +5 В |
| Вибрация |
10 ~ 500 Гц, 5G, по 10 мин/цикл, общая длительность 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам безопасности и ЭМС
| Область |
Стандарты и уровни |
| Безопасность |
UL62368-1, TUV EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, BS EN / EAC TP TC 004 |
| Эмиссия |
EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN / EAC TP TC 020 |
| Помехоустойчивость |
EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; EN61000-6-2 (EN50082-2), уровень для тяжёлой промышленности; EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габаритные размеры |
199 × 98 × 38 мм |
| Масса |
0,7 кг |
| Упаковка |
20 шт. / 14 кг / 0,85 CUFT |
| Конструктивное исполнение |
Корпус Case No. 902A |
Надёжность
| Параметр |
Значение |
| MTBF |
2853,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 373,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Особенности
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация наличия питания.
- Испытание на 100% полную нагрузку при прогоне.
- Применение электролитических конденсаторов с ресурсом 105 °C.
- Выдерживает импульс перенапряжения 300 В AC в течение 5 секунд.
- Высокая рабочая температура до 70 °C.
- Испытание на вибрацию 5G.
- Высокая эффективность, длительный срок службы и высокая надёжность.
Примечания
| № |
Примечание |
| 1 |
Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установку, нестабильность по линии и по нагрузке. |
| 4 |
Стабилизация по линии измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 5 |
Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки, при этом остальные выходы нагружены на 60% от номинала. |
| 6 |
Каждый выход может работать в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную. |
| 7 |
Источник питания рассматривается как компонент, который будет устанавливаться в конечное оборудование. Конечное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для проверки ЭМС компонент следует монтировать на металлическую пластину 360 мм × 360 мм толщиной 1 мм с учётом условий испытаний из документации. |
| 8 |
Время установления измеряется при холодном пуске. Быстрое включение и выключение может привести к увеличению времени установления. |
| 9 |
Испытание гармонического тока проводилось при 85% нагрузки. |
| 10 |
Снижение температуры окружающей среды на 3,5 °C на каждые 1000 м высоты при работе с моделями без вентилятора и на 5 °C на каждые 1000 м при работе с вентиляторными моделями свыше 2000 м. |
