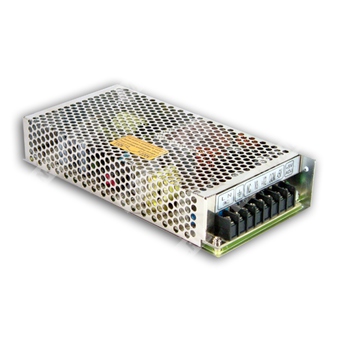

RT-125B - трёхвыходной импульсный источник питания на 125 Вт для промышленной аппаратуры.
RT-125B — AC/DC источник питания серии RT-125 с тремя выходами, предназначенный для питания промышленной электроники, средств автоматизации, контрольно-измерительных и встроенных систем. Модель выполнена в корпусе для установки в аппаратуре общего промышленного применения, работает от сети переменного тока с переключаемым диапазоном входного напряжения и обеспечивает три стабилизированных выходных канала.
Расшифровка партномера
| Партномер | Расшифровка |
| RT | Серия импульсных источников питания Mean Well RT |
| 125 | Номинальная мощность 125 Вт |
| B | Исполнение модели с заданной конфигурацией выходных напряжений и токов |
Основные особенности
- Три выходных канала.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Светодиодная индикация наличия питания.
- Испытание на 100% полной нагрузке в режиме burn-in.
- Применение электролитических конденсаторов с ресурсом 105°C.
- Устойчивость к импульсному перенапряжению входа 300 VAC в течение 5 секунд.
- Рабочая температура до +70°C.
- Испытание на вибрацию 5G.
- Высокий КПД, длительный срок службы и высокая надёжность.
Выход
| Параметр | Значение для RT-125B |
| Количество выходов | 3 |
| Выход 1 | 5 В |
| Выход 2 | 12 В |
| Выход 3 | -12 В |
| Номинальный ток выхода 1 | 12 А |
| Номинальный ток выхода 2 | 5 А |
| Номинальный ток выхода 3 | 1 А |
| Диапазон регулировки тока выхода 1 | 0 ~ 12 А |
| Диапазон регулировки тока выхода 2 | 0 ~ 6 А |
| Диапазон регулировки тока выхода 3 | 0 ~ 1 А |
| Номинальная мощность | 132 Вт |
| Пульсации и шум, максимум | 80 мВ п-п, 120 мВ п-п, 80 мВ п-п |
| Диапазон подстройки напряжения выхода 1 | CH1: 4,75 ~ 5,5 В |
| Допуск по выходному напряжению | CH1: ±2,0%; CH2: +9%, -5%; CH3: +6%, -10% |
| Стабилизация по линии | ±0,5%; ±1,0%; ±1,0% |
| Стабилизация по нагрузке | ±1,0%; ±3,0%; ±6,0% |
| Время установки, нарастания | 500 мс, 20 мс при 230 VAC; 1200 мс, 30 мс при 115 VAC, при полной нагрузке |
| Время удержания | 25 мс при 230 VAC; 30 мс при 115 VAC, при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88 ~ 132 VAC / 176 ~ 264 VAC, переключение с помощью переключателя |
| Диапазон постоянного входного напряжения | 248 ~ 373 VDC |
| Устойчивость к перенапряжению входа | 300 VAC в течение 5 секунд без повреждений |
| Диапазон частоты сети | 47 ~ 63 Hz |
| КПД, тип. | 78% |
| Потребляемый ток, тип. | 3 А при 115 VAC; 2 А при 230 VAC |
| Пусковой ток, тип. | Cold start 50 А при 230 VAC |
| Ток утечки | < 2 мА при 240 VAC |
Защита
| Параметр | Значение |
| Перегрузка | 110 ~ 150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения аварии |
| Перенапряжение | CH1: 5,75 ~ 6,75 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения аварии |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции вход-выход | 3 kVAC |
| Испытательное напряжение изоляции вход-корпус | 2 kVAC |
| Испытательное напряжение изоляции выход-корпус | 0,5 kVAC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -25 ~ +70°C, с учётом дерейтинг-кривой |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения, влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50°C по выходу +5 В |
| Вибрация | 10 ~ 500 Hz, 5G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Нормативы безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, BIS IS13252(Part1):2010 / IEC 60950-1:2005, BS EN, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3, BS EN, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, BS EN/EN55035, EN61000-6-2 (EN50082-2), уровень тяжёлой промышленности, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 199 × 98 × 38 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 14 кг / 0,85 CUFT |
| Номер корпуса | Case No. 902A |
Надёжность
| Параметр | Значение |
| MTBF | 2853,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 373,6 тыс. ч минимум по MIL-HDBK-217F (25°C) |
Примечания
| 1 | Если не указано иное, все параметры измерены при входном напряжении 230 VAC, номинальной нагрузке и температуре окружающей среды 25°C. |
| 2 | Пульсации и шум измеряются на полосе 20 MHz с использованием 12-дюймовой витой пары, терминализованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку напряжения, регулирование по линии и регулирование по нагрузке. |
| 4 | Регулирование по линии измеряется от низкой линии к высокой при номинальной нагрузке. |
| 5 | Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки, при этом другие выходы загружены на 60% от номинальной нагрузки. |
| 6 | Каждый выход может работать в пределах своего диапазона, но суммарная выходная мощность не должна превышать номинальную. |
| 7 | Источником питания считают компонент, который будет установлен в конечное оборудование. Все испытания ЭМС проводились при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм без заземляющего провода, и конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 8 | Время установления измеряется при холодном старте. Частое включение и выключение питания может увеличить время установки. |
| 9 | Тест гармонических составляющих тока выполнен при нагрузке 85%. |
| 10 | Температурная дерейтинг-кривая: при окружающей температуре выше 50°C выходная мощность снижается; при 70°C допустимая нагрузка составляет около 50%. |
Дополнительные сведения
Источник питания рассчитан на свободную установку в составе конечного оборудования. При проектировании необходимо учитывать ограничение суммарной мощности, температурную дерейтинг-кривую и требования по вентиляции и монтажу.
